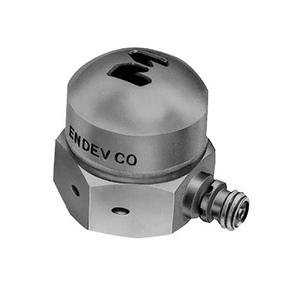

Endevco 2270M8 型传递标准加速度传感器：校准领域的卓越之选

Endevco 2270M8 型传递标准加速度传感器，是校准工作中的关键设备，在工业测量、科研实验等领域发挥着不可或缺的作用。

一、产品概述

Endevco 2270M8 型传递标准加速度传感器专为背对背工作标准的校准而设计，广泛应用于校准内置在振动激励器电枢中的标准加速度传感器（如 Endevco 2911 型），以及比较标准加速度传感器（如 Endevco 2270 型）。当工作标准需在高达 20,000Hz 的频率下使用时，2270M8 型传感器作为校准源具有极高的价值。

二、产品特点

1. 稳定材料与高谐振频率：采用稳定的 P - 10 晶体材料，确保性能可靠；高达 55kHz 的谐振频率，使其频率响应出色，能精准测量高频振动。

2. 电气隔离：具备电气隔离功能，有效减少外界电气干扰，保障测量数据的准确性。

3. 权威校准数据：提供 100Hz 频率下的绝对互易校准，以及 20Hz 至 10,000Hz 的比较校准，并配有灵敏度与频率关系图，所有结果可追溯至美国国家标准与技术研究院（NIST）。同时，还提供可选校准服务，可将频率响应校准范围扩展至 2Hz 至 20,000Hz 。

三、技术规格

除非另有说明，所有规格均为在 75°F（24°C）、100Hz 条件下的典型值，符合 ISA - RP 37.2 (1 - 64) 标准。

1. 动态特性

• 电荷灵敏度：2.2 pC/g ±20%（0.22 pC/ms² ）。

• 电荷频率响应：100Hz 时偏差为 0%（基准），1kHz 时为 0%，2kHz 时为 + 2%，5kHz 时为 + 5%，10kHz 时为 + 20%，20kHz 时为 + 20%。

• 安装谐振频率：典型值为 55kHz，在约 35kHz 处有一个约 3dB 的外壳谐振，横向灵敏度在任何方向上最大为 3%，幅值线性度在 -65°F 至 350°F（-54°C 至 177°C）范围内，相对于室温典型偏差为 ±4%。

2. 电气特性

• 电容：1700 pF ±20%。

• 电阻：75°F（24°C）时最小值为 20GΩ，350°F（177°C）时最小值为 100MΩ。

• 隔离：信号接地与外壳之间的隔离电阻最小值为 10MΩ。

• 极性：加速度指向底部时输出为正。

3. 环境特性

• 温度范围：工作温度范围为 -65°F 至 350°F（-54°C 至 177°C）。

• 湿度：通过焊接和气密玻璃 / 金属密封，具备良好的防潮性能。

• 加速度极限：冲击加速度极限为 15,000g 峰值，正弦加速度极限为 1,000g 峰值（任意方向）。

• 基底应变灵敏度：每 250μ 应变峰值对应的等效 g 峰值为 1.1。

• 电磁灵敏度：在 100 高斯有效值、60Hz 条件下，等效 g 有效值为 0.06。

4. 物理特性

• 重量：典型值为 0.6 盎司（16.5 克）。

• 外壳材料：采用不锈钢材质，传感器采用 Endevco 的 Piezite 型 P - 10 晶体，以单端压缩模式工作。

• 输出插座：10 - 32 UNF 螺纹同轴插座型侧面连接器，可与 Endevco 3090C 电缆组件匹配。

• 安装：配备可拆卸的 10 - 32 螺柱，安装扭矩为 18lbf - in（2Nm）。

5. 校准数据

• 标准校准（CS120）：互易校准包括在 100Hz、2g 峰值下的绝对互易灵敏度，以及 20Hz 至 10,000Hz 的比较频率响应。测试结果会在正式报告中提供，报告包含横向灵敏度、电阻、电容和频率响应图。

• 可选校准：CS120L 可将频率响应校准下限扩展至 2Hz；CS120H 可将频率响应校准上限扩展至 20,000Hz；CS310 为 -65°F 至 350°F（-54°C 至 177°C）的温度响应校准；CS110 为冲击校准；CS210 为正弦线性度校准。

四、配件信息

1. 标配配件：3090C - 120 电缆组件、2981 - 12 安装螺柱（10 - 32 UNF）、15071 适配器螺柱（1/4 - 28 UNF 转 10 - 32 UNF）、2984 - 1 螺柱（10 - 32 转 14 - 28）、EHM464 内六角扳手。

2. 选配配件：2981 - 4 安装螺柱（M5x0.8）。
