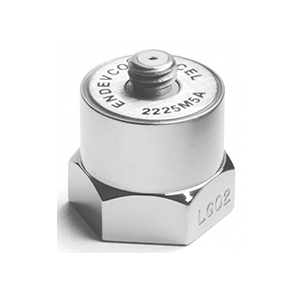

Endevco® 2225M5A 压电式加速度传感器，高幅值冲击运动测量。
一、产品概述
Endevco® 2225M5A 是一款轻量化压电式加速度传感器，专为高幅值冲击运动测量而设计。该传感器旨在最大限度地减少高加速度幅值引起的"零漂"现象，是冲击加速度传感器的行业标准。2225M5A 配备 1/4-28 螺纹孔，可在高g值冲击期间提供额外的安装稳固性。该传感器为自发电式设备，无需外部电源即可工作。
2225M5A 搭载 Endevco 的 Piezite® P-10 型晶体元件，采用环形剪切模式工作。这些特殊设计的晶体具有低基底应变灵敏度、高谐振频率和优异的长期输出稳定性。信号接地端与外壳相连。该传感器配备 10-32 顶部连接器，需要使用低噪声同轴电缆以确保无误差运行。
推荐使用 Endevco 133、2771C 和 6634C 信号适调仪与这些高阻抗加速度传感器配合使用。
二、产品特点
* 高幅值冲击测量
* 行业标准
* 坚固耐用，无需外部电源
* 环形剪切结构
* 高谐振频率
* 小巧轻量化
三、技术规格
除非另有说明，所有典型值均在 +24°C、参考频率 100 Hz 条件下测得，符合 ISA-RP-37.2 (1-64) 标准。产品附带可溯源至美国国家标准与技术研究院（NIST）的校准数据。
| 技术规格 | ||
| 参数 | 单位 | 2225M5A |
| 动态特性 | ||
| 电荷灵敏度 | ||
| 典型值 | pC/g | 0.025 |
| 最小值 | pC/g | 0.020 |
| 频响特性 | ||
| 谐振频率 | kHz | 80 |
| 动态范围 | g | 100,000 |
| 幅值线性度 | % | < 2%（至 20,000 g），设计指标 < 10%（至 100,000 g） |
| 最大横向灵敏度 | % | 10 |
| 电气特性 | ||
| 电容 | pF | 96 |
| 输出极性 | 加速度朝传感器底部方向作用时产生正输出 | |
| 绝缘电阻（@100V） | GΩ | 20 |
| 电压（300 pF 外部电容） | mV pk/g pk | 0.06 |
| 环境特性 | ||
| 温度范围 | -54 ～ +66°C | |
| 湿度防护 | 环氧树脂密封，非气密 | |
| 正弦振动极限 | g pk | 不适用 |
| 冲击极限 | g pk | 100,000 |
| 加速度范围（峰值） | g | 100,000（正向 250 μs 半正弦脉冲） |
| 物理特性 | ||
| 尺寸 | 参见外形图纸 | |
| 重量 | gm | 13 |
| 壳体材料 | 不锈钢 | |
| 连接器 | 同轴，10-32 螺纹，配 Endevco 3060D 系列电缆 | |
| 安装扭矩 | lbf-in (N·m) | 18 (2) |
| 安装方式 | 2984-2 螺柱安装孔（1/4-28 螺纹） | |
| 校准 | ||
| 频响特性 | % | 不适用 |
| dB | dB | 不适用 |
| 电荷灵敏度 | pC/g | 附带（冲击法，约 2500 pk g，半正弦 0.2 ms） |
| 电容 | pF | 附带（100 Hz 和 1000 Hz） |
| 最大横向灵敏度 | % | 不适用 |
