压阻式加速度传感器
三轴，无阻尼，高共振，冲击
量程：±2000/±6000 /±20,000 /±60,000 g
灵敏度：50/15/5/1.5 μV/g
频率响应：0-18k / 0-36k / 0-70k /0-140k Hz（±1dB）
冲击极限：10,000 / 18,000 / 60,000 /180,000 g
工作温度：-55 ~ +121 ˚C
重量：2.9 gm
坚固无阻尼三轴压阻式加速度传感器
一、产品描述

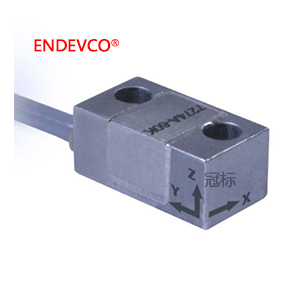

Endevco® 7274A 系列为坚固无阻尼型压阻三轴加速度传感器，用于三个相互垂直轴向的高加速度冲击测量。产品内置三只传感单元，呈正交排布封装于双螺栓安装壳体；壳体安装底面轮廓、螺栓孔位布局与 Endevco 7270A 完全兼容。
传感器配套高强度低噪声 8 芯线缆，可长期反复承受高加速度冲击工况。
7274A 采用与 7270A 相同的高性能传感芯片。每个轴向传感元件由单晶硅片一体刻蚀成型，集成惯性质量块与应变片，构成四有源臂惠斯通电桥。
7274A 量程覆盖 2000g~60000g，三轴量程完全一致；出厂标准校准激励电压为 5V 直流。
二、产品特点
* 量程规格：2000g、6000g、20000g、60000g 满量程
* 谐振频率高
* 结构坚固，可承受 3 倍满量程过载冲击
* 无阻尼结构，响应速度快
* 升级线缆，大幅降低冲击引发的噪声
三、技术规格
若无特殊标注，所有性能参数基准条件：24℃、5V 直流激励；出厂附带可溯源至美国国家标准与技术研究院（NIST）的校准报告。
| 性能参数 | |||||
| 动态特性 | 单位 | 7274A-2K | 7274A-6K | 7274A-20K | 7274A-60K |
| 线性测量量程 | g | 2000 | 6000 | 20000 | 60000 |
| 灵敏度（最小值 / 典型值） | μV/g | 25 / 50 | 7.5 / 15 | 2.5 / 5 | 0.75 / 1.5 |
| 频响（幅值误差≤±1dB，典型） | kHz | 0~18 | 0~36 | 0~70 | 0~140 |
| 固有谐振频率（典型） | kHz | 90 | 180 | 350 | 700 |
| 极限冲击耐受 | g | 10,000 | 18,000 | 60,000 | 180,000 |
| 空载零点输出（最大值） | mV/V | ±10 | ±10 | ±10 | ±10 |
| 横向灵敏度 | % | 3 | 3 | 3 | 3 |
| 温漂零点偏移 | - | ＜1 | ＜1 | ＜1 | ＜1 |
| 灵敏度温度漂移（-18℃~+66℃） | %/℃ | -0.12 | -0.12 | -0.12 | -0.12 |
| 电气特性 | |||||
| 激励电压 | Vdc | 5~12V（标准 5V） | |||
| 输入桥路电阻 | Ω | 217±100 | |||
| 输出桥路电阻 | Ω | 650±300 | |||
| 绝缘电阻 | Ω | 最小 100M（50V 直流，线缆芯线对屏蔽 / 壳体） | |||
| 物理特性 | |||||
| 壳体材质 | 17-4 PH 沉淀硬化不锈钢 | ||||
| 传感器本体重量 | 2.9 g （不含线缆） | ||||
| 线缆自重 | 10.2 g/m（0.11 盎司 / 英尺） | ||||
| 线缆规格 | 8 芯 34AWG 银铜合金导体，银铜编织屏蔽，FEP 氟塑料外护套 | ||||
| 安装方式 | 2 颗 4-40 高强度螺丝固定 | ||||
| 推荐安装扭矩 | 8±2 lbf·in（0.9 N·m） | ||||
| 环境特性 | |||||
| 工作温度范围 | -55℃ ~ +121℃ | ||||
四、获取支持
访问Endevco中国区授权代理商冠标公司官网 www.gp-tm.com 或致电 深圳总部电话0755-83283120，获取技术咨询、产品价格、定制服务及校准支持。
