压阻式加速度传感器
冲击应用，极致坚固
轻微阻尼，低功耗
量程：±2000 g
灵敏度：300 μV/g（典型值）
频率响应：0-5,000 Hz（±5%）
冲击极限：10,000 g
工作温度：-55 ~ +121 ℃
重量：4 gm

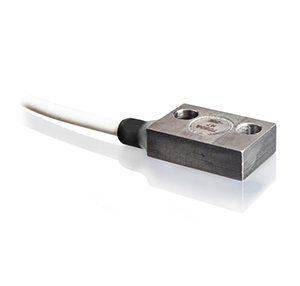

Endevco® 7280AM7 压阻式加速度传感器，高幅值加速度、振动及冲击应用。
一、产品概述
Endevco 7280AM7 型是一系列坚固的阻尼压阻式加速度传感器，专为高幅值加速度、振动和冲击应用而设计。7280AM7 型具有极小的质量加载、宽频率响应以及冲击过程中极小的零点漂移等特点。7280AM7 型采用独特的微机械加工压阻式传感器，具有气体阻尼以衰减谐振幅度，并配备机械止挡以减少过载条件下的破损风险。该单片式传感器采用最新的 MEMS 技术，具有出色的坚固性、稳定性和可靠性。该加速度计采用四有源臂桥路电路。M7 改进型采用稍大的封装和低噪声电缆及防护热缩管，在高冲击环境中具有卓越性能。本产品适用美国专利 6,988,412。60,000 量程受《国际武器贸易条例》（ITAR）管制。
二、产品特点
* 2K、20K 和 60K g 量程
* 阻尼设计，卓越的抗冲击性
* 直流响应
* 低功耗
* -55°C 至 +121°C 工作温度
* 冲击后零点漂移极小
三、技术规格
除非另有说明，所有典型值均在 +24°C、100 Hz 条件下测得，符合 ISA-RP-37.2 (1964) 标准。产品附带可溯源至美国国家标准与技术研究院（NIST）的校准数据。
| 技术规格 | ||||
| 动态特性 | 单位 | 7280AM7-2K | 7280AM7-20K | 7280AM7-60K |
| 量程 | g | ±2,000 | ±20,000 | ±60,000 |
| 灵敏度（5000g 条件下） | ||||
| 最小值/典型值/最大值（10Vdc） | μV/g | 150/300/600 | 8.0/16.0/24.0 | 2.5/5.0/7.5 |
| 最小值/典型值/最大值 | μV/V/g | 15/30/60 | 0.8/1.6/2.4 | 0.25/0.50/0.75 |
| 频响特性±1 dB | kHz | 0 至 10 | 0 至 10 | 0 至 20 |
| 固有频率 | kHz | 25 | 100 | 130 |
| 零点测量输出 | mV/V | ±20 | ±20 | ±20 |
| 横向灵敏度 | % | 3 | 3 | 3 |
| 热零点漂移（典型值） | ||||
| -55 ～ +121°C | %FSO/°C | 0.06 | ||
| 热灵敏度偏移（典型值） | ||||
| -55 ～ +121°C | %/°C | -0.2 | ||
| 电气特性 | ||||
| 激励电压 | Vdc | 2 至 12（标准 10 V） | ||
| 电阻 | ||||
| 输入 | Ω | 6,500 ± 2,000 | ||
| 输出 | Ω | 6,500 ± 2,000 | ||
| 绝缘电阻 | 50 Vdc 条件下最小值 100 MΩ，引脚（短接）与电缆屏蔽层或壳体之间 | |||
| 物理特性 | ||||
| 壳体材料 | 17-4 CRES | |||
| 重量（不含电缆） | g | 4 | ||
| 电缆 | 4芯 34 AWG SPC，屏蔽层，FEP 护套；电缆重量 2.83 克/英尺 | |||
| 安装方式 | 4-40 高强度螺钉（2个） | |||
| 推荐安装扭矩 | 8 ± 2 lbf-in (0.9 N·m) | |||
| 环境特性 | ||||
| 冲击极限 | g | ±10,000 | ±80,000 | ±240,000 |
| 加速度极限（任意方向） | ||||
| 冲击 | 量程的 4 倍（2K 为 5 倍） | |||
| 温度 | ||||
| 工作 | °C | -55 ～ +121 | ||
| 存储 | °C | -55 ～ +121 | ||
| 湿度防护 | IP67 | |||
| 校准数据 | ||||
| 校准数据 | 校准证书提供灵敏度、零点测量输出、输入和输出电阻数据。除非客户订购时另行指定，默认在 10.0 Vdc 激励条件下进行校准。对于 -2K 型号，额外提供 20 Hz 至 10 kHz 的频率扫描数据。 | |||
四、获取支持
冠标公司作为业内高性能传感测量解决方案提供商，致力于为行业用户提供专业的产品咨询与技术支持服务。长期与国际领先设备制造商合作，团队具备测量系统集成与二次开发能力。
获取产品选项、技术规格、应用解决方案、产品报价、定制化服务或校准支持，请致电深圳总部电话：0755-83283120。
