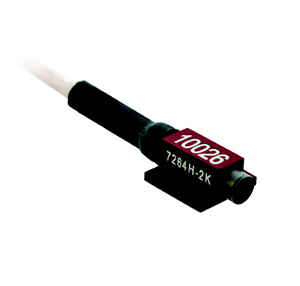

Endevco 7264H 型阻尼压阻式加速度传感器：

冲击测量的可靠伙伴-汽车安全测试的标杆产品

Endevco 7264H 型阻尼压阻式加速度传感器专为严苛的冲击测量场景设计，在汽车碰撞测试、航空航天设备冲击监测等领域发挥着关键作用，能够精准测量振动和冲击信号，为产品安全性能评估提供可靠数据。

一、产品特点

1. 直流响应与宽频特性：具备直流响应能力，频率响应可延伸至直流（稳态加速度），在 ±5% 最大偏差（参考 100Hz）下为 0 至 6000Hz，能有效测量长持续时间的瞬态冲击，精准捕捉复杂振动信号。

2. 多模式阻尼：采用独特的多模式气体阻尼技术，结合先进的微机械加工压阻式传感器和最新 MEMS 技术，在有效频率范围内显著抑制共振响应，拓宽带宽，确保测量数据的可靠性。

3. 坚固耐用：整体重量仅 1.4 克，采用红色硬质阳极氧化铝合金外壳，内置机械止动结构，坚固耐用，稳定性高，适应各种恶劣测量环境。

4. 高线性度与重复性：非线性度控制在 ±1%，确保测量数据稳定可靠；可选 “TZ” 选项，实现横向灵敏度小于 1% 且零测量输出小于 ±25mV，有效减少测量干扰，满足高精度测量需求。

5. 校准便捷：标配 2V、5V 和 10V 激励电压下的校准数据，且校准符合相关标准，操作简单方便，用户可根据实际需求灵活选择校准电压，确保测量准确性。

6. 行业标准合规：符合 SAE J211 和 J2570 标准，适用于汽车安全测试中对人体模型测试设备传感器的严格要求，保证测量结果的通用性和可靠性。

二、技术规格

除非另有说明，以下性能规格均为在 + 75°F（+24°C）、10Vdc 条件下的典型值，并提供可追溯至美国国家标准与技术研究院（NIST）的校准数据。

1. 动态特性

• 测量范围：±2000g。

• 灵敏度（100Hz、10g 时）：最小 / 标称 / 最大值为 0.015/0.030/0.060mV/V/g。

• 频率响应（参考 100Hz）：在 ±5% 最大偏差下为 0 至 6000Hz。

• 无阻尼固有频率：25kHz。

• 非线性度：±1%。

• 零测量输出：最大 ±50mV（可选 ±25mV）。

• 横向灵敏度：最大 3%（可选小于 1%）。

• 阻尼比：0.60（临界阻尼比），实际多模式阻尼效果在 40kHz 频率扫描中表现卓越。

• 热零漂：在 0°C 至 50°C，每 °C 为 0.04% FSO；在 32°F 至 122°F，每 °F 为 0.02% FSO。

• 热灵敏度漂移：在 0°C 至 50°C，每 °C 为 0.2%；在 32°F 至 122°F，每 °F 为 0.1%。

• 安装应变灵敏度（每 250μ 应变，依据 ISA 37.2）：0.01 等效 g 值。

2. 电气特性

• 激励电压：2.0Vdc、5.0Vdc、10.0Vdc 可选。

• 输入电阻：6500 ± 2000Ω。

• 输出电阻：6500 ± 2000Ω。

• 绝缘电阻：在 50Vdc 下最小值为 100MΩ。

3. 物理特性

• 外壳材料：红色硬质阳极氧化铝合金。

• 电气连接：集成 4 芯 32AWG 特氟龙绝缘导线，编织屏蔽层，外覆白色硅胶护套，防护性能良好。

• 安装扭矩：推荐 2.6in - lbf（0.29N.m），最大 3.0in - lbf（0.34N.m），确保安装稳固。

• 重量：传感器 0.05 盎司（1.4 克），电缆每英尺 0.1 盎司（9 克 / 米，典型值），整体轻巧便携。

4. 环境特性

• 加速度极限（冲击，半正弦脉冲持续时间）：-10000g（200μs 或更长）。

• 温度：工作温度范围为 -40°C 至 +100°C（-40°F 至 +212°F） ，存储温度范围为 -54°C 至 +121°C（-65°F 至 +250°F）。

5. 校准数据：提供 10g、100Hz 下，2V、5V 和 10V 激励电压时的灵敏度；2V、5V 和 10V 下的零测量输出；20 至 20000Hz（参考 100Hz）的频率响应；输入和输出电阻。

三、配件信息

1. 标配配件：EHM35 内六角扳手、EHW196 两个 0 号平垫圈、EH828 两个 0 - 80 x 3/16 英寸内六角圆柱头螺钉。

2. 选配配件：7953A 三轴安装块，满足用户在多轴测量场景下的安装需求。

四、注意事项

1. 如需保持高精度和准确性，可使用 Endevco 的工厂校准服务。可致电 866 - ENDEVCO 咨询校准服务的推荐周期、价格、交付时间以及标准产品报价。

2. 型号 7264H - XXTZ - ZZZ 中，“XX” 表示满量程（2K 代表 2000g），“TZ” 表示校准选项（横向灵敏度小于 1% 且零测量输出小于 ±25mV），“ZZZ” 表示电缆长度（单位为英寸，240、300 和 360 英寸为标准库存长度）。
