Endevco 713/713F 型三轴压阻式加速度传感器：冲击测量的卓越之选

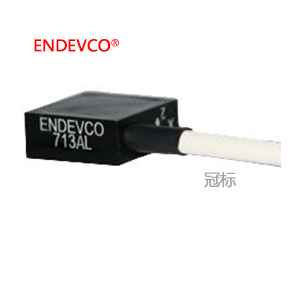

Endevco 713/713F 型三轴压阻式加速度传感器专为对质量负载敏感且需要宽频率响应的冲击测试场景设计，在汽车碰撞试验、航空航天设备冲击检测等领域发挥着关键作用，能精准测量三轴方向的振动和冲击，为产品安全性能评估提供可靠数据。

一、产品特点

1. 高量程测量：满量程范围可达 ±2000g，可满足各类高强度冲击测量需求，适用于汽车碰撞、航空航天部件冲击测试等严苛场景。

2. 多模式阻尼：采用多模式气体阻尼技术，结合先进的微机械加工全桥传感器和内置机械止动结构，确保在宽频率范围内具有出色的响应，能有效抑制振动干扰，提高测量精度。

3. 高输出与高信噪比：在 10Vdc 激励下，满量程加速度 ±2000g 时，典型满量程输出约为 ±600mV，输出信号强，具备优秀的信噪比，可清晰准确地获取测量数据。

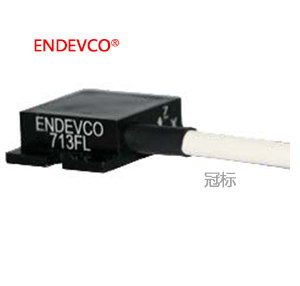

4. 两种安装方式：713 采用粘合剂安装，适用于安装空间有限或需要快速安装的场景；713F 使用 2x #2 - 56 内六角圆柱头螺钉安装，安装牢固，适用于对安装稳定性要求较高的场合。

5. 直流响应：频率响应可延伸至直流（稳态加速度），能有效测量长持续时间的瞬态冲击，为分析振动信号提供全面数据支持。

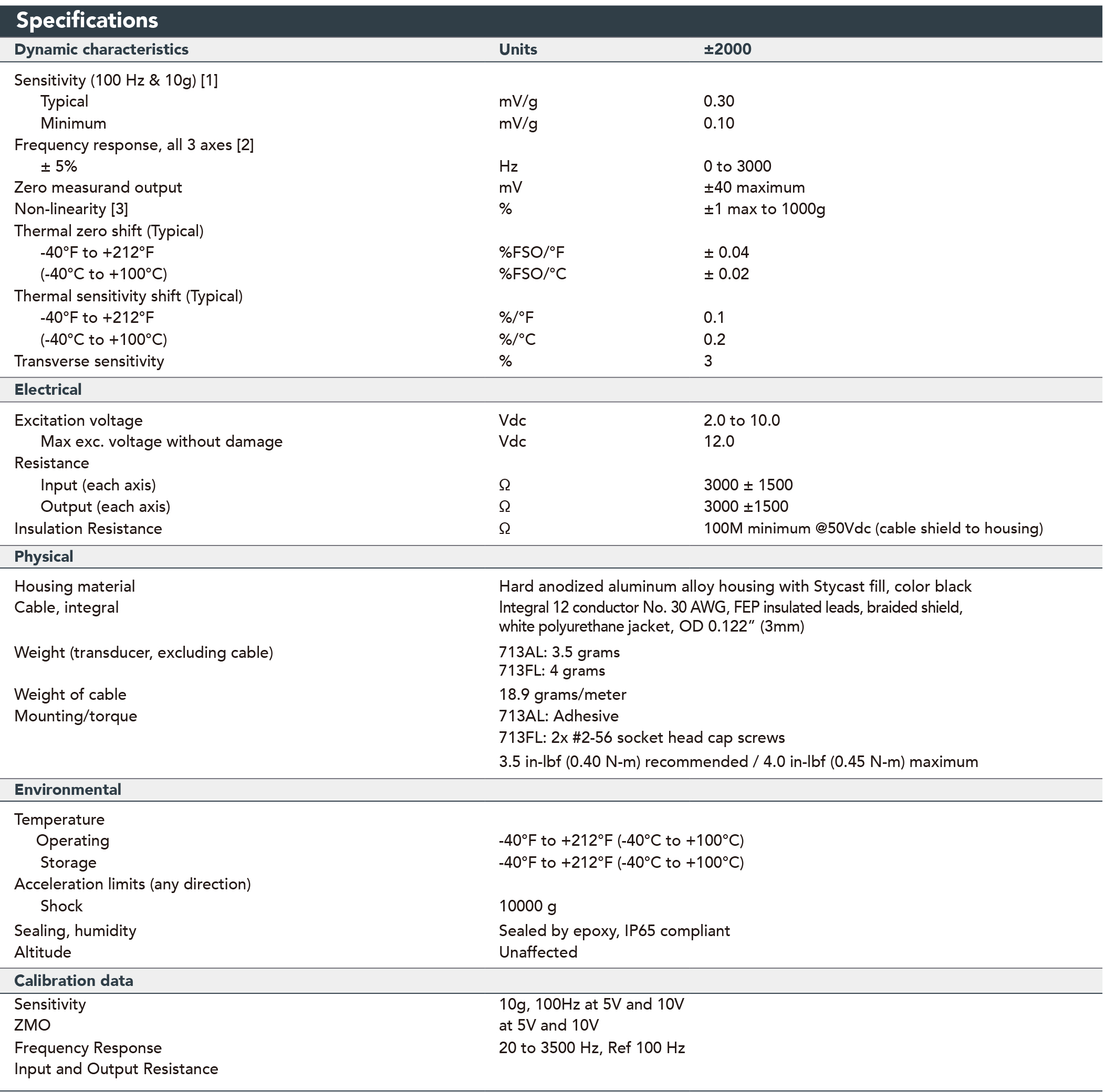

二、技术规格

除非另有说明，以下性能规格均为在 + 75°F（+24°C）、10Vdc 激励下的典型值，并提供可追溯至美国国家标准与技术研究院（NIST）的校准数据。

1. 动态特性

• 测量范围：±2000g。

• 灵敏度（100Hz、10g 时）：典型值为 0.30mV/g，最小值为 0.12mV/g。

• 频率响应（所有 3 轴，参考 100Hz）：在 ±5% 最大偏差下为 0 至 1500Hz，每个单元均附带各轴的频率响应图，20Hz 至 1500Hz 采用线性（百分比）刻度。

• 零测量输出：最大 ±50mV。

• 非线性度和滞后误差（满量程读数）：±1%。

• 热零漂（典型值）：在 -40°F 至 +212°F（-40°C 至 +100°C），每 °F 为 ±0.04% FSO，每 °C 为 ±0.02% FSO。

• 热灵敏度漂移（典型值）：在 -40°F 至 +212°F（-40°C 至 +100°C），每 °F 为 0.1%，每 °C 为 0.2%。

• 横向灵敏度：3%。

2. 电气特性

• 激励电压：2.0 至 10.0Vdc，最大耐受电压 12.0Vdc。

• 输入电阻（每个轴，最小值）：4500Ω。

• 输出电阻（每个轴，最大值）：8500Ω。

• 绝缘电阻（引线与基底之间）：最小值为 100MΩ；电缆屏蔽层与外壳之间的绝缘电阻在 50Vdc 下最小值为 100MΩ。

3. 物理特性

• 外壳材料：采用黑色硬质阳极氧化铝合金材质并填充 Stycast 材料，坚固耐用且防护性能良好。

• 电气连接：集成 12 芯 30AWG FEP 绝缘导线，编织屏蔽层，外覆白色聚氨酯护套，有效屏蔽干扰，确保信号传输稳定。

• 重量：传感器（不含电缆）重 7.5 克，电缆每米重 18.9 克，整体轻巧便携。

4. 环境特性

• 温度范围：工作和存储温度均为 -40°F 至 +212°F（-40°C 至 +100°C）。

• 加速度极限（任意方向）：静态为 10000g，冲击为 10000g。

• 密封与湿度：采用环氧树脂密封，符合 IP65 防护等级，可有效抵御灰尘和水的侵入。

• 海拔高度：不受海拔影响。

5. 校准数据：提供 10g、100Hz 下，5V 和 10V 激励电压时的灵敏度；5V 和 10V 下的零测量输出；20 至 1500Hz（参考 100Hz）的频率响应；输入和输出电阻。

三、配件信息

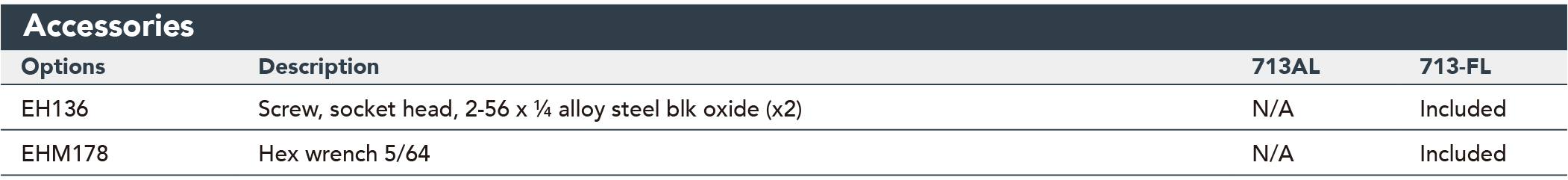

1. 标配配件（仅 713F）：EH136 两个 2 - 56 x ¼ 合金钢发黑处理内六角圆柱头螺钉、EHM178 一个 5/64 内六角扳手。

2. 选配配件：136 直流差分电压放大器，可满足用户对信号调理的特殊需求，提升测量系统的性能。
