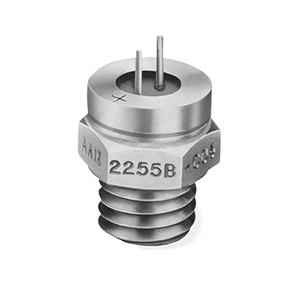

Endevco® 2255B 高g冲击 Isotron® 加速度传感器，远场高g冲击测量。
一、产品概述
2255B 是一款微型轻量压电式加速度传感器，内置电子元件，专为结构和试验件的远场高g冲击测量而设计。该产品在传感器和放大器输入级之间设有电子二阶低通滤波器，可防止因加速度传感器谐振而饱和。
该传感器搭载 Endevco® Piezite® 晶体元件，采用环形剪切模式工作，具有优异的输出稳定性。独特的应变隔离设计减少了安装表面弯曲运动引起的应变输入。内置混合信号适调器，采用两线制系统，通过同一根电缆传输低阻抗电压输出和所需的恒流电源。输出端和信号接地端均与安装表面电气隔离。传感器配有整体式 1/4-28 安装螺柱和两个焊接引脚端子用于输出连接。配备细径轻量引线，确保无误差操作。型号后缀表示加速度灵敏度（mV/g），如 2255B-01 的输出灵敏度为 0.1 mV/g。
二、产品特点
* 低阻抗输出
* 远场高g冲击
* 内置电子低通滤波器
* 应变隔离
* 焊接端子
三、技术规格
除非另有说明，所有典型值均在 +24°C、参考频率 100 Hz 条件下测得，符合 ISA-RP-37.2 (1-64) 标准。产品附带可溯源至美国国家标准与技术研究院（NIST）的校准数据。
| 技术规格 | |||
| 单位 | 2255B-1 | 2255B-01 | |
| 动态特性 | |||
| 量程 | g | ±5,000 | ±50,000 |
| 电压灵敏度 | |||
| 典型值 | mV/g | 1.0 | 0.1 |
| 最小值 | mV/g | 0.75 | 0.075 |
| 最大值 | mV/g | 1.25 | 0.15 |
| 频响特性 | 参见典型幅值响应 | ||
| 谐振频率 | kHz | 270 | 300 |
| 幅值响应 | |||
| ±1 dB | Hz | 0.5 ～ 20,000 | |
| 温度响应 | 参见典型曲线 | ||
| 横向灵敏度 | % | ≤ 5 | |
| 幅值线性度 | % | < 2 | < 0.5 |
| 输出特性 | |||
| 输出极性 | 加速度方向朝向基座时输出为正 | ||
| 直流输出偏置电压 | Vdc | +8.5 ～ +11.5 | |
| 输出阻抗 | Ω | ≤ 100 | |
| 满量程输出电压 | V | ±5 | |
| 残余噪声 | |||
| 2 Hz ～ 100 kHz，宽带 | eq. g rms | 0.05 | 0.5 |
| 过载恢复 | μs | 10 | |
| 接地方式 | |||
| 信号接地端与内壳相连，与外壳隔离 | |||
| 电源要求 | |||
| 供电电压 | Vdc | +18 ～ +24 | |
| 供电电流 | mA | +2 ～ +20 | |
| 预热时间 | |||
| 达到最终偏置的 ±10% 以内 | sec | < 2 | < 0.5 |
| 环境特性 | |||
| 温度范围 | -55 ～ +125°C | ||
| 湿度防护 | 环氧树脂密封，非气密 | ||
| 冲击极限 | kg pk | 50 | |
| 基底应变灵敏度 | eq. g pk/µε | 0.2 | 1.0 |
| 热瞬态灵敏度 | eq. g pk/°C | 1.8 | 18.0 |
| 电磁灵敏度 | eq. g rms | 5 | 12 |
| 物理特性 | |||
| 尺寸 | 参见外形图纸 | ||
| 重量 | gm (oz) | 2.0 (0.07) | |
| 壳体材料 | 17-4 PH 不锈钢 | ||
| 连接器 | （2 个）镀金焊接端子 | ||
| 安装扭矩 | lbf-in (Nm) | 30 (3.5) | |
| 校准 | |||
| 标配： | |||
| 型号 2255B-1 | |||
| 电压灵敏度 | mV/g | ||
| 频率响应 | dB | 20 Hz ～ 30 kHz | |
| 型号 2255B-01 | |||
| 电压灵敏度 | mV/g | 1,000 g 半正弦冲击脉冲 | |
四、获取支持
冠标公司作为业内高性能传感测量解决方案提供商，致力于为行业用户提供专业的产品咨询与技术支持服务。长期与国际领先设备制造商合作，团队具备测量系统集成与二次开发能力。获取产品选项、技术规格、应用解决方案、产品报价、定制化服务或校准支持，请致电深圳总部电话：0755-83283120。
