IEPE加速度传感器
已停产

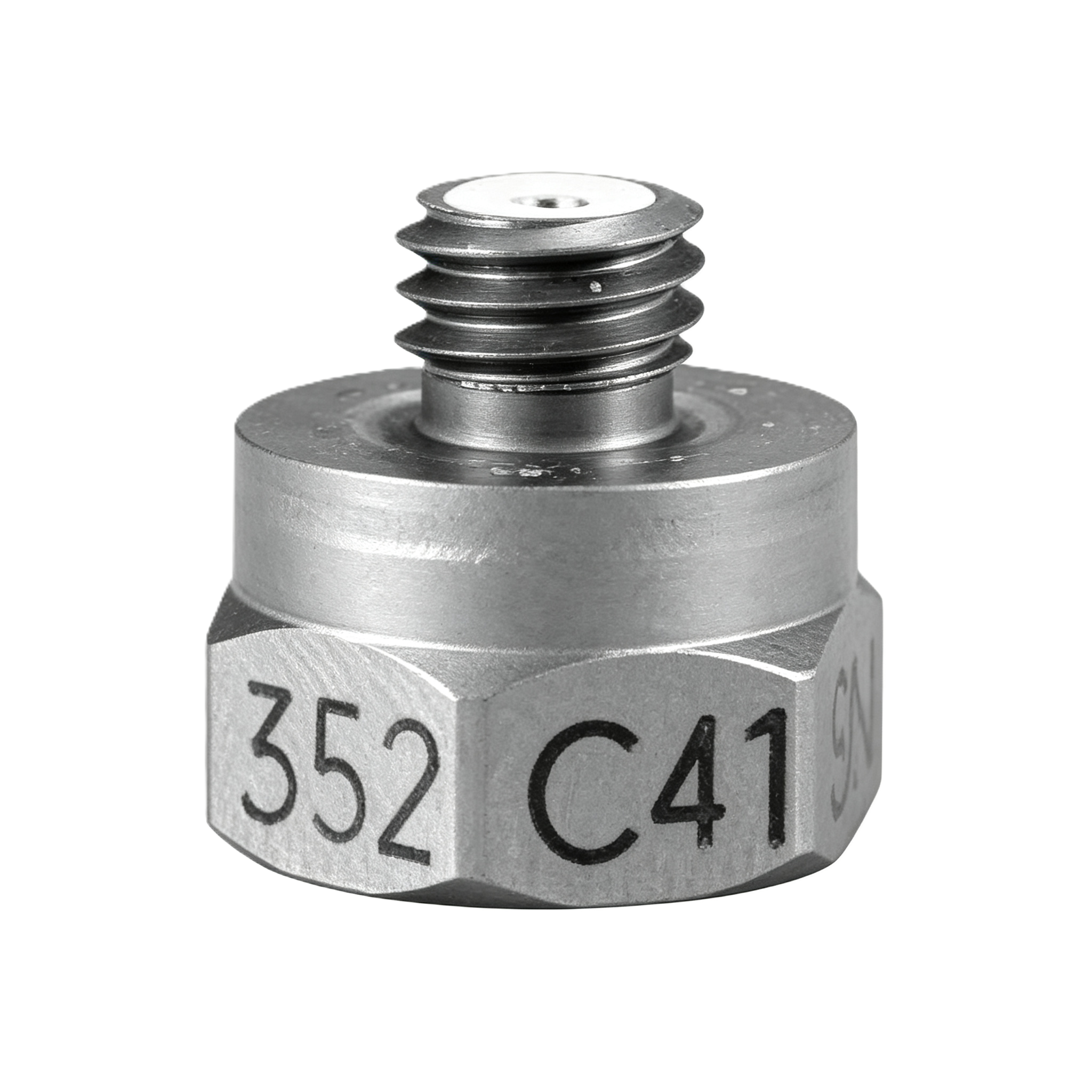

替代型号：352C41
灵敏度：100 mV/g
线性范围：±50 g
冲击极限：2000 g
频率响应：1～10,000 Hz （±10%）
温度范围： -55～+125 ℃
重量：4 gm
Endevco® 256HX IEPE 加速度传感器，小型结构模态分析。
一、产品概述
256HX 是一款小型压电式加速度传感器，内置电子元件，专为小型结构的模态和其他振动测量而设计。传感器采用螺柱安装，外壳接地与安装表面隔离。气密密封的顶部连接器和焊接外壳即使在恶劣环境中也能提供长期可靠性。轻量设计（4 克）有效减少质量加载效应。
该传感器采用环形剪切设计，具有优异的输出灵敏度稳定性。内置低噪声微电子放大器，通过两线制电缆传输低阻抗电压输出和所需的恒流电源。型号后缀表示输出灵敏度（mV/g），如 256HX-10 的输出灵敏度为 10 mV/g。
二、产品特点
* 轻量（4 克）
* 气密密封
* 螺柱安装，适用于小型结构振动测量
三、技术规格
除非另有说明，所有典型值均在 +24°C、参考频率 100 Hz 条件下测得，符合 ISA-RP-37.2 (1-64) 标准。产品附带可溯源至美国国家标准与技术研究院（NIST）的校准数据。
| 技术规格 | |||
| 单位 | 256HX-10 | 256HX-100 | |
| 动态特性 | |||
| 量程 | g | ±500 | ±50 |
| 电压灵敏度（±10%） | mV/g | 10 | 100 |
| 频响特性 | 参见典型幅值响应 | ||
| 谐振频率（典型值） | kHz | 25 | |
| 幅值响应（±10%） | Hz | 1 ～ 10,000 | |
| 温度响应 | |||
| -55°C 最大值 | % | -15 | |
| +125°C 最大值 | % | +5 | |
| 横向灵敏度 | % | ≤ 5 | |
| 幅值线性度 | % | ≤ +1 ～ 满量程 | |
| 输出特性 | |||
| 输出极性 | 加速度方向朝向基座时输出为正 | ||
| 直流输出偏置电压 | |||
| 典型值 | Vdc | +12.3 ～ +13.5 | |
| -55 ～ +125°C | Vdc | +7.0 ～ +16.0 | |
| 输出阻抗 | Ω | ≤ 200 | |
| 满量程输出电压 | V | ±5 | |
| 残余噪声（0.5 Hz ～ 10 kHz，宽带） | |||
| 典型值 | eq. g rms | 0.001 | 0.0003 |
| 最大值 | eq. g rms | ≤ 0.002 | ≤ 0.0005 |
| 过载恢复 | μs | ≤ 45 | |
| 接地方式 | |||
| 信号接地端与外壳相连，与外部壳体隔离 | |||
| 电源要求 | |||
| 供电电压 | Vdc | +23 ～ +30 | |
| 供电电流 | mA | +2 ～ +20 | |
| 预热时间（达到最终偏置的 10% 以内） | sec | 8 | |
| 杂散电压输出（100 Hz、10 V rms 施加于安装面） | eq. g | ≤ 0.001 | |
| 环境特性 | |||
| 温度范围 | -55 ～ +125°C | ||
| 湿度防护 | 气密密封 | ||
| 正弦振动极限 | g | 1,000 | |
| 冲击极限 | g | 2,000 | |
| 基底应变灵敏度 | eq. g/µε | 0.0008 | |
| 热瞬态灵敏度 | eq. g/°C | 0.9 | |
| 电磁灵敏度 | eq. g rms/gauss | 0.0001 | |
| 物理特性 | |||
| 尺寸 | 参见外形图纸 | ||
| 重量 | oz (gm) | 0.14 (4.0) | |
| 壳体材料 | 钛合金连接器，不锈钢内壳，阳极氧化铝外壳 | ||
| 连接器 | 同轴，10-32 螺纹，配 Endevco 3000 系列电缆 | ||
| 安装方式 | 内部 10-32 UNF-2B 螺柱安装 | ||
| 最大安装扭矩 | lbf-in (Nm) | 12 (1.4) | |
| 校准 | |||
| 标配： | |||
| 灵敏度 | mV/g | ||
| 最大横向灵敏度 | % | ||
| 频率响应 | % | 20 Hz ～ 10 kHz | |
| 频率响应 | dB | 10 kHz ～ 40 kHz | |
四、获取支持
冠标公司作为业内高性能传感测量解决方案提供商，致力于为行业用户提供专业的产品咨询与技术支持服务。长期与国际领先设备制造商合作，团队具备测量系统集成与二次开发能力。获取产品选项、技术规格、应用解决方案、产品报价、定制化服务或校准支持，请致电深圳总部电话：0755-83283120。
