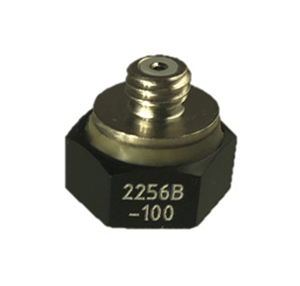

Endevco® 2256B Isotron® 加速度传感器，小型结构模态分析。
一、产品概述
2256B 是一款小型压电式加速度传感器，内置电子元件，专为小型结构和物体的模态及一般振动测量而设计。传感器采用粘接安装，具有阳极氧化铝六角底座以实现电气隔离。气密密封在恶劣环境中提供长期可靠性。轻量设计（4 克）有效减少质量加载效应。此外，该产品采用环形剪切晶体，具有优异的输出稳定性。
2256B 提供两种灵敏度选项，由型号后缀指定。2256B-10 的输出灵敏度为 10 mV/g，2256B-100 的输出灵敏度为 100 mV/g。
二、产品特点
* 小型轻量（4 克）单轴 Isotron® 加速度传感器
* 10-32 顶部连接器
* 气密密封
* 信号接地端与安装表面隔离
三、技术规格
除非另有说明，所有典型值均在 +24°C、参考频率 100 Hz 条件下测得，符合 ISA-RP-37.2 (1-64) 标准。产品附带可溯源至美国国家标准与技术研究院（NIST）的校准数据。
| 技术规格 | |||
| 单位 | 2256B-10 | 2256B-100 | |
| 动态特性 | |||
| 量程 | g | ±500 | ±50 |
| 灵敏度 | |||
| ±10% | mV/g | 10 | 100 |
| 频响特性 | 参见典型曲线 | ||
| 谐振频率（典型值） | kHz | 25 | |
| 幅值响应（±10%） | Hz | 1 ～ 10,000 | |
| 温度响应 | |||
| -55°C 最大值 | % | -15 | |
| +125°C 最大值 | % | +5 | |
| 横向灵敏度 | % | ≤ 5 | |
| 幅值线性度 | % | ≤ +1 ～ 满量程 | |
| 电气特性 | |||
| 输出极性 | 加速度方向朝向基座时输出为正 | ||
| 直流输出偏置电压 | |||
| 典型值 | Vdc | +12.3 ～ +13.5 | |
| -55 ～ +125°C | Vdc | +7.0 ～ +16.0 | |
| 输出阻抗 | Ω | ≤ 200 | |
| 噪声基底 | |||
| 宽带 0.5 Hz ～ 10 kHz，典型值 | g rms | 0.001 | 0.0003 |
| 接地方式 | |||
| 信号接地端与内壳相连，与外壳隔离 | |||
| 电源要求 | |||
| 供电电压 | Vdc | +23 ～ +30 | |
| 供电电流 | mA | +2 ～ +20 | |
| 预热时间 | sec | 8 | |
| 环境特性 | |||
| 工作温度范围 | -55 ～ +125°C | ||
| 湿度防护 | 气密密封 | ||
| 振动极限（正弦运动） | g | 1,000 | |
| 冲击极限 | g pk | 2,000 | |
| 基底应变灵敏度（250 µε） | g/µε | 0.0008 | |
| 电磁灵敏度 | eq. g rms/gauss | 0.0001 | 0.00001 |
| 物理特性 | |||
| 尺寸 | 参见外形图纸 | ||
| 重量，最大值 | gram (oz) | 4 (0.14) | |
| 壳体材料 | 钛合金连接器，不锈钢内壳，阳极氧化铝外壳 | ||
| 连接器 | 10-32 螺纹同轴 | ||
| 安装方式 | 粘接 | ||
| 校准 | |||
| 标配校准数据： | |||
| 灵敏度 | mV/g | ||
| 最大横向灵敏度 | % | ||
| 频率响应 | % | 20 Hz ～ 10 kHz | |
| 频率响应 | dB | 10 kHz ～ 40 kHz | |
四、获取支持
冠标公司作为业内高性能传感测量解决方案提供商，致力于为行业用户提供专业的产品咨询与技术支持服务。长期与国际领先设备制造商合作，团队具备测量系统集成与二次开发能力。获取产品选项、技术规格、应用解决方案、产品报价、定制化服务或校准支持，请致电深圳总部电话：0755-83283120。
