单通道可编程信号适调仪
IEPE供电，可充电电池
输入类型： IEPE
通道数： 1
增益： 1，10，100可选
带宽噪声rms：＜20μV
上截止频率 ：0.1 Hz（-3dB）
下截止频率 ：100,000 Hz（-3dB）
供电要求：电池供电，可充电
控制方式：手动

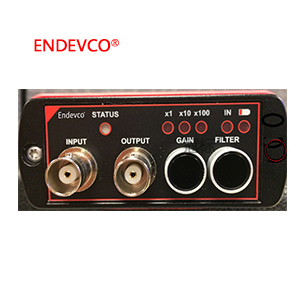

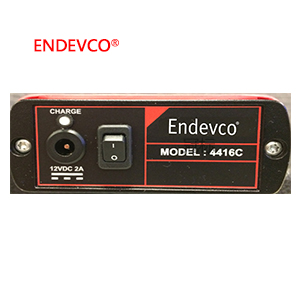

Endevco® 4416C 信号适调仪，单通道 IEPE 便携式电池供电低噪声适调仪。
一、产品概述
Endevco® 4416C 型 IEPE 信号适调仪是一款小型、电池供电的低噪声信号适调仪，专为 IEPE 传感器配套使用。设备通过恒流源为传感器供电，并提供 1、10、100 倍可选增益；采用可充电锂离子电池供电，LED 状态指示灯提示短路、开路或正常工作状态。此外，本机内置二阶萨伦-基（Sallen-Key）低通滤波器。
二、产品特点
* 低噪声运行，便携小型尺寸
* 增益可选 ×1、×10、×100
* 状态指示 LED，提示短路 / 开路 / 正常
* 二阶萨伦-基（Sallen-Key）低通滤波器
* 内置可充电锂离子电池，连续工作 ≥8 小时
* 恒流激励 4.7 mA，兼容两线制 IEPE 传感器
* BNC 输入与输出，铝合金黑色外壳
三、技术规格
除非另有说明，指标为典型值。频率范围区分「滤波关闭」与「滤波接入」两种状态。
| 技术规格 | ||
| 参数 | 单位 | 4416C |
| 输入特性 | ||
| 类型 | 单端，恒流两线制系统 | |
| 输入阻抗 | kΩ | > 20 |
| 激励电流 | mA | 4.7（±5%） |
| 最大输入电压 | Vpk | 7.07（5 V rms） |
| 顺应电压 | V | 24（±1%） |
| 传感器状态指示 | 绿色＝正常，红色＝故障（开路或短路） | |
| 输出特性 | ||
| 类型 | 单端，一侧接电路地 | |
| 输出阻抗 | Ω | < 10（串联至少 47 μF） |
| 线性输出电压（最小） | Vpk | 10（7.07 V rms） |
| 线性输出电流（最大） | mA | 2 |
| 传输特性 | ||
| 增益 | ×1、×10、×100，用户可选 | |
| 增益精度 | ±1% | |
| 频率范围（滤波关闭） | 增益 1：-5% 0.3 Hz ～ 30 kHz；-3 dB 0.1 Hz ～ 100 kHz 增益 10：-5% 0.5 Hz ～ 30 kHz；-3 dB 0.15 Hz ～ 100 kHz 增益 100：-5% 0.5 Hz ～ 20 kHz；-3 dB 0.15 Hz ～ 50 kHz | |
| 滤波接入（二阶 Sallen-Key 低通） | 增益 1 与 10：>-5% @10 kHz；>-3 dB @30 kHz 增益 100：>-5% @10 kHz；>-3 dB @18 kHz | |
| 谐波失真 | <1.0%（20 Hz ～ 30 kHz，100 mV ～ 10 V pk） | |
| 噪声（滤波关闭） | µV rms | 增益 1：<20 增益 10：<200 增益 100：<2,000（2 mV rms） |
| 电源特性 | ||
| 电池 | 内置锂离子电池 | |
| 典型续航 | 连续使用 ≥8 小时 | |
| 外部供电 | VDC | 12（≥1.5 A） |
| 充电时间 | 关机状态约 3 小时 | |
| 充电指示 | 红色＝电量低，黄色＝充电中 | |
| 环境特性 | ||
| 工作温度（放电） | °C | -10 ～ +60 |
| 工作温度（充电） | °C | -10 ～ +45 |
| 存储温度（锂电池） | °C | -5 ～ +35 |
| 相对湿度 | % R.H. | 95 |
| 合规 | RoHS 2011/65/EU；CE EN61326-1:2013；CFR47 Pt 15 B Class A | |
| 物理特性 | ||
| 外形尺寸 | mm | 82 × 35 × 179（3.3" W × 1.4" H × 7.1" D） |
| 重量 | gm | 370 ±5%（13 oz） |
| 输入 / 输出连接器 | BNC（输入与输出） | |
| 外壳 | 铝合金，黑色喷涂 | |
| 充电接口 | 2.5 mm 公头插孔 | |
| 附件与备注 | ||
| 使用手册 | IM4416C | |
| 通用电源 | EHM2107，12 VDC 2 A（含美 / 欧 / 日 / 澳转换头） | |
| 备用电池 | EHM2106 | |
| 适配器 | EJ21 10-32 转 BNC（选配） | |
| 校准证书 | CS500 | |
