2777A

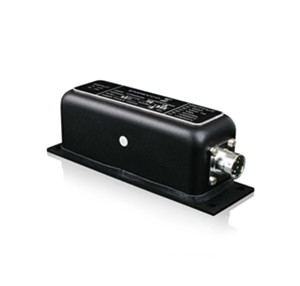

Endevco 2777A 型差分远程电荷转换器：低噪声信号调理的理想选择

Endevco 2777A 型差分远程电荷转换器（DRCC）是一款低噪声、加固型设备，专为与差分压电传感器配套设计，可将传感器的高阻抗电荷输入转换为低阻抗电压输出，同时提供加速度和速度两种输出信号，适用于对噪声敏感的精密测量场景。

产品特点

• 双输出功能：同时提供与加速度成正比的电压输出和经积分处理的速度输出（AC 电压），满足多样化测量需求。

• 低噪声设计：采用优化电路结构，减少信号传输中的噪声干扰，确保微弱信号的精准调理。

• 宽频响应：频率响应范围 10Hz - 10kHz，适配动态信号测量场景。

• 灵活增益选择：提供两种可选增益（2mV/pC 和 10mV/pC），可根据传感器灵敏度灵活配置。

• 环境适应性：工作温度-15℃ 至 85℃，能承受      7g 振动（55Hz - 2kHz）和 100g 冲击（3.6ms 半正弦脉冲），满足严苛环境要求。

典型应用

• 航空航天：飞行器结构振动监测、发动机噪声信号调理。

• 工业测试：旋转机械振动分析、大型设备动态特性研究。

• 科研实验：材料力学测试、模态分析中的高精度信号转换。

技术规格

除非另有说明，以下性能参数基于 25℃ 环境条件。

输入与输出特性

转换特性

• 增益（Cs=1000pF）：

• 2777A-02-YYY：2mV/EU（加速度，EU=g）；2mV/IPS/EU（速度，EU=pC/g）

• 2777A-10-YYY：10mV/EU（加速度）；10mV/IPS/EU（速度）

• 增益误差：±3.0%（100Hz，Cs<1000pF，25℃

• 增益温度稳定性：<±1%

• 频率响应：

• 低频截止：-5% 拐点频率 10/15/20/25/150Hz±10%（取决于 YYY 型号）

• 高频截止：-5% 拐点 10kHz±5%，-3dB 拐点 17.5kHz±10%

电源与环境参数

• 供电要求：22-31VDC

• 预热时间：10 秒

• 工作温度：      -15℃ 至 85℃，短期可承受(-23.3°C 至 85°C)

• 存储温度：      -60℃ 至 125℃

• 可靠性：平均无故障时间（MTBF）≥30,000 小时

物理特性

• 尺寸：1.72 英寸（高）x1.67 英寸（宽）x5.5 英寸（深）（46.5mmx42.4mmx139.77mm）

• 重量：最大      227 gm

• 外壳材料：铝材，黑色粉末涂层（Cardinal P141-BK03 或等效工艺）

配件与选型

标配配件

• EJ1191：输入连接器（Bendix 2 针直插头，PC06A-8-2P）

• EJ1190：输出连接器（Bendix 6 针插座，PT06A-10-6S）

型号定义

• 2777A-XX-YYY：

• XX 表示增益（02=2mV/pC，10=10mV/pC）

• YYY 表示低频截止频率（10/15/20/25/150Hz）

注意事项

• 为保证测量精度，建议定期使用 Endevco 工厂校准服务，详情可咨询客服。

• 设备需避免长期暴露在超出规定范围的温度或湿度环境中，以防性能下降。
