Vibro-Meter® IPC707 信号适调仪，压电式传感器电荷放大与信号转换。
一、产品概述
IPC707 是 Parker Meggitt vibro-meter® 产品线的信号适调仪。专为搭载压电敏感元件且提供电荷输出、需要外部信号适调仪（电荷放大器）的传感器而设计。
IPC707 是一款多功能、高度可配置的设备，可将压电传感器的电荷信号转换并处理为电流输出或电压输出信号，适合通过标准电流（2线）或电压（3线）传输电缆传输至监测系统。
IPC707 专为使用 CAxxx 压电式加速度传感器的振动测量链和使用 CPxxx 动态压力传感器的压力测量链而设计。也可与满足所需输入特性的其他压电传感器及电缆组件配合使用。
搭配 GSI127 电流隔离单元使用时，IPC707 信号适调仪可实现最远 1 km 的信号传输——超越任何其他解决方案。
IPC707 包含 RFI 滤波器（保护输入/输出免受射频及其他电磁干扰）、可选危险区域防护、差分（对称）电荷放大器、可配置高通（HP）和低通（LP）滤波器、可选积分器（速度输出）、可配置放大器及可配置输出级（电流或电压输出）。可选诊断电路（内置测试设备 BITE）可检测传感器、电缆及信号适调仪本身的问题。
IPC707 的输出信号为模拟信号，由动态测量分量（AC）叠加在准静态诊断分量（DC）上组成。使用可选诊断功能时，诊断分量的标称值指示正常工作，其他值指示传感器/电缆或信号适调仪本身的问题。连接至 IPC707 的机械保护/状态监测系统可监测标称值并提供故障报警。
含可选诊断功能的 IPC707 可持续监测测量链状态，使操作人员始终掌握机械监测系统的运行状态——自动、远程。诊断功能有助于确保机械安全可靠运行，延长使用寿命并降低成本。诊断功能还使 IPC707 适用于功能安全场景，如符合 IEC 61508 的 SIL 2 以及符合 ISO 13849 的 PL c Cat 1。

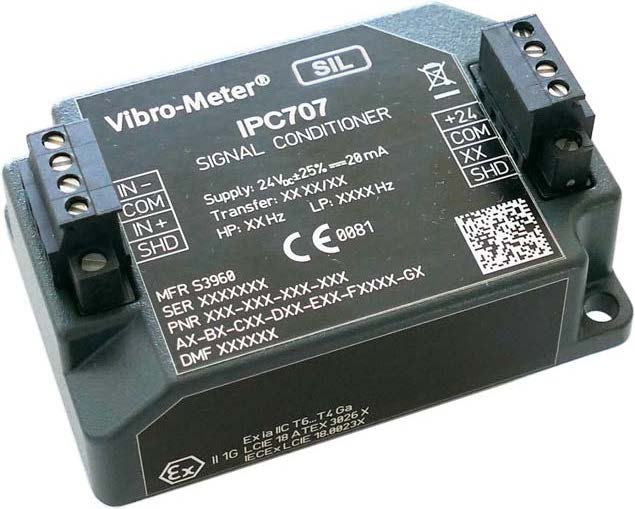

IPC707 的电子电路集成于注塑铝合金外壳中。可通过外壳本体安装孔用螺钉安装（与 IPC704 尺寸相同），或使用可选 DIN 导轨安装适配器安装于 DIN 导轨上。外壳配有可拆卸螺钉端子连接器，可从主体拔出以简化安装。对于需要额外防尘、防油/防水保护的应用，IPC707 也可安装于 ABA17x 工业外壳中。
IPC707 信号适调仪兼容不同压电材料，可替代 IPC704 信号适调仪的先前版本（PNR 244-704-000-xxx）。
二、产品特点
* * 适用于 CAxxx 压电式加速度传感器及 CPxxx 动态压力传感器
* 可配置高通和低通滤波器（独立于传输函数）
* 频率范围：0.5 Hz 至 20 kHz
* 可选积分器，提供速度输出
* pC 至 μA 传输函数，电流信号远距离传输
* pC 至 mV 传输函数，电压信号短距离传输
* 通过防爆认证，适用于潜在爆炸性环境
* 可选诊断电路，检测传感器、电缆及信号适调仪故障
* 适用于功能安全场景：SIL 2（IEC 61508）及 PL c Cat 1（ISO 13849）
* 可拆卸螺钉端子连接器
* DIN 导轨安装
三、技术规格
除非另有说明，所有典型值均在 +24°C 条件下测得。
| 技术规格 | ||
| 参数 | 单位 | IPC707 |
| 一般特性 | ||
| 工作和存储温度 | °C | -40 ～ 85 |
| 湿度防护 | 95% 最大值，非冷凝 | |
| 防护等级 | IP20 | |
| 防爆认证 | ATEX/IECEx/CCSAUS/KGS/UKCA/EAЭC/INMETRO/CNEx | |
| 电源特性 | ||
| 输入电压范围 | VDC | 18 ～ 30（24 VDC ±25%） |
| 电流消耗（24 VDC 供电） | mA | 20 最大值 |
| 传输特性 | ||
| 传输灵敏度（不含积分器，标准值） | μA/pC 或 mV/pC | 0.1、0.2、0.5、1、2、5、10、20、50 |
| 传输灵敏度（含积分器，标准值） | μA/pC·s 或 mV/pC·s | 981、1,962、4,905、9,810、19,620、49,050、98,100 |
| 精度（环境温度，不含积分器） | ±2% | |
| 精度（环境温度，含积分器） | ±3% | |
| 线性误差（INL） | <0.2% | |
| 温度稳定性（不含积分器） | ppm/°C | <100 典型值 |
| 温度稳定性（含积分器） | ppm/°C | <150 典型值 |
| 相位（不含积分器） | 输入与加速度/压力输出之间 180° | |
| 相位（含积分器） | 输入与速度输出之间 270° | |
| 输入特性 | ||
| RFI 滤波器 | 对称 LC 网络 | |
| 电荷放大器 | 差分（对称） | |
| 动态范围（<10 kHz） | pC | 50,000 |
| 动态范围（10 至 20 kHz） | pC | 25,000 |
| 绝缘电阻（传感器及电缆） | kΩ | >20 |
| 电容（传感器及电缆） | nF | <15 |
| 兼容传感器 | CAxxx 压电式加速度传感器、CPxxx 动态压力传感器 | |
| 输出特性（电流输出/2线传输） | ||
| 动态信号（AC） | mA 峰值 | ±5 最大值 |
| 标称输出信号（DC，不含诊断） | mADC | 12 ±0.2 |
| 标称输出信号（DC，含诊断，正常） | mADC | 13 ±0.2 |
| 标称输出信号（DC，含诊断，传感器/电缆故障） | mADC | 11 ±0.2 |
| 标称输出信号（DC，含诊断，信号适调仪故障） | mADC | 10 ±0.2 |
| 输出阻抗 | kΩ | >60 |
| 输出特性（电压输出/3线传输） | ||
| 动态信号（AC） | V 峰值 | ±5 最大值 |
| 标称输出信号（DC，不含诊断） | VDC | 7.0 ±0.2 |
| 标称输出信号（DC，含诊断，正常） | VDC | 8.0 ±0.2 |
| 标称输出信号（DC，含诊断，传感器/电缆故障） | VDC | 6.0 ±0.2 |
| 标称输出信号（DC，含诊断，信号适调仪故障） | VDC | 5.0 ±0.2 |
| 输出阻抗 | Ω | <500 |
| 滤波特性 | ||
| 高通滤波器类型 | 3阶巴特沃斯高通滤波器 | |
| 截止频率（-3 dB，标准值，不含诊断） | Hz | 0.5、1、2、5、10、20 |
| 截止频率（-3 dB，标准值，含诊断） | Hz | 1、2、5、10、20 |
| 斜率 | dB/decade | -60 最小值 |
| 低通滤波器类型 | 3阶巴特沃斯低通滤波器 | |
| 截止频率（-3 dB，标准值） | Hz | 500、1,000、2,000、5,000、10,000、20,000 |
| 斜率 | dB/decade | -60 最小值 |
| 连接器特性 | ||
| 螺钉端子连接器（输入） | 4 触点（传感器侧信号） | |
| 螺钉端子连接器（输出） | 4 触点（监测侧信号） | |
| 导线截面积范围 | mm² | 0.2 ～ 1.5 |
| 拧紧扭矩（导线螺钉） | N·m | 0.2 ～ 0.25 |
| 物理特性 | ||
| 电气连接 | 可拆卸螺钉端子连接器 | |
| 壳体材料 | 注塑铝合金，涂漆 | |
| 尺寸 | 参见外形图纸 | |
| 重量 | g | 约 175 |
| 安装方式（不含 DIN 导轨适配器） | 两颗 M4 螺钉 | |
| 安装方式（含 DIN 导轨适配器，代码 G2） | MA130 DIN 导轨适配器，适用于 TH 35 DIN 导轨 | |
