ICP® 加速度传感器
ICP® 输出，三轴，微型结构振动测试
灵敏度：5 mV/g（±20%）
量程：±1,000 g pk
频率响应：2 至 8,000 Hz（+5%）
谐振频率：≥50 kHz
冲击极限：±10,000 g pk
工作温度：-54 ～ +121 ℃
重量：1.0 克

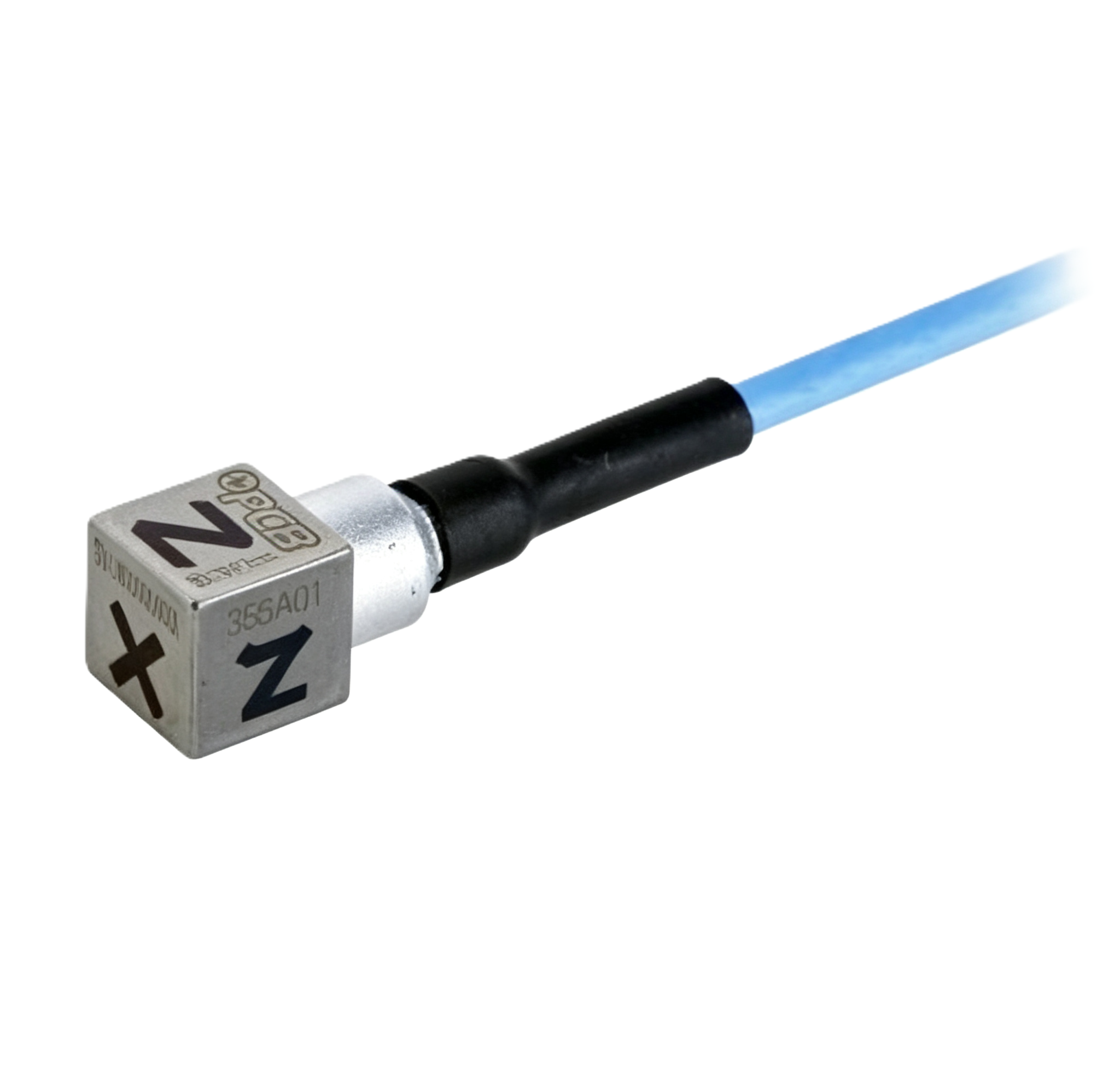

PCB® 356A01 ICP® 加速度传感器，三轴微型结构振动测试。
一、产品概述
356A01 是一款铂金库存产品，三轴微型（1.0 克）陶瓷剪切式 ICP® 加速度传感器，灵敏度为 5 mV/g（±20%），量程 ±1000 g pk。频率范围 2 至 8,000 Hz（Y/Z 轴），2 至 5,000 Hz（X 轴），谐振频率 ≥50 kHz。采用 0.25 英寸立方体设计，钛合金壳体，气密密封。配备一体式 5 ft 电缆，1/4-28 4-Pin 插座，粘接安装。
该传感器可同时测量 X、Y、Z 三个方向的振动，重量极轻，非常适合微型结构模态分析和振动测试。
二、产品特点
* 铂金库存产品，三轴测量 X-Y-Z
* 微型轻量化（1.0 克），0.25 英寸立方体
* ICP® 输出，5 mV/g 灵敏度
* 量程 ±1000 g pk，谐振频率 ≥50 kHz
* 陶瓷剪切传感元件
* 一体式 5 ft 电缆，1/4-28 4-Pin 插座
* 工作温度范围 -54 ～ +121°C
* 钛合金壳体，气密密封，粘接安装
三、技术规格
除非另有说明，所有规格均在室温条件下测得。
| 技术规格 | ||
| 参数 | 单位 | 356A01 |
| 动态特性 | ||
| 灵敏度（±20%） | mV/g | 5 |
| 量程 | g pk | ±1,000 |
| 频率范围（±5%）Y/Z | Hz | 2 至 8,000 |
| 频率范围（±5%）X | Hz | 2 至 5,000 |
| 谐振频率 | kHz | ≥50 |
| 宽带分辨率 | g rms | 0.003（典型值） |
| 非线性 | % | ≤1 |
| 横向灵敏度 | % | ≤5 |
| 环境特性 | ||
| 过载极限（冲击） | g pk | ±10,000 |
| 温度范围 | °C | -54 ～ +121 |
| 温度响应 | 参见曲线图 | |
| 电气特性 | ||
| 激励电压 | VDC | 18 至 30 |
| 恒流激励 | mA | 2 至 20 |
| 输出阻抗 | Ω | ≤200 |
| 输出偏置电压 | VDC | 7 至 12 |
| 放电时间常数 | sec | 0.24 至 1.0 |
| 稳定时间 | sec | <3 |
| 频谱噪声 @ 1 Hz | µg/√Hz | 1200（典型值） |
| 频谱噪声 @ 10 Hz | µg/√Hz | 300（典型值） |
| 频谱噪声 @ 100 Hz | µg/√Hz | 100（典型值） |
| 频谱噪声 @ 1 kHz | µg/√Hz | 30（典型值） |
| 物理特性 | ||
| 尺寸 - 高度 | mm | 6.35 |
| 尺寸 - 长度 | mm | 6.35 |
| 尺寸 - 宽度 | mm | 6.35 |
| 重量 | 克 | 1.0 |
| 传感元件 | 陶瓷 | |
| 传感结构 | 剪切式 | |
| 壳体材料 | 钛 | |
| 密封方式 | 气密密封 | |
| 电气连接器 | 1/4-28 4-Pin | |
| 电气连接位置 | 侧面 | |
| 电缆长度 | m | 1.5 |
| 安装方式 | 粘接安装 | |
四、获取支持
冠标公司作为业内高性能传感测量解决方案提供商，致力于为行业用户提供专业的产品咨询与技术支持服务。长期与国际领先设备制造商合作，团队具备测量系统集成与二次开发能力。获取产品选项、技术规格、应用解决方案、产品报价、定制化服务或校准支持，请致电深圳总部电话：0755-83283120。
