ICP® 加速度传感器
ICP® 输出，三轴，微型高灵敏度振动测试
灵敏度：100 mV/g（±10%）
量程：±50 g pk
频率响应：0.5 至 4,000 Hz（+5%）
谐振频率：≥25 kHz
冲击极限：±5,000 g pk
工作温度：-54 ～ +77 ℃
重量：5.4 克

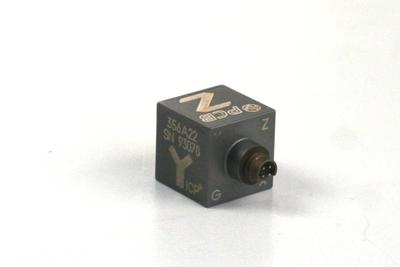

PCB® 356A22 ICP® 加速度传感器，三轴微型高灵敏度振动测试。
一、产品概述
356A22 是一款三轴微型（5.4 克）高灵敏度陶瓷剪切式 ICP® 加速度传感器，灵敏度为 100 mV/g（±10%），量程 ±50 g pk。频率范围 0.5 至 4,000 Hz（±5%），谐振频率 ≥25 kHz。配备 8-36 4-Pin 侧面插座，5-40 内螺纹安装。钛合金壳体，气密密封。
该传感器微型立方体设计，高灵敏度，不含配套电缆，适合精密三轴振动测量。
二、产品特点
* 三轴微型设计（5.4 克），钛合金壳体
* 高灵敏度 100 mV/g
* 量程 ±50 g pk，谐振频率 ≥25 kHz
* 频率范围 0.5 至 4,000 Hz（±5%）
* 陶瓷剪切传感元件
* 8-36 4-Pin 侧面插座，5-40 内螺纹安装
* 工作温度范围 -54 ～ +77°C
* 气密密封，不含配套电缆
三、技术规格
除非另有说明，所有规格均在室温条件下测得。
| 技术规格 | ||
| 参数 | 单位 | 356A22 |
| 动态特性 | ||
| 灵敏度（±10%） | mV/g | 100 |
| 量程 | g pk | ±50 |
| 频率范围（±5%） | Hz | 0.5 至 4,000 |
| 频率范围（±10%） | Hz | 0.4 至 5,000 |
| 谐振频率 | kHz | ≥25 |
| 宽带分辨率 | g rms | 0.0002（典型值） |
| 非线性 | % | ≤1 |
| 横向灵敏度 | % | ≤5 |
| 环境特性 | ||
| 过载极限（冲击） | g pk | ±5,000 |
| 温度范围 | °C | -54 ～ +77 |
| 温度响应 | 参见曲线图 | |
| 基座应变灵敏度 | g/µε | 0.001 |
| 电气特性 | ||
| 激励电压 | VDC | 18 至 30 |
| 恒流激励 | mA | 2 至 20 |
| 输出阻抗 | Ω | ≤200 |
| 输出偏置电压 | VDC | 8 至 12 |
| 放电时间常数 | sec | 1 至 3 |
| 稳定时间 | sec | <10 |
| 频谱噪声 @ 1 Hz | µg/√Hz | 50（典型值） |
| 频谱噪声 @ 10 Hz | µg/√Hz | 20（典型值） |
| 频谱噪声 @ 100 Hz | µg/√Hz | 5（典型值） |
| 频谱噪声 @ 1 kHz | µg/√Hz | 2（典型值） |
| 频谱噪声 @ 10 kHz | µg/√Hz | 1（典型值） |
| 物理特性 | ||
| 尺寸 - 高度 | mm | 11.4 |
| 尺寸 - 长度 | mm | 11.4 |
| 尺寸 - 宽度 | mm | 11.4 |
| 重量 | 克 | 5.4 |
| 传感元件 | 陶瓷 | |
| 传感结构 | 剪切式 | |
| 壳体材料 | 钛 | |
| 密封方式 | 气密密封 | |
| 电气连接器 | 8-36 4-Pin | |
| 电气连接位置 | 侧面 | |
| 安装螺纹 | 5-40 内螺纹 | |
四、获取支持
冠标公司作为业内高性能传感测量解决方案提供商，致力于为行业用户提供专业的产品咨询与技术支持服务。长期与国际领先设备制造商合作，团队具备测量系统集成与二次开发能力。获取产品选项、技术规格、应用解决方案、产品报价、定制化服务或校准支持，请致电深圳总部电话：0755-83283120。
