ICP® 加速度传感器
ICP® 输出，单轴，微型高灵敏度 TEDS
灵敏度：100 mV/g（±10%）
量程：±50 g pk
频率响应：0.5 至 10,000 Hz（+5%）
谐振频率：≥45 kHz
冲击极限：±5,000 g pk
工作温度：-54 ～ +121 ℃
重量：1.8 克

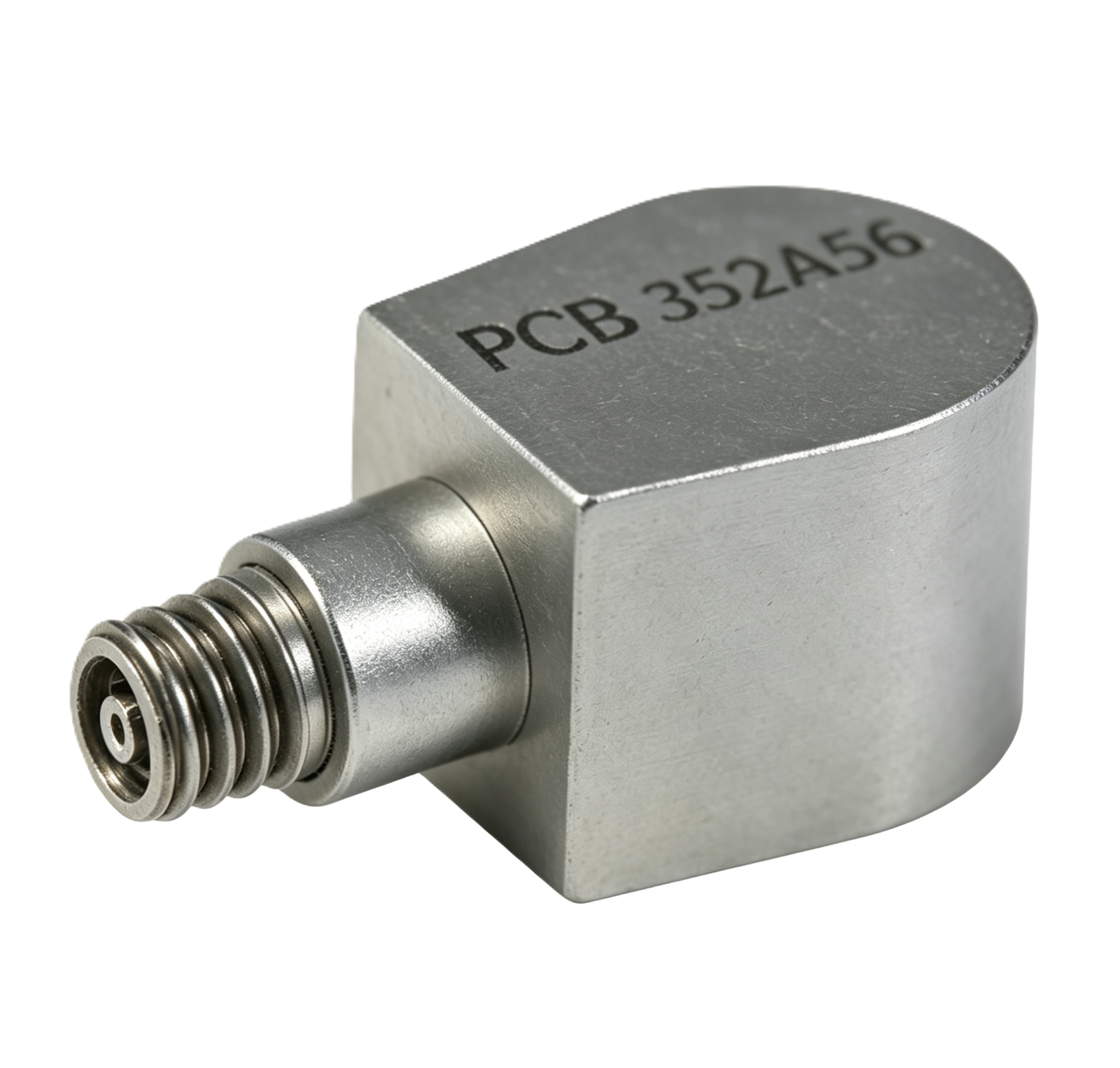

PCB® TLD352A56 ICP® 加速度传感器，微型高灵敏度 TEDS 振动测试。
一、产品概述
TLD352A56 是一款高灵敏度微型（1.8 克）陶瓷剪切式 ICP® 加速度传感器，灵敏度为 100 mV/g（±10%），量程 ±50 g pk。频率范围 0.5 至 10,000 Hz（±5%），谐振频率 ≥45 kHz。配备 TEDS IEEE 1451.4 Ver 1.0 功能，5-44 侧面同轴插座。钛合金壳体，气密密封，粘接安装。
该传感器兼具高灵敏度和微型化设计，低频响应至 0.5 Hz，适合精密振动测量和模态分析。
二、产品特点
* 高灵敏度 100 mV/g，微型（1.8 克）
* TEDS IEEE 1451.4 Ver 1.0
* 量程 ±50 g pk，谐振频率 ≥45 kHz
* 频率范围 0.5 至 10,000 Hz（±5%）
* 低频响应至 0.5 Hz
* 陶瓷剪切传感元件
* 5-44 侧面同轴插座
* 工作温度范围 -54 ～ +121°C，钛合金壳体
三、技术规格
除非另有说明，所有规格均在室温条件下测得。
| 技术规格 | ||
| 参数 | 单位 | TLD352A56 |
| 动态特性 | ||
| 灵敏度（±10%） | mV/g | 100 |
| 量程 | g pk | ±50 |
| 频率范围（±5%） | Hz | 0.5 至 10,000 |
| 频率范围（±10%） | Hz | 0.3 至 15,000 |
| 谐振频率 | kHz | ≥45 |
| 宽带分辨率 | g rms | 0.0006（典型值） |
| 非线性 | % | ≤1 |
| 横向灵敏度 | % | ≤5 |
| 环境特性 | ||
| 过载极限（冲击） | g pk | ±5,000 |
| 温度范围 | °C | -54 ～ +121 |
| 温度响应 | 参见曲线图 | |
| 电气特性 | ||
| 激励电压 | VDC | 22 至 30 |
| 恒流激励 | mA | 2 至 20 |
| 输出阻抗 | Ω | ≤200 |
| 输出偏置电压 | VDC | 8.5 至 15.5 |
| 放电时间常数 | sec | 0.5 至 1.5 |
| 稳定时间 | sec | <5 |
| 频谱噪声 @ 1 Hz | µg/√Hz | 120（典型值） |
| 频谱噪声 @ 10 Hz | µg/√Hz | 40（典型值） |
| 频谱噪声 @ 100 Hz | µg/√Hz | 30（典型值） |
| 频谱噪声 @ 1 kHz | µg/√Hz | 10（典型值） |
| 物理特性 | ||
| 尺寸 - 高度 | mm | 6.6 |
| 尺寸 - 长度 | mm | 14.5 |
| 尺寸 - 宽度 | mm | 7.6 |
| 重量 | 克 | 1.8 |
| 传感元件 | 陶瓷 | |
| 传感结构 | 剪切式 | |
| 壳体材料 | 钛 | |
| 密封方式 | 气密密封 | |
| 电气连接器 | 5-44 同轴插座 | |
| 电气连接位置 | 侧面 | |
| 安装方式 | 粘接安装 | |
