三轴 ICP®加速度传感器
三轴、坐垫式、用于座椅与人体三方向低频振动测量
灵敏度：100 mV/g
量程：±10 g pk
频率响应：0.5～1,000 Hz
工作温度：-23 ～ +50°C
重量：272 g

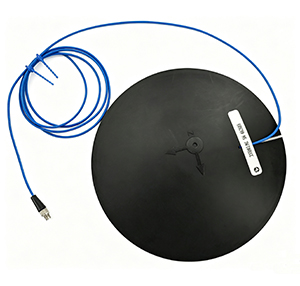

PCB® 356B41 三轴 ICP® 加速度传感器，三轴坐垫式 ICP® 加速度传感器，用于座椅与人体三方向低频振动测量，符合 ISO 10326-1。
一、产品概述
Model 356B41 是一款三轴坐垫式（Seat Pad）ICP® 加速度传感器，灵敏度 100 mV/g（10.2 mV/(m/s²)），测量范围 ±10 g pk。频率响应（±5%）为 0.5 至 1,000 Hz，谐振频率 ≥27 kHz，宽带分辨率 0.0002 g rms，符合 ISO 10326-1 坐垫人体振动测量标准要求，特别适合座椅及人体振动的三方向低频精密测量。
传感器采用陶瓷剪切敏感元件与钛合金气密外壳，带 5 ft（1.5 m）整体电缆（010 系列 4 芯屏蔽），电缆末端为 1/4-28 4 针插头，安装螺纹为 5-40 内螺纹。三轴一体结构可同时采集 X/Y/Z 三个方向振动，重量 272 g，广泛应用于车辆座椅舒适性、人体振动等工效学评估领域。
二、产品特点
* 三轴一体设计，一只传感器同时测量 X/Y/Z 三个方向振动
* 坐垫式结构，符合 ISO 10326-1 人体振动测量标准
* 高灵敏度 100 mV/g（10.2 mV/(m/s²)），适合低幅值振动测量
* 频率响应（±5%）0.5 至 1,000 Hz，谐振频率 ≥27 kHz
* 宽带分辨率 0.0002 g rms，可测微弱振动
* 陶瓷剪切式敏感元件，钛合金外壳气密密封，工作稳定可靠
* 5 ft（1.5 m）整体电缆（010 系列 4 芯屏蔽），末端 1/4-28 4 针插头
* 5-40 内螺纹安装，标配 ACS-17 坐垫三轴幅值响应校准（0.5 至 100 Hz）
三、技术规格
除非另有说明，所有规格均在室温条件下测得。
| 技术规格 | ||
| 参数 | 单位 | 356B41 |
| 性能特性 | ||
| 灵敏度（±10%） | mV/(m/s²) | 10.2 |
| 测量范围 | m/s² pk | ±98 |
| 频率响应（±5%） | Hz | 0.5 至 1,000 |
| 谐振频率 | kHz | ≥27 |
| 宽带分辨率 | m/s² rms | 0.002 |
| 非线性 | % | ≤1 |
| 横向灵敏度 | % | ≤5 |
| 环境特性 | ||
| 冲击极限（过载） | m/s² pk | ±19,620 |
| 工作温度范围 | °C | -23 ～ +50 |
| 温度响应 | %/°C | <0.17 |
| 电气特性 | ||
| 激励电压 | VDC | 6.5 至 30 |
| 恒流激励 | mA | 0.3 至 10 |
| 输出阻抗 | Ω | ≤500 |
| 输出偏置电压 | VDC | 2.8 至 4.5 |
| 放电时间常数 | s | 1 至 3 |
| 建立时间（达到偏置 10% 以内） | s | <20 |
| 频谱噪声（1 Hz） | (µm/s²)/√Hz | 490 |
| 频谱噪声（10 Hz） | (µm/s²)/√Hz | 98 |
| 频谱噪声（100 Hz） | (µm/s²)/√Hz | 39 |
| 频谱噪声（1 kHz） | (µm/s²)/√Hz | 20 |
| 物理特性 | ||
| 敏感元件 | 陶瓷 | |
| 敏感结构 | 剪切 | |
| 外壳材料 | 钛合金 | |
| 密封 | 气密 | |
| 尺寸-直径 | mm | 200 |
| 尺寸-宽 | mm | 12 |
| 重量 | g | 272 |
| 电气连接器 | 整体电缆 | |
| 电气连接位置 | 侧端 | |
| 电缆端接 | 1/4-28 4 针插头 | |
| 电缆长度 | m | 1.5（5 ft） |
| 电缆类型 | 010 系列 4 芯屏蔽 | |
| 安装螺纹 | 5-40 内螺纹 | |
四、获取支持
冠标公司作为业内高性能传感测量解决方案提供商，致力于为行业用户提供专业的产品咨询与技术支持服务。长期与国际领先设备制造商合作，团队具备测量系统集成与二次开发能力。获取产品选项、技术规格、应用解决方案、产品报价、定制化服务或校准支持，请致电深圳总部电话：0755-83283120。
