压电式加速度传感器
电荷输出，高温，+260℃
灵敏度：3 pC/g（±10%，典型值）
振动极限：±2300 g pk
冲击极限：±10000 g pk
频率响应：1–12000 Hz（+5%）
工作温度：-71 ~ +260 ℃
重量：2.0 克

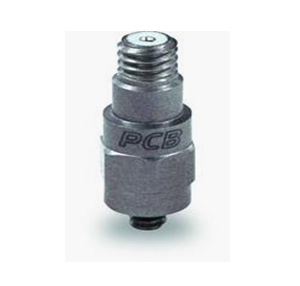

PCB® 357B14 电荷输出加速度传感器，高温微型结构振动与冲击测试。
一、产品概述
357B14 是一款高温微型（2.0 克）电荷输出加速度传感器，灵敏度为 3 pC/g，频率范围达 12 kHz。采用陶瓷剪切传感元件，钛合金壳体，焊接气密密封，工作温度范围达 -71 ～ +260°C。配备 10-32 同轴插座，顶部出线，5-40 螺柱安装。
该传感器适用于高温环境下的结构测试、发动机监测以及车辆冲击与振动测量等应用场景，特别是在高温环境中无法使用内置微电子器件的加速度传感器时。需配合外部电荷放大器将高阻抗电荷信号转换为低阻抗电压信号进行数据采集与分析。
二、产品特点
* 高温设计，工作温度达 +260°C
* 微型设计（2.0 克），钛合金壳体
* 电荷输出，3 pC/g 灵敏度
* 频率范围达 12 kHz（+5%），16 kHz（+10%），26 kHz（+3 dB）
* 陶瓷剪切传感元件
* 10-32 同轴插座，顶部出线
* 焊接气密密封
* 5-40 螺柱安装
三、技术规格
除非另有说明，所有规格均在室温条件下测得。
| 技术规格 | ||
| 参数 | 单位 | 357B14 |
| 动态特性 | ||
| 灵敏度（±10%） | pC/g | 3 |
| 量程 | g pk | ±2,300 |
| 频率范围（+5%） | Hz | 12,000 |
| 频率范围（+10%） | Hz | 16,000 |
| 频率范围（+3 dB） | Hz | 26,000 |
| 谐振频率 | kHz | ≥50 |
| 非线性（1,600 g 时） | % | ≤1 |
| 非线性 | % | ≤2 |
| 横向灵敏度 | % | ≤5 |
| 环境特性 | ||
| 过载极限（冲击） | g pk | ±10,000 |
| 温度范围 | °C | -71 ～ +260 |
| 温度响应 | 参见曲线图 | |
| 基座应变灵敏度 | g/µε | 0.002 |
| 电气特性 | ||
| 电容 | pF | 485 |
| 绝缘电阻（+260°C 时） | Ω | >10^8 |
| 绝缘电阻（21°C 时） | Ω | >10^12 |
| 输出极性 | 负极性 | |
| 物理特性 | ||
| 传感元件 | 陶瓷 | |
| 传感结构 | 剪切 | |
| 壳体材料 | 钛 | |
| 密封方式 | 焊接气密密封 | |
| 尺寸（六角对边 x 高） | mm | 7.1 x 16.3 |
| 重量 | 克 | 2.0 |
| 电气连接器 | 10-32 同轴插座 | |
| 电气连接位置 | 顶部 | |
| 安装螺纹 | 5-40 螺柱 | |
四、获取支持
冠标公司作为业内高性能传感测量解决方案提供商，致力于为行业用户提供专业的产品咨询与技术支持服务。长期与国际领先设备制造商合作，团队具备测量系统集成与二次开发能力。获取产品选项、技术规格、应用解决方案、产品报价、定制化服务或校准支持，请致电深圳总部电话：0755-83283120。
