压电式加速度传感器
电荷输出，单轴，高温，
+482℃，ATEX/CSA/IECEx 防爆认证
灵敏度：50 pC/g（±5%）
量程：±500 g pk
冲击极限：±2,000 g pk
频率响应：3,000 Hz（±5%）
工作温度：‑54 ～ +482 ℃
重量：550 gm（含电缆）
PCB® EX619A11 电荷输出加速度传感器（本安型高温型），本安防爆高温电荷输出加速度传感器，工作温度 -54 ～ +482°C，用于燃气轮机轴承等高温爆炸性气体环境振动监测。
一、产品概述
Model EX619A11 是一款通过 ATEX、CSA、IECEx 认证的本安型高温电荷输出加速度传感器，灵敏度 50 pC/g（5.1 pC/(m/s²)），测量范围 ±500 g pk，工作温度 -54 ～ +482°C（电缆终端 -54 ～ +260°C）。频率响应（±5%）为 3 kHz（+10% 至 5 kHz），谐振频率 >18 kHz，适用于燃气轮机、航空发动机轴承等高温且存在爆炸性气体的监测场合。

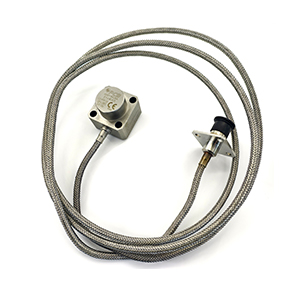

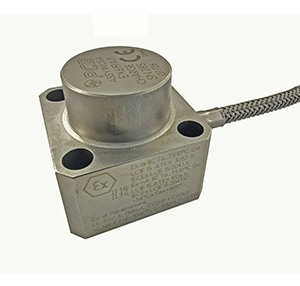

传感器采用陶瓷敏感元件与压缩（Compression）结构，Inconel 镍基合金外壳、全密封（Hermetic）封装，输出为差分形式，抗共模干扰能力强；集成 7 ft（2.1 m）MI 硬线缆，终端为 2 针 MIL-C-5015 连接器，以 4 只 1/4-28 通孔安装。随货提供 4 只 62177-01 安装螺钉与 ICS-1 NIST 溯源校准证书。可与 422M182 等差分电荷放大器配套，将高阻抗电荷信号转换为低阻抗电压信号。
二、产品特点
* 本安防爆设计，通过 ATEX、CSA、IECEx 认证
* 高温型：工作温度 -54 ～ +482°C（电缆终端 -54 ～ +260°C）
* 灵敏度 50 pC/g（5.1 pC/(m/s²)），量程 ±500 g pk
* 频率响应 3 kHz（±5%），+10% 至 5 kHz，谐振频率 >18 kHz
* 集成 7 ft（2.1 m）MI 硬线缆，终端 2 针 MIL-C-5015
* 差分输出，抗共模干扰能力强，适合长线传输
* Inconel 镍基合金外壳、陶瓷敏感元件、压缩结构，全密封封装
* 基座应变灵敏度 ≤0.033 g/µε，横向灵敏度 ≤5%
* 4 只 1/4-28 通孔安装，适配燃气轮机轴承座
三、技术规格
除非另有说明，所有规格均在室温条件下测得。
| 技术规格 | ||
| 参数 | 单位 | EX619A11 |
| 性能特性 | ||
| 灵敏度（±5%） | pC/(m/s²) | 5.1 |
| 测量范围 | m/s² pk | ±4,905 |
| 频率响应（±5%） | kHz | 3 |
| 频率响应（+10%） | kHz | 5 |
| 谐振频率 | kHz | >18 |
| 非线性（满量程） | % | ≤1.0 |
| 横向灵敏度 | % | ≤5 |
| 环境特性 | ||
| 冲击极限（过载） | m/s² pk | ±19,620 |
| 工作温度范围 | °C | -54 ～ +482 |
| 温度范围（电缆终端） | °C | -54 ～ +260 |
| 温度响应 | 见曲线（See graph） | |
| 基座应变灵敏度 | g/µε | ≤0.033 |
| 危险区域认证 | ATEX、CSA、IECEx | |
| 电气特性 | ||
| 电容（针-针） | pF | 1,525 |
| 电容（针-壳） | pF | 250 |
| 绝缘电阻（900°F [482°C]，针-针） | kΩ | ≥100 |
| 绝缘电阻（70°F [21°C]，针-针） | GΩ | ≥1 |
| 绝缘电阻（70°F [21°C]，针-壳） | GΩ | ≥1 |
| 输出极性 | 差分 | |
| 电气隔离 | 壳体隔离 | |
| 物理特性 | ||
| 敏感元件 | 陶瓷 | |
| 敏感结构 | 压缩 | |
| 外壳材料 | Inconel 镍基合金 | |
| 密封 | 全密封（Hermetic） | |
| 尺寸（高 × 长 × 宽） | mm | 38 × 41.4 × 41.4 |
| 重量（含电缆） | g | 550 |
| 电缆长度 | m | 2.1（7 ft） |
| 电缆类型 | MI 硬线缆（MI Hardline） | |
| 电缆终端 | 2-Pin MIL-C-5015 | |
| 安装方式 | 4 × 通孔（1/4-28） | |
四、获取支持
冠标公司作为业内高性能传感测量解决方案提供商，致力于为行业用户提供专业的产品咨询与技术支持服务。长期与国际领先设备制造商合作，团队具备测量系统集成与二次开发能力。获取产品选项、技术规格、应用解决方案、产品报价、定制化服务或校准支持，请致电深圳总部电话：0755-83283120。
