压电式加速度传感器
电荷输出，单轴，高温，顶端 10-32，
+260℃，接地隔离型
灵敏度：10 pC/g（±15%）
量程：±2,000 g pk
冲击极限：±21,000 g pk
频率响应：7,000 Hz（+5%）
工作温度：‑71 ～ +260 ℃
重量：11 gm

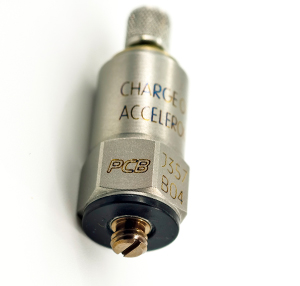

PCB® J357B04 电荷输出加速度传感器（高温型·接地隔离型），高温陶瓷剪切电荷输出加速度传感器，工作温度 -71 ～ +260°C，用于燃气轮机、发动机等高温环境振动监测。
一、产品概述
Model J357B04 是一款高温陶瓷剪切电荷输出加速度传感器，灵敏度 10 pC/g（1.02 pC/(m/s²)），测量范围 ±2,000 g pk。接地隔离（J）型式的频率响应（+5%）为 7 kHz（+10% 时 8 kHz），谐振频率 ≥30 kHz，基座与壳体之间绝缘电阻 ≥100 MΩ，可有效阻断接地回路引起的噪声。冲击极限高达 ±21,000 g pk，工作温度 -71 ～ +260°C。
产品采用钛合金外壳全密封（Hermetic）结构，电容 930 pF，顶端 10-32 同轴连接器、10-32 内螺纹安装，六角 12.7 mm、高 31.5 mm、重 11 g；与侧端出线的 J357B03 规格相同，仅连接器位置不同，便于在空间受限部位走线。适合燃气轮机、发动机、压缩机等旋转机械在高温环境下的振动监测，使用时需配 422E35 等电荷放大器。随货提供 080A109 安装蜡、081B05 / M081B05 安装螺柱与 ACS-1 NIST 溯源校准证书。
二、产品特点
* 高温陶瓷剪切结构，工作温度 -71 ～ +260°C（+500°F）
* 接地隔离（J）设计，基座绝缘电阻 ≥100 MΩ，抑制接地回路干扰
* 灵敏度 10 pC/g（1.02 pC/(m/s²)），量程 ±2,000 g pk
* 频率响应 +5% 至 7 kHz、+10% 至 8 kHz，谐振频率 ≥30 kHz
* 冲击极限 ±21,000 g pk，抗冲击能力强
* 钛合金外壳、全密封（Hermetic），坚固耐用
* 电容 930 pF；常温绝缘电阻 ≥1×10¹² Ω，260°C 时 ≥1×10⁸ Ω
* 顶端 10-32 同轴连接器，10-32 内螺纹安装，六角 12.7 mm、高 31.5 mm、重 11 g

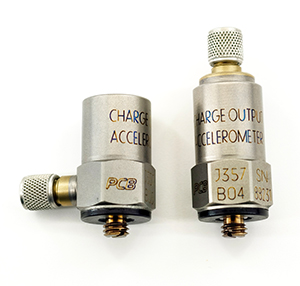

* 与 J357B03 规格相同，仅连接器位置不同，便于受限空间走线
三、技术规格
除非另有说明，所有规格均在室温条件下测得。
| 技术规格 | ||
| 参数 | 单位 | J357B04 |
| 性能特性 | ||
| 灵敏度（±15%） | pC/(m/s²) | 1.02 |
| 测量范围 | m/s² pk | ±19,600 |
| 频率响应（+5%） | kHz | 7 |
| 频率响应（+10%） | kHz | 8 |
| 谐振频率 | kHz | ≥30 |
| 非线性（满量程） | % | ≤1.0 |
| 横向灵敏度 | % | ≤5 |
| 环境特性 | ||
| 冲击极限（过载） | m/s² pk | ±206,010 |
| 工作温度范围 | °C | -71 ～ +260 |
| 温度响应 | 见曲线（See graph） | |
| 基座应变灵敏度 | g/µε | 0.0002 |
| 电气特性 | ||
| 电容 | pF | 930 |
| 绝缘电阻（+260°C [+500°F]） | MΩ | ≥100 |
| 绝缘电阻（+21°C [+70°F]） | GΩ | ≥1,000 |
| 输出极性 | 负极性 | |
| 电气隔离（基座） | MΩ | ≥100 |
| 物理特性 | ||
| 敏感元件 | 陶瓷 | |
| 敏感结构 | 剪切 | |
| 外壳材料 | 钛合金 | |
| 密封 | 全密封（Hermetic） | |
| 尺寸（六角 × 高） | mm | 12.7 × 31.5 |
| 重量 | g | 11 |
| 电气连接器 | 10-32 同轴插座 | |
| 连接位置 | 顶端 | |
| 安装螺纹 | 10-32 内螺纹 | |
| 随机附件 | 080A109 安装蜡、081B05 / M081B05 安装螺柱、ACS-1 校准证书 | |
四、获取支持
冠标公司作为业内高性能传感测量解决方案提供商，致力于为行业用户提供专业的产品咨询与技术支持服务。长期与国际领先设备制造商合作，团队具备测量系统集成与二次开发能力。获取产品选项、技术规格、应用解决方案、产品报价、定制化服务或校准支持，请致电深圳总部电话：0755-83283120。
