信号适调仪
应变桥式力值显示/控制器，
5 位 LED 显示，4 路设定点过程控制
输入模式：应变桥式，全差分（双极性）
输入通道：1 通道
频率响应：0 ～ 1000 Hz（上限由单极点低通滤波限制）
数字分辨率：1/19,999
非线性：0.015% FS
工作温度：-10 ～ +50 ℃
多种型号可选：
8159-0012A / F8159-0012A
（通讯 / 感测 / 桥压 / 满量程可按需编码）

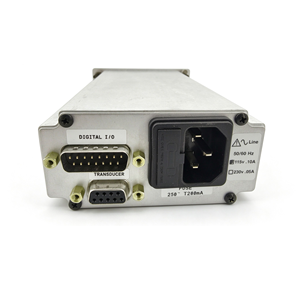

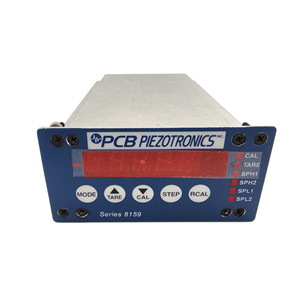

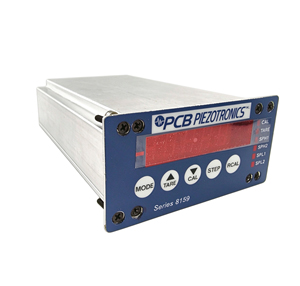

PCB® 8159 系列信号适调仪，应变桥式称重传感器数字力值显示与过程控制，5 位 LED 显示，1/8 DIN 面板安装。
一、产品概述
PCB® 8159 系列是专为应变桥式称重传感器、力传感器配套设计的数字力值显示 / 控制器（Digital Force Indicator / Controller）。仪器由交流电源供电，内置稳压桥压激励（5 或 10 VDC，最大 120 mA，带远端感测与短路限流），可同时输出 ±10 VDC 电压信号与 4 ～ 20 mA 电流信号，便于接入记录仪、PLC 或数据采集系统。前面板提供高亮度 5 位红色 LED 显示、清零（去皮）、峰值 / 谷值回读、分流校准与菜单式设定；4 路可编程设定点（2 高 + 2 低）经开路集电极输出，可直接驱动报警灯或过程控制回路；可选 RS-232 串口输出。整机采用 1/8 DIN 铝型材面板安装结构，尺寸 96 × 48 × 149 mm，重 590 克，适用于材料试验机、称重配料、压装 / 铆接力监控、疲劳试验台等需要力值显示、比较与过程控制的场合。
二、产品特点
* 5 位红色 LED 显示（字高 10.2 mm），显示范围 ±99,999，小数点前面板可调
* 1/8 DIN 面板安装（96 × 48 × 149 mm），铝型材壳体，前屏蔽面板
* 115 或 230 VAC 供电（内部跳线选择），50 ～ 60 Hz
* 内置桥压激励 5 或 10 VDC ±0.5%，最大 120 mA，带远端感测与短路限流
* 满量程输入 1.5 / 2.5 / 3.5 mV/V（内部开关选择）
* 全差分双极性输入，共模抑制 >120 dB（50 ～ 60 Hz）
* 非线性 0.015% FS，数字分辨率 1/19,999
* 同时输出 ±10 VDC 与 4 ～ 20 mA 模拟信号
* 4 路可编程设定点（2 高 + 2 低），开路集电极输出，带 LED 状态指示
* 前面板菜单设定：去皮（清零）、标定（比例系数）、设定点与回差
* 清零、峰值 / 谷值回读、分流校准（后板接入校准电阻）
* 可选 RS-232 输出（仅发送）
* 频率响应 0 ～ 1000 Hz（上限由单极点低通滤波器限制）
* 工作温度 -10 ～ +50 ℃，温度稳定性 ±1 µV/℃
三、技术规格
除非另有说明，所有规格均在室温条件下测得。
| 技术规格 | ||
| 参数 | 单位 | 8159 |
| 性能特性 | ||
| 通道数 | 通道 | 1 |
| 频率响应 ［1］ | Hz | 0 ～ 1000 |
| 数字分辨率 | — | 1/19,999 |
| 满量程输入（内部开关选择） | mV/V | 1.5 / 2.5 / 3.5 |
| 非线性 | % FS | 0.015 |
| 共模抑制（50 ～ 60 Hz） | dB | >120 |
| 显示类型 | mm | 0.4 in（10.2）LED |
| 显示范围 | — | ±99,999（5 位） |
| 小数点 | — | 前面板可调 |
| 设定点 | — | 2 高 + 2 低 |
| 设定点输出 | — | 开路集电极 |
| 分流校准 | — | 前面板触发，电阻后板接入 |
| 可编程项 | — | 去皮、标定、2 高 / 2 低设定点、设定点回差 |
| 显示模式 | — | 运行 / 编程 / 峰值谷值回读 |
| 环境特性 | ||
| 工作温度 | ℃ | -10 ～ +50 |
| 温度稳定性 | µV/℃ | ±1 |
| 相对湿度（40 ℃） | % | 90，无冷凝 |
| 电气特性 | ||
| 供电 | VAC | 115 或 230（内部跳线选择），50 ～ 60 Hz |
| 桥压激励（输出至传感器） | VDC | 5 或 10，±0.5%，最大 120 mA |
| 输入方式 | — | 全差分（双极性） |
| 模拟输出 | — | ±10 VDC 与 4 ～ 20 mA |
| 通讯（选件） | — | RS-232（仅发送） |
| 物理特性 | ||
| 壳体 | — | 铝型材，前屏蔽面板 |
| 安装方式 | — | 面板安装（1/8 DIN） |
| 尺寸（宽 × 高 × 深） | mm | 96 × 48 × 149 |
| 重量 | 克 | 590 |
［1］上限频率由单极点低通滤波器限制。
订购示例：8159-0012A —— 115 VAC 供电、无通讯、感测导线关闭、10 VDC 桥压、2.5 mV/V 满量程、初版（A）；若为 230 VAC 版本则型号前加 F，即 F8159-0012A。编码顺序为：基础型号（8159，F 前缀 = 230 VAC）→ 通讯（0 无 / 1 RS-232）→ 感测导线（0 关闭 / 1 启用）→ 桥压激励（1 = 10 VDC / 5 = 5 VDC）→ 满量程输入（1 = 1.5 / 2 = 2.5 / 3 = 3.5 mV/V）→ 版本码（A 初版）。
四、获取支持
冠标公司作为业内高性能传感测量解决方案提供商，致力于为行业用户提供专业的产品咨询与技术支持服务。长期与国际领先设备制造商合作，团队具备测量系统集成与二次开发能力。获取产品选项、技术规格、应用解决方案、产品报价、定制化服务或校准支持，请致电深圳总部电话：0755-83283120。
