手持式振动校准器
现场快速校验 ICP® 加速度计与振动测量链
输出频率：159.2 Hz（±1 %）
加速度输出：1.00 g RMS（±3 %），即 9.81 m/s² RMS
最大负载：210 g
输出失真：≤2 %（0 至 99 g 负载）
供电方式：4 节 AA 电池（推荐碱性）或可选 12 VDC 电源
工作温度：-10～+55 ℃
外形尺寸：φ56 mm × 200 mm（直径 × 高）
重量（含电池）：900 g

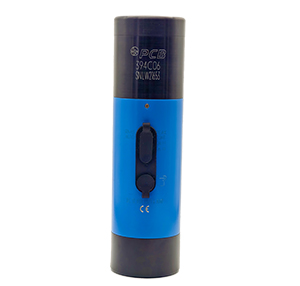

PCB® 394C06 手持式振动校准器，现场快速校验 ICP® 加速度计与振动测量链。
一、产品概述
PCB® 394C06 是一款电池供电的便携式手持振动校准器（手持激振器），可在 159.2 Hz（±1 %）频率下产生（±3 %）1.00 g RMS（9.81 m/s² RMS）的标准加速度输出，为各类加速度计及振动测量链提供稳定、可重复的现场激励源。其最大负载达 210 g，涵盖传感器、连接器与电缆在内的常见安装组合，广泛用于传感器选型验证、通道巡检与故障排查等场景。
产品采用 4 节 AA 电池供电，具备自动关机节能机制，可选 073A16 直流开关电源（12 VDC）以支持长时间连续工作；内置 10-32 内螺纹安装接口，随机附校核蜡、粘接安装底座及多种安装螺柱与转接工装，另可选（M）公制安装版本（加速度输出 10.0 m/s² RMS），可快速适配各类 ICP® 型及电荷型压电加速度计的现场校验需求。
二、产品特点
* 电池供电便携设计，内置 4 节 AA 电池，无需外接电源即可在实验室与现场快速部署
* 固定频率 159.2 Hz（±1 %）输出，加速度输出（±3 %）1.00 g RMS（9.81 m/s² RMS）
* 最大负载 210 g，可直接校验带安装附件与电缆的加速度计总成
* 输出失真低：0 至 99 g 负载时 ≤2 %，100 至 149 g 负载时 ≤5 %，150 至 210 g 负载时 ≤9 %
* 自动关机节能设计（约 1.0 至 2.5 分钟），可选 073A16 直流开关电源（12 VDC / 1.67 A）长时间连续工作
* 标配 080A178 粘接安装底座、080A109 校核蜡及多种安装螺柱/转接件，兼容 10-32 与公制（M）安装接口
三、技术规格
除非另有说明，所有规格均在室温条件下测得。
| 技术规格 | ||
| 参数 | 单位 | 394C06 |
| 性能特性 | ||
| 工作频率（±1 %） | Hz | 159.2 |
| 加速度输出（±3 %） | m/s² RMS | 9.81 |
| 速度输出（计算值） | mm/s RMS | 9.81 |
| 位移输出（计算值） | µm RMS | 9.81 |
| 横向输出 | % | ≤3 |
| 失真（0 至 99 g 负载） | % | ≤2 |
| 失真（100 至 149 g 负载） | % | ≤5 |
| 失真（150 至 210 g 负载） | % | ≤9 |
| 最大负载 | g | 210 |
| 自动关机时间 | 分钟 | 1.0 至 2.5 |
| 校准循环次数（2 g 负载） | 次 | 320 |
| 校准循环次数（25 g 负载） | 次 | 600 |
| 校准循环次数（50 g 负载） | 次 | 1600 |
| 校准循环次数（100 g 负载） | 次 | 400 |
| 校准循环次数（150 g 负载） | 次 | 160 |
| 校准循环次数（210 g 负载） | 次 | 80 |
| 环境特性 | ||
| 工作温度范围 | ℃ | -10～+55 |
| 电气特性 | ||
| 上电稳定时间 | sec | ≤3 |
| 内部电池数量 | 节 | 4 |
| 内部电池类型 | AA（推荐碱性电池） | |
| 直流电源（可选，±5 %） | VDC | 12 |
| 直流电源电流（最大） | A | 1.67 |
| 电池寿命（2 g 负载） | 小时 | 8 |
| 电池寿命（25 g 负载） | 小时 | 15 |
| 电池寿命（50 g 负载） | 小时 | 40 |
| 电池寿命（100 g 负载） | 小时 | 10 |
| 电池寿命（150 g 负载） | 小时 | 4 |
| 电池寿命（210 g 负载） | 小时 | 2 |
| 物理特性 | ||
| 尺寸（直径） | mm | 56 |
| 尺寸（高度） | mm | 200 |
| 重量（含电池） | g | 900 |
| 安装螺纹 | 10-32 内螺纹 | |
| 最大安装扭矩 | N·cm | 112 |
四、获取支持
冠标公司作为业内高性能传感测量解决方案提供商，致力于为行业用户提供专业的产品咨询与技术支持服务。长期与国际领先设备制造商合作，团队具备测量系统集成与二次开发能力。获取产品选项、技术规格、应用解决方案、产品报价、定制化服务或校准支持，请致电深圳总部电话：0755-83283120。
