Endevco® 8530BM37 压阻式压力传感器，适用于爆炸测试。
一、产品概述

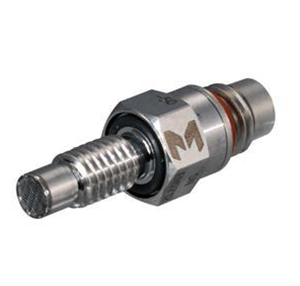

Endevco® 8530CM37 是一款微型化高灵敏度压阻式压力传感器，专为绝对压力测量设计。膜片后方空间经抽真空并玻璃密封，提供绝对压力参考基准。满量程输出 225 mV，具有高过载能力和高频响特性。提供 15、50、100 psia 三种量程。更高量程请参见 8530BM37 型号。
搭载四臂全桥应变计，离子注入于独特的微机械加工硅膜片中，兼顾最大灵敏度与宽频响特性。内置混合温度补偿电路，在 -18 ～ +93°C 温度范围内提供稳定性能。具有优异线性度（可达 3 倍量程）、高抗冲击能力和出色的热瞬态稳定性。
8530CM37 已在众多爆炸测试场合成功应用。对于此类应用，建议使用保护涂层以消除闪光敏感度并提供颗粒冲击防护。该涂层不影响传感器优异的动态响应特性。M37 版本标配集成焊接式 4 针插座，配合 3027B 线缆及附带的 10 英尺（3027B-120）配对线缆。
二、产品特点
* 15、50、100 psia 三种量程
* 高灵敏度
* 绝对压力参考
* 可达 3 倍量程线性度
* 集成 M37 连接器，标配配对线缆
* 爆炸测试专用防护涂层可选
三、技术规格
除非另有说明，所有典型值均在 +24°C、参考频率 100 Hz 条件下测得。产品附带可溯源至美国国家标准与技术研究院（NIST）的校准数据。
| 技术规格 | ||||
| 参数 | 单位 | 8530CM37-15 | 8530CM37-50 | 8530CM37-100 |
| 动态特性 | ||||
| 量程 | psia | 0 ～ 15 | 0 ～ 50 | 0 ～ 100 |
| 灵敏度 | mV/psi 典型值（最小值） | 15.0（9.3） | 4.5（2.8） | 2.25（1.4） |
| 综合精度：非线性 + 重复性 + 压力迟滞 | %FSO RSS 最大值 | 0.5 | 0.4 | 0.4 |
| 非线性，独立 | %FSO 典型值 | 0.15 | 0.1 | 0.1 |
| 重复性 | %FSO 典型值 | 0.1 | 0.1 | 0.1 |
| 压力迟滞 | %FSO 典型值 | 0.1 | 0.1 | 0.1 |
| 零点测量输出 | mV 最大值 | ±20 | ±20 | ±20 |
| 3 倍量程后零点漂移 | ±% 3x FSO 最大值 | 0.2 | 0.2 | 0.2 |
| 热零点漂移 | ||||
| -18 ～ +93°C | ±% FSO 最大值 | 3 | 3 | 3 |
| 热灵敏度偏移 | ||||
| -18 ～ +93°C | ±% 最大值 | 3 | 3 | 3 |
| 谐振频率 | Hz | 180,000 | 320,000 | 500,000 |
| 3 倍量程非线性 | % 3x FSO | 1 | 1 | 1 |
| 安装扭矩零点漂移 | 15 lbf-in（1.7 N·m）下 %FSO：0.2 | 0.5 | 0.5 | |
| 热瞬态响应 | psi/°C | 0.005 | 0.005 | 0.018 |
| 闪光响应 | 等效 psi | 0.1 | 0.3 | 0.6 |
| 预热时间 | ms | 1 | 1 | 1 |
| 加速度灵敏度 | 等效 psi/g | 0.00015 | 0.00015 | 0.00015 |
| 破坏压力（膜片） | psia 最小值 | 75 | 250 | 400 |
| 壳体承压 | psia 最小值 | 1,000 | 1,000 | 1,000 |
| 电气特性 | ||||
| 满量程输出 | mV | 典型值 225（最小值 140），10.0 Vdc 条件下 | ||
| 激励电压 | Vdc | 推荐 10.0，最大 15 | ||
| 电桥配置 | 有源四臂压阻式全桥 | |||
| 输出极性 | 压力升高时正输出 | |||
| 电阻 | ||||
| 输入 | Ω | 典型值 2,600，最小值 1,700 | ||
| 输出 | Ω | 典型值 1,500，最大值 2,200 | ||
| 绝缘电阻 | 50 V 下 ≥100 MΩ：引线-壳体 / 引线-屏蔽层 / 屏蔽层-壳体 | |||
| 噪声 | 典型值 5 μV rms（DC ～ 50,000 Hz）；最大值 50 μV rms（DC ～ 50,000 Hz） | |||
| 物理特性 | ||||
| 壳体 / 材料 | 不锈钢（17-4 PH CRES） | |||
| 连接器 | 集成焊接式 4 针插座，配合 3027B 四芯 #32 AWG ETFE 绝缘引线，编织屏蔽层，硅胶护套 | |||
| 安装 / 扭矩 | 10-32 UNF-2A 螺纹外壳，长 0.438 in（11.12 mm）/ 15 ±5 lbf-in（1.7 ±0.6 N·m） | |||
| 重量 | 2.3 克（线缆重 9 克/米） | |||
| 环境特性 | ||||
| 介质 | 内部环氧密封，兼容洁净干燥气体介质。接触 CRES、陶瓷、硅、Parylene C、环氧树脂、硅胶和 O 形圈。标配 Viton O 形圈（EHR93），可选氟硅胶 O 形圈（EHR96，低于 0°F 时密封性更佳） | |||
| 温度范围 | °C | -54 ～ +121 | ||
| 振动极限 | g pk | 1,000 | ||
| 加速度极限 | g | 1,000 | ||
| 冲击极限 | 20,000 g，100 μs 半正弦脉冲 | |||
| 湿度防护 | 50 V 下绝缘电阻 >100 MΩ，按 MIL-STD-202E 方法 103B 条件 B 测试 | |||
| 校准数据 | 校准包括：量程、灵敏度、非线性、重复性、迟滞、零点测量输出、3 倍量程后零点漂移、热零点漂移和热灵敏度偏移 | |||
四、获取支持
冠标公司作为业内高性能传感测量解决方案提供商，拥有 Endevco 全系列产品。Endevco 的压阻式压力传感器以其高灵敏度与宽频响特性在全球汽车测试及航空航天领域享有盛誉。如需获取产品选项、技术咨询、解决方案、产品价格、定制服务及校准支持，请致电深圳总部电话 0755-83283120。
