Endevco® 7330 三轴角速率传感器，汽车安全测试与角速度精确测量。
一、产品概述
Endevco® 7330 是一款三轴角速率传感器，搭载独特的硅 MEMS 陀螺仪技术，配合定制电子电路和封装设计，即使在剧烈冲击和振动环境下仍能提供可靠的传感性能。该角速率传感器专为汽车安全测试及其他需要精确测量角速度的系统设计而设计。
7330 提供多种满量程角速率范围：±100、±500、±1500、±6000、±8000、±12000 和 ±18000 deg/sec，满量程电压输出为 ±2Vpk。

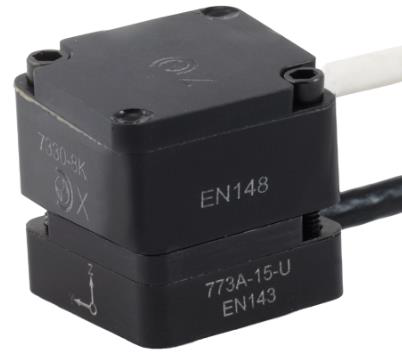

7330 可堆叠安装在 Endevco 773A 或 776 加速度传感器上方，组合形成模块化六自由度（6DoF）传感器。773A 可选量程为 8、15、50、100 和 200 g；776 单量程为 2000 g。为适配此功能，7330 配备两组螺钉：5/8 英寸长度仅用于 7330 单独安装，7/8 英寸长度用于与 773A 或 776 组合安装。7973 安装板为可选附件，方便堆叠单元的粘接安装。
二、产品特点
* 量程覆盖 100、500、1500、6K、8K、12K 和 18K deg/sec
* 带宽可达 2000 Hz
* 重量不足 10 克
* 5 ～ 16V 供电工作
* 三轴同时测量角速率
* 可与 773A/776 组合形成六自由度传感器
三、技术规格
除非另有说明，所有典型值均在 +24°C 条件下测得。产品附带可溯源至美国国家标准与技术研究院（NIST）的校准数据。
| 技术规格 | ||||||||
| 分类标题 / 参数 | 单位 | 7330-100 | 7330-500 | 7330-1K5 | 7330-6K | 7330-8K | 7330-12K | 7330-18K |
| 动态特性 | ||||||||
| 量程 | deg/sec | ±100 | ±500 | ±1500 | ±6000 | ±8000 | ±12000 | ±18000 |
| 灵敏度（±15%） | mV/deg/sec | 20 | 4 | 1.333 | 0.333 | 0.25 | 0.167 | 0.111 |
| 零点测量输出 | mV | ±100 | ±100 | ±100 | ±100 | ±100 | ±100 | ±100 |
| 非线性（最大值） | %FSO | ±0.5 | ±0.5 | ±0.5 | ±0.5 | ±0.5 | ±0.5 | ±0.5 |
| 频响特性（+1dB/-3dB，以 100Hz 为参考） | Hz | 0～1000 | 0～1000 | 0～1000 | 0～1000 | 0～1000 | 0～2000 | 0～2000 |
| 交叉轴灵敏度 | % | <1 | <1 | <1 | <1 | <1 | <1 | <1 |
| 热零点漂移（最大值） | %FSO | ±2.5 | ±2.5 | ±2.5 | ±2.5 | ±2.5 | ±2.5 | ±2.5 |
| -40 ～ +105°C | ||||||||
| 热灵敏度偏移（最大值） | % | ±2.0 | ±2.0 | ±2.0 | ±2.0 | ±2.0 | ±2.0 | ±2.0 |
| -40 ～ +105°C | ||||||||
| 残余噪声（通带内） | mV RMS | 12.0 | 3.2 | 2.5 | 2.1 | 2.1 | 1.8 | 1.8 |
| 电气特性 | ||||||||
| 激励电压 | 5 ～ 16 Vdc（各轴共享） | |||||||
| 耗电流 | 6mA 最大值/轴，18mA 最大值总计 | |||||||
| 输出阻抗 | Ω | 200 最大值 | ||||||
| 共模电压（±5%） | Vdc | 2.5 | ||||||
| 满量程输出电压（±15%） | Vpk | ±2 | ||||||
| 绝缘电阻 | MΩ | >100 | ||||||
| 预热时间（达到最终输出值 1% 以内） | ms | <100 | ||||||
| 物理特性 | ||||||||
| 重量 | 9 克（不含电缆） | |||||||
| 壳体材料 | 阳极氧化铝合金 | |||||||
| 电缆类型 | 12×#30AWG 导线 PFA 绝缘、编织屏蔽层、PU 护套 | |||||||
| 安装/扭矩 | #2-56 螺钉 / 2 lb-in | |||||||
| 环境特性 | ||||||||
| 冲击极限 | g | 10,000 | ||||||
| 线性加速度影响 | 0.1 deg/sec/g 典型值 | |||||||
| 工作温度 | -40 ～ +105°C | |||||||
| 存储温度 | -40 ～ +105°C | |||||||
| 湿度防护 | IP67 | |||||||
| 校准 | ||||||||
| 灵敏度 | 在 +7Vdc 激励电压下测量，-100/-500/-1K5 量程分别在 100/500/1500 deg/sec 条件下；-6K/-8K/-12K/-18K 在 3000 deg/sec 条件下 | |||||||
| 零点测量输出 | 在 +7Vdc 激励电压和室温条件下测量 | |||||||
| 非线性 | 在 +7Vdc 激励电压下测量，-100 在 ±100 deg/sec、-500 在 ±500 deg/sec、-1K5 在 ±1500 deg/sec、-6K/-8K/-12K/-18K 在 ±3000 deg/sec 条件下 | |||||||
四、获取支持
冠标公司作为业内高性能传感测量解决方案提供商，致力于为行业用户提供专业的产品咨询与技术支持服务。长期与国际领先设备制造商合作，团队具备测量系统集成与二次开发能力。获取产品选项、技术规格、应用解决方案、产品报价、定制化服务或校准支持，请致电深圳总部电话：0755-83283120。
