Meggitt 6243M3/6243M4 型超高温压电加速度传感器

Meggitt 6243M3/6243M4 型超高温压电加速度传感器专为极端高温环境设计，在航空航天、能源等领域有着广泛应用，能够精准监测设备振动状态，保障关键设备稳定运行。

一、产品概述

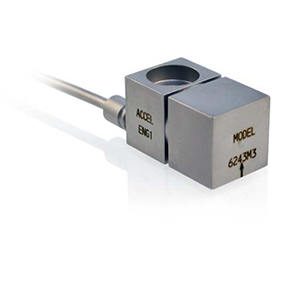

Meggitt 6243M3 和 6243M4 压电加速度传感器专为飞机和地面燃气轮机等极端高温环境打造。6243M3 的敏感轴与安装螺丝在同一直线上，6243M4 的敏感轴垂直于安装螺丝。两款传感器均采用Meggitt 的 MC2 剪切模式晶体，可提供平衡差分输出，且与外壳接地隔离。

它们能在 + 1200°F（+650°C）的高温下持续稳定运行，在特定情况下，还能在 + 1400°F（+760°C）的环境中间歇性工作（间歇性运行指 30 分钟内运行 5 分钟） 。传感器体积小巧、重量轻，便于在空间狭小、结构支撑有限的位置安装。

传感器配备客户指定长度的内置硬线电缆，标准长度为 120 英寸。电缆为双导体，Inconel 护套，矿物绝缘，末端是 7/16 - 27 规格的 2 引脚插座，可在最高 + 900°F（+482°C）的环境中正常工作。

型号定义：6243MX - ZZZ，其中 6243MX 为基本型号，ZZZ 代表电缆长度（单位：英寸）。

二、关键特性与优势

1. 耐高温性能优异：可在 + 1200°F（+650°C）的高温下持续稳定工作，适应燃气轮机等高温设备的严苛运行环境，保障监测工作的稳定进行。

2. 内置硬线电缆：方便连接，且长度可定制，标准长度 120 英寸，满足不同安装场景的布线需求。

3. 密封防护设计：采用密封设计，有效抵御灰尘、水汽等外界污染物，保护内部元件，延长使用寿命。

4. 输出稳定可靠：不会出现热释电或热速度尖峰现象，确保测量数据稳定、准确，为设备状态评估提供可靠依据。

5. 安装便捷安全：单螺栓安装方式，操作简便；平衡差分输出与接地隔离设计，提高了安装的安全性和抗干扰能力。

三、应用领域

1. 航空航天：用于飞机发动机的实时振动监测，及时发现潜在故障隐患，保障飞行安全。

2. 能源电力：在燃气轮机的运行监测中发挥关键作用，通过精准测量振动数据，确保能源生产设备稳定高效运行。

3. 核能行业：应用于核设施相关监测，助力维护核能系统的安全稳定，确保核设施可靠运行。

四、技术规格

除非另有说明，以下性能规格均为在 + 75°F（+24°C）下的典型值。

1. 动态特性

• 电荷灵敏度：典型值为 5.5pC/g，公差为 ±0.5pC/g。

• 谐振频率：典型值为 11kHz，最小值为 9kHz。

• 幅值响应：在 ±5% 范围内，频率响应为 1Hz 至 2000Hz；在 ±10% 范围内，频率响应为 1Hz 至 3000Hz；在 ±3dB 范围内，频率响应为 1Hz 至 6000Hz。

• 温度响应：详见典型曲线，在 + 1200°F（650°C）时，最大 / 最小偏差为 ±15%。

• 横向灵敏度：≤5%。

• 幅值线性度（每 500g，0 至 2000g）：1%。

2. 电气特性

• 输出极性：加速度方向与设备上箭头所指方向一致时，产生正输出。

• 电阻：在 1200°F 时，引脚间电阻≥10kΩ；引脚与外壳之间的隔离电阻≥500kΩ；1200°F（650°C）时，硬线电缆两处电阻为 100kΩ - ft。

• 电容：传感器（不含硬线电缆）电容为 50pF；硬线电缆中心导体与内屏蔽层之间的电容为 50pF/ft（164pF/m），不平衡度最大为 5%。

• 介电强度：500V。

• 接地方式：信号回路与外壳隔离。

3. 环境特性

• 温度范围：传感器 / 硬线电缆连续工作温度范围为 -65°F 至 + 1200°F（-55°C 至 + 650°C）；间歇性工作温度范围为 -65°F 至 + 1400°F（-55°C 至 + 760°C）；连接器工作温度范围为 -65°F 至 + 900°F（-55°C 至 + 482°C）。

• 湿度：产品整体密封，防潮性能良好。

• 正弦振动极限：500g。

• 冲击极限：2000g。

4. 物理特性

• 尺寸：详见轮廓图。

• 重量（不含电缆）：30 克（1.1 盎司）。

• 外壳材料：采用 Inconel 材质，耐高温、耐腐蚀。

• 硬线电缆：双导体，直径 0.095 英寸，Inconel 护套，矿物氧化物绝缘；电缆最小弯曲半径为 0.25 英寸。

• 连接器：7/16 - 27 规格的 2 引脚连接器。

• 安装扭矩：18lbf - in（2Nm）。

5. 校准参数：提供电荷灵敏度、频率响应（50Hz 至 2000Hz）、横向灵敏度和电容等校准参数，确保测量的准确性和可靠性。

五、配件信息

1. 标配：EH471 安装螺丝（10 - 32 X 0.75 英寸，12PT）。

2. 选配

• 多种电缆组件，如适用于 + 392°F（200°C）的 2001 - ZZZ 抗辐射电缆组件、适用于 + 900°F（+482°C）的 6918M30 - ZZZ 硬线电缆组件。

• IPC707 差分远程电荷转换器。

• 热隔离垫 EM3241 和 EH875 安装螺丝（可使设备温度降低 200°F（93°C），持续约 30 分钟）。

六、注意事项
