Endevco® 757AH/757FH 多模式阻尼压阻式加速度传感器，碰撞测试及瞬态冲击测量。
一、产品概述
757AH 和 757FH 型加速度传感器质量极轻，不足 2 克。该产品专为碰撞试验及同类工况设计，可满足质量加载效应最小、宽频响的使用需求。
采用先进独特的微机械加工压阻式传感芯片，内置多模式阻尼结构，工作带宽优异，有效测量频段内无明显谐振峰值。该一体化单片传感器搭载新一代 MEMS 工艺，具备出色的坚固性、稳定性和可靠性。Endevco 自研 MEMS 感应芯片兼顾高谐振频率与高输出信号，同时保持优异的线性度与低迟滞特性。传感器内置四臂全桥电路，集成瞬态电压抑制二极管，可保护传感元件电路免受静电放电（ESD）损伤。10V 直流激励电压下满量程典型输出 600mV；频响覆盖直流（稳态加速度），非常适合长持续时间瞬态冲击信号采集。

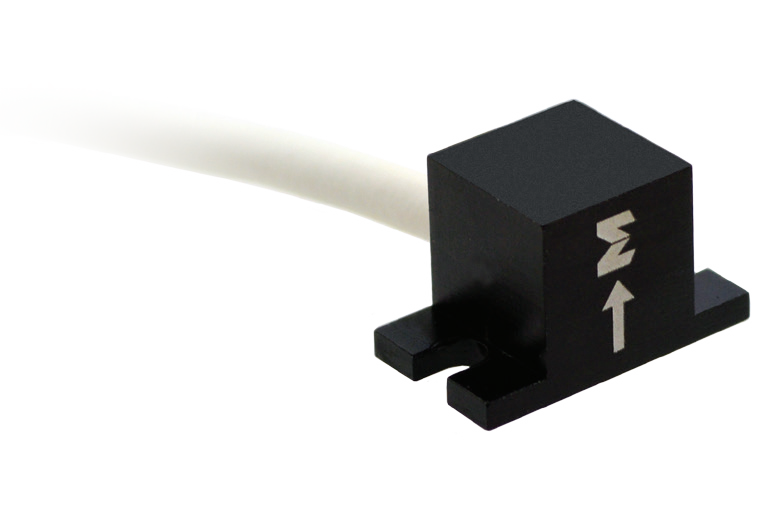

757AH 型采用粘接安装方式，提供极致的安装灵活性；757FH 型采用螺纹安装方式，附带安装螺钉。
二、产品特点
* 高灵敏度，0.3 mV/g
* 微型设计，适用于狭小空间
* 直流响应
* 可承受高达 10,000 g 冲击
* 静电放电（ESD）保护
* 多模式阻尼
三、技术规格
除非另有说明，所有典型值均在 +24°C 和 10 Vdc 激励条件下测得。产品附带可溯源至美国国家标准与技术研究院（NIST）的校准数据。
| 技术规格 | ||
| 动态特性 | 单位 | 757AH/757FH |
| 量程 | g | ±2,000 |
| 灵敏度（100Hz、10g 条件下）最小值 / 典型值 / 最大值 | mV/V/g | 0.015 / 0.030 / 0.060 |
| 频响特性（以 100Hz 为参考）±5% 最大值 | Hz | 0 ～ 3,000 |
| 非线性 | % | ±1 最大值（至 1000g） |
| 零点测量输出 | mV | ±50 最大值 |
| 横向灵敏度 | % | 3 |
| 热零点漂移 | ||
| 0 ～ +50°C | %FSO/°C | 0.02 |
| 热灵敏度偏移 | ||
| 0 ～ +50°C | %/°C | 0.2 |
| 电气特性 | ||
| 激励电压 | Vdc | 2.0, 5.0, 10.0 |
| 电阻 | ||
| 输入 | Ω | 6,500 ±2,000 |
| 输出 | Ω | 6,500 ±2,000 |
| 绝缘电阻 | MΩ | 100 最小值 @ 50 Vdc |
| 环境特性 | ||
| 加速度极限 | ||
| 冲击（半正弦脉冲持续时间） | 10,000 g，80 μs 及以上 | |
| 温度 | ||
| 工作 | °C | -40 ～ +100 |
| 存储 | 室温 | |
| 湿度防护 | IP67 | |
| 物理特性 | ||
| 外壳材料 | 阳极氧化铝合金，环氧灌封，黑色 | |
| 电气连接 | 一体化 4 芯导线，#32 AWG PVC 绝缘引线，带黑色 PVC 护套的编织屏蔽层 | |
| 安装方式 | ||
| 757AH | 粘接安装 | |
| 757FH | 0-80 内六角螺钉 | |
| 安装扭矩 | 推荐 2.6 in-lbf (0.29 N·m) / 最大 3.0 in-lbf (0.34 N·m)（仅 757FH） | |
| 重量 | ||
| 757AH | 1.5 克（不含电缆） | |
| 757FH | 2.0 克（不含电缆） | |
| 校准数据 | ||
| 频响 | 10 g，20 ～ 3,000 Hz，参考 100 Hz | |
| 灵敏度 | 10 g，100 Hz，2V、5V 和 10V 条件下 | |
| 零点测量输出 | 2V、5V 和 10V 条件下 | |
| 输入和输出电阻 | 2V、5V 和 10V 条件下 | |
四、获取支持
冠标公司作为业内高性能传感测量解决方案提供商，致力于为行业用户提供专业的产品咨询与技术支持服务。长期与国际领先设备制造商合作，团队具备测量系统集成与二次开发能力。获取产品选项、技术规格、应用解决方案、产品报价、定制化服务或校准支持，请致电深圳总部电话：0755-83283120。
