Endevco 7264C 型压阻式加速度传感器：冲击测量的卓越之选

Endevco 7264C 型压阻式加速度传感器是一款专为严苛测试环境设计的高性价比测量设备，在汽车安全测试、航空航天部件冲击检测等领域发挥着关键作用，能够精准捕捉各类冲击和振动信号，为产品性能评估提供可靠数据支持。

一、产品特点

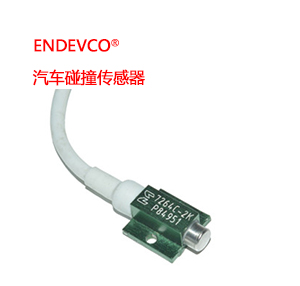

1. 轻巧坚固：重量约 1 克，采用绿色阳极氧化铝合金材质外壳，搭配白色硅胶护套，坚固耐用且体积小巧，在对重量和尺寸有严格要求的应用场景中表现出色。

2. 宽量程与直流响应：提供 ±500g 和 ±2000g 两种满量程测量范围，具备直流响应能力，频率响应可延伸至直流（稳态加速度），能够有效测量长持续时间的瞬态冲击，精准捕捉复杂振动信号，为速度数据推导提供关键支持。

3. 低阻尼设计：阻尼比最大为 0.005，符合美国国家公路交通安全管理局（NHTSA）SA572 - S4 标准，在有效频率范围内几乎无相位偏移，确保测量信号的准确性和稳定性。

4. 机械过载保护：内置机械过载止动装置，分别提供 1500g（7264C - 500 典型值，750g 最小值）和 5000g（7264C - 2000 典型值，2500g 最小值）的过载保护，有效防止传感器在冲击环境下损坏，延长使用寿命。

5. 高线性度与重复性：非线性度控制在 ±1%（满量程读数）以内，满量程冲击后的重复性误差为 0.2 等效 g，测量数据稳定可靠，为测试结果提供有力保障。

6. 低横向灵敏度与零偏可选：提供 “T” 选项使横向灵敏度小于 1%，“Z” 选项使零测量输出小于 ±25mV，减少干扰，满足高精度测量需求。

7. 校准便捷：内置全桥电路并配备固定电阻，支持 5Vdc 和 10Vdc 激励电压下的分流校准，还可选择高达 12.0Vdc 的激励电压（订购时需说明），操作简便，满足不同用户的校准需求。

二、技术规格

除非另有说明，以下性能规格均为在 + 75°F（+24°C）、100Hz 条件下的典型值，并提供可追溯至美国国家标准与技术研究院（NIST）的校准数据。

1. 动态特性

• 测量范围：7264C - 500 为 ±500g，7264C - 2000 为 ±2000g。

• 灵敏度（100Hz、10g 时）：7264C - 500 典型值为 0.80mV/g，最小值为 0.40mV/g；7264C - 2000 典型值为 0.20mV/g，最小值为 0.15mV/g。

• 频率响应：在 ±2% 最大偏差（参考 100Hz）下，7264C - 500 和 7264C - 2000 均为 0 至 2000Hz；在 ±5% 最大偏差（参考 100Hz）下，7264C - 500 为 0 至 3000Hz，7264C - 2000 为 0 至 5000Hz。

• 安装谐振频率：7264C - 500 为 17000Hz，7264C - 2000 为 26000Hz。

• 阻尼比：均为 0.005 最大值。

• 横向灵敏度：最大值为 3%，选择 “T” 选项时可小于 1%。

• 零测量输出：最大为 ±50mV，选择 “Z” 选项时可小于 ±25mV。

• 热零漂（0°F 至 + 150°F（-18°C 至 + 66°C），参考 75°F（24°C））：典型值为 ±10mV，最大值为 ±25mV。

• 热灵敏度漂移：在 0°F 至 + 150°F（-18°C 至 + 66°C），每 °F 为 -0.06% 典型值，每 °C 为 -0.10% 典型值；在 65°F 至 + 85°F（+18°C 至 + 29°C），参考 75°F（24°C）时，典型偏差为 ±1.0%。

• 预热时间：典型值为 1ms，能快速稳定工作。

• 基底应变灵敏度（每 250&mu; 应变，依据 ISA 37.2）：均 < 0.1 等效 g 值，受基底应变影响小。

2. 电气特性

• 激励电压：标准为 5Vdc 和 10Vdc，也可选用高达 12.0Vdc 的激励电压（订购时需指定）。

• 输入电阻：300 至 900 欧姆。

• 输出电阻：400 至 1600 欧姆。

• 固定电阻：500 欧姆 &plusmn;1%。

• 绝缘电阻：在 50Vdc 下，引线与外壳、引线与屏蔽层之间的绝缘电阻最小值为 100 兆欧，保障电气安全。

3. 物理特性

• 外壳材料：绿色阳极氧化铝合金搭配白色硅胶护套。

• 安装扭矩：设有两个 0 - 80 安装螺丝孔，推荐安装扭矩为 2.6in - lbf（0.29Nm），确保安装稳固。

• 重量：传感器重 1.4 克，电缆每米重 9 克，整体轻巧便携。

4. 环境特性

• 加速度极限（任意方向）：静态方面，7264C - 500 为 5000g，7264C - 2000 为 10000g；正弦振动方面，7264C - 500 在 3kHz 以下为 1000g pk，7264C - 2000 在 5kHz 以下为 1000g pk；冲击（半正弦脉冲持续时间）方面，7264C - 500 为 5000g（300&mu;s 或更长），7264C - 2000 为 10000g（200&mu;s 或更长） 。

• 温度：工作温度范围为 0&deg;F 至 + 150&deg;F（-18&deg;C 至 + 66&deg;C） ，存储温度范围为 -65&deg;F 至 + 250&deg;F（-54&deg;C 至 + 121&deg;C），适应不同环境条件。

5. 校准数据：提供 100Hz、10g 峰值下，5.0Vdc 和 10.0Vdc 激励电压时的灵敏度；7264C - 500 的频率响应为 20Hz 至 3000Hz（相对于 100Hz 的偏差百分比），3000Hz 至 30000Hz 的 dB 图；7264C - 2000 的频率响应为 20Hz 至 5000Hz（相对于 100Hz 的偏差百分比），5000Hz 至 30000Hz 的 dB 图；5.0Vdc 和 10.0Vdc 下的零测量输出电压、最大横向灵敏度（灵敏度的百分比）、输入和输出电阻。

三、配件信息

1. 标配配件：EHM35 内六角扳手、EHW196 两个 0 号平垫圈、EH828 两个 0 - 80 x 3/16 英寸内六角圆柱头螺钉。

2. 选配配件：24328 - 3 导体屏蔽电缆、7953A 三轴安装块，满足用户多样化的使用需求。

四、注意事项

1. 型号 7264C - XXXTZ - Y - ZZZ 中，&ldquo;XXXTZ&rdquo; 表示校准选项（&ldquo;T&rdquo; 表示横向灵敏度小于 1%，&ldquo;Z&rdquo; 表示零测量输出小于 &plusmn;25mV ，可省略表示标准校准），&ldquo;Y&rdquo; 表示电缆护套颜色（2 代表白色），&ldquo;ZZZ&rdquo; 表示电缆长度（单位为英寸，小于等于 10 英尺时以 1 英尺为增量，大于等于 10 英尺时以 5 英尺为增量）。

五、获取支持

访问Endevco中国区授权代理商冠标公司官网 www.gp-tm.com 或致电 深圳总部电话0755-83283120，获取技术咨询、产品价格、定制服务及校准支持。
