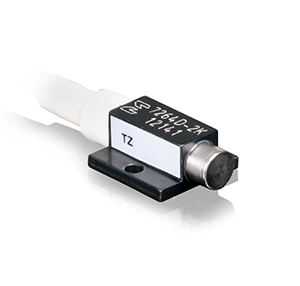

Endevco 7264D 型压阻式加速度传感器：冲击测量的专业之选

Endevco 7264D 型压阻式加速度传感器专为满足严苛的冲击和振动测量需求而设计，在汽车碰撞测试、航空航天设备冲击检测等领域发挥着关键作用，能够精准获取测量数据，为产品的安全性能评估提供有力支持。

一、产品特点

1. 轻巧坚固：仅重 1.4 克，采用黑色阳极氧化铝合金材质外壳，坚固耐用且体积小巧，在对重量敏感的应用场景中优势显著，能轻松安装在各类测试对象上，几乎不影响被测物体的原有状态。

2. 宽频直流响应：具备直流响应能力，频率响应可延伸至直流（稳态加速度），在 ±2% 最大偏差（参考 100Hz）下为 0 至 3000Hz，±5% 最大偏差（参考 100Hz）下为 0 至 6000Hz ，能有效测量长持续时间的瞬态冲击信号，准确捕捉复杂振动情况。

3. 高谐振频率：谐振频率大于 40000Hz，可捕获更多高频数据，在高频振动测量方面表现出色，为分析复杂振动信号提供了更丰富的数据支持。

4. 低阻尼设计：阻尼比最大为 0.005，在有效频率范围内几乎无相位偏移，确保测量信号的准确性和稳定性，使测量结果更可靠。

5. 高线性度与重复性：非线性度控制在 ±1%（满量程读数）以内，满量程冲击后的零重复性误差为 0.2 等效 g，测量数据稳定，为测试结果的准确性提供了有力保障。

6. 低横向灵敏度与零偏可选：选择 “TZ” 选项，可实现横向灵敏度小于 1% 且零测量输出小于 ±25mV，有效减少测量干扰，满足高精度测量需求。

7. 校准便捷：内置全桥电路并配备固定电阻，支持 2V、5V 和 10V 激励电压下的分流校准，每台设备均标配这三种电压下的校准数据，操作简单方便，用户可根据实际需求灵活选择校准电压。

二、技术规格

除非另有说明，以下性能规格均为在 + 75°F（+24°C）、10Vdc 条件下的典型值，并提供可追溯至美国国家标准与技术研究院（NIST）的校准数据。

1. 动态特性

• 测量范围：7264D - 2000 为 ±2000g。

• 灵敏度（100Hz、10g、10V 时）：典型值为 0.20mV/g，最小值为 0.15mV/g。

• 频率响应：在 ±2% 最大偏差（参考 100Hz）下为 0 至 3000Hz；在 ±5% 最大偏差（参考 100Hz）下为 0 至 6000Hz。

• 安装谐振频率：典型值大于 40000Hz。

• 阻尼比：最大为 0.005。

• 横向灵敏度：最大值为 3%，选择 “T” 选项时可小于 1%。

• 零测量输出：最大为 ±50mV，选择 “Z” 选项时可小于 ±25mV。

• 热零漂（0°F 至 + 150°F（-18°C 至 + 66°C），参考 75°F（24°C））：每 V 典型值为 ±1mV，每 V 最大值为 ±2.5mV。

• 热灵敏度漂移：在 0°F 至 + 150°F（-18°C 至 + 66°C），每 °C 为 -0.10% 典型值（每 °F 为 -0.06% 典型值）；在 65°F 至 + 85°F（+18°C 至 + 29°C），参考 75°F（24°C）时，典型偏差为 ±1.0%。

• 预热时间：1ms，能快速进入稳定工作状态。

• 基底应变灵敏度（每 250μ 应变，依据 ISA 37.2）：0.1 等效 g 值，受基底应变影响较小。

• 机械过载止动：典型值为 5000g，最小值为 2500g，有效保护传感器免受过度冲击损坏。

2. 电气特性

• 激励电压：2.0 至 10Vdc，用户可根据实际需求灵活选择。

• 输入电阻：530 至 900 欧姆。

• 输出电阻：530 至 1800 欧姆。

• 绝缘电阻：在 50Vdc 下，引线与外壳、引线与屏蔽层之间的绝缘电阻最小值为 100 兆欧，保障电气安全。

3. 物理特性

• 外壳材料：黑色阳极氧化铝合金。

• 电气连接：集成电缆，包含 4 根 32AWG 特氟龙绝缘导线、编织屏蔽层和硅胶护套，电缆长度可定制。

• 安装扭矩：推荐安装扭矩为 2.6in - lbf（0.29Nm），确保安装稳固。

• 重量：传感器重 1.4 克，电缆每米重 9 克，整体轻巧便携。

4. 环境特性

• 加速度极限（任意方向）：静态为 10000g；正弦振动在 5kHz 以下为 1000g pk；冲击（半正弦脉冲持续时间）为 10000g（200μs 或更长）。

• 温度：工作温度范围为 0°F 至 + 150°F（-18°C 至 + 66°C） ，存储温度范围为 -65°F 至 + 250°F（-54°C 至 + 121°C），适应不同环境条件。

5. 校准数据：提供 100Hz、10g 峰值下，2Vdc、5Vdc 和 10Vdc 激励电压时的灵敏度；频率响应为 20 至 6000Hz（相对于 100Hz 的偏差百分比），10Vdc 下 6000Hz 至谐振频率的 dB 图；2Vdc、5Vdc 和 10Vdc 下的零测量输出电压、输入和输出电阻。

三、配件信息

1. 标配配件：EHM35 内六角扳手、EHW196 两个 0 号平垫圈、EH828 两个 0 - 80 x 3/16 英寸内六角圆柱头螺钉。

2. 选配配件：24328 - 3 四芯屏蔽电缆、7953A 三轴安装块，满足用户多样化的使用需求。

四、注意事项

1. 不使用传感器时，应保留安全套筒，防止操作过程中可能造成的损坏。

2. 型号 7264D - 2KTZ - Y - ZZZ 中，“2K” 表示满量程 2000g；“T” 表示横向灵敏度小于 1%；“Z” 表示零测量输出小于 ±25mV；“Y” 表示电缆护套颜色（2 代表白色）；“ZZZ” 表示电缆长度（单位为英寸）。
