VC变电容加速度传感器
三轴，低g值静态
773A+7730堆叠=六自由度加速度传感器
量程：±8/±15/±50/±100/±200 g
灵敏度：250/133/40/20/10 mV/g 典型值
频率响应：0-450/0-450/0-750/0-1200/0-1200 Hz （±5%）
冲击极限：10,000 g
工作温度：-40～+105 ℃
重量：9 gm

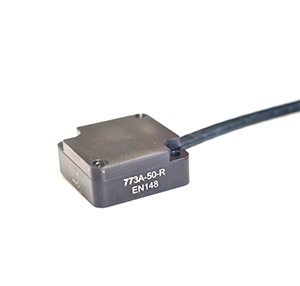

Endevco® 773 三轴可变电容式加速度传感器，汽车平顺性、赛车与高速铁路低加速度测量。
一、产品概述
773 型加速度传感器是一款三轴低 g 直流加速度传感器，采用独特的可变电容微传感器。该产品专为汽车平顺性、赛车与高速铁路环境中较低加速度的测量设计。典型应用场景要求传感器在遭受冲击运动后立即测量整体运动，并在强振动输入环境下正常工作。
该加速度传感器提供两种供电选项。"U" 选项允许在 7V 至 36V 范围内工作。"R" 选项允许在稳压 5V 激励电压下工作。该加速度传感器提供单端输出，偏置电压 2.5V。每个轴具有独立的电源和接地。
二、产品特点
* 5、10、30、50、100 和 200 g 多量程可选
* 每个轴具有独立电源和接地
* 频率响应从直流至 2,000 Hz
* 坚固的外壳和电缆
* 工作温度 -40 ～ +100°C
三、技术规格
除非另有说明，所有性能规格均为典型值，参考条件为 +24°C 和 100 Hz。产品附带可溯源至美国国家标准与技术研究院（NIST）的校准数据。
| 技术规格 | |||||||
| 动态特性 | 单位 | -5 | -10 | -30 | -50 | -100 | -200 |
| 量程 | g | ±5 | ±10 | ±30 | ±50 | ±100 | ±200 |
| 灵敏度 | mV/g | 400 ±20 | 200 ±10 | 66 ±4 | 40 ±2 | 20 ±1.0 | 10 ±1.0 |
| 频响特性（±5% 典型值） | Hz | 0 ～ 200 | 0 ～ 750 | 0 ～ 750 | 0 ～ 750 | 0 ～ 1,000 | 0 ～ 1,000 |
| （±1dB 最大值） | Hz | 0 ～ 300 | 0 ～ 1,500 | 0 ～ 2,000 | 0 ～ 2,000 | 0 ～ 2,000 | 0 ～ 2,000 |
| （±3dB 典型值） | Hz | 0 ～ 550 | 0 ～ 2,500 | 0 ～ 2,800 | 0 ～ 2,800 | 0 ～ 5,000 | 0 ～ 5,000 |
| 零点测量输出 | mV | ±75 | ±75 | ±75 | ±75 | ±75 | ±75 |
| 横向灵敏度 | % 最大值 | 3.0 | 3.0 | 3.0 | 3.0 | 3.0 | 3.0 |
| 热零点漂移（最大值） | |||||||
| -40 ～ +100°C | %FSO | ±2.0 | ±2.0 | ±2.0 | ±2.0 | ±2.0 | ±2.0 |
| 热灵敏度偏移（最大值） | |||||||
| -40 ～ +100°C | % | ±2.0 | ±2.0 | ±2.0 | ±2.0 | ±2.0 | ±2.0 |
| 非线性与迟滞 | %FSO | ±0.5 | ±0.5 | ±0.5 | ±0.5 | ±0.5 | ±0.5 |
| 固有频率 | Hz | 1,700 | 2,700 | 5,500 | 5,500 | 9,800 | 9,800 |
| 分辨率 | 等效 g | 0.0005 | 0.001 | 0.003 | 0.005 | 0.01 | 0.02 |
| 电气特性 | |||||||
| 激励电压 | "R" 选项：5 Vdc（需稳压 5V 供电；最大 7V 不损坏）；"U" 选项：7 ～ 36 Vdc（最大 45V 不损坏） | ||||||
| 电流消耗 | mA | 8 最大值（每个轴），24 最大值（总计） | |||||
| 输出阻抗 | Ω | 100 最大值 | |||||
| 负载 | 10kΩ 电阻最小值；50pF 电容最大值 | ||||||
| 残余噪声 | 50µV rms 典型值，100µV rms 最大值；0.5 ～ 100 Hz；500µV rms 典型值，1.0 mV rms 最大值；0.5 Hz ～ 10 kHz | ||||||
| 输入电压保护 | 反接保护（仅 "U" 选项） | ||||||
| 绝缘电阻 | MΩ | 100 最小值（50 Vdc 条件下，壳体至引线短接，屏蔽至引线短接） | |||||
| 物理特性 | |||||||
| 重量 | 24 克（不含电缆）加电缆 20 克/米 | ||||||
| 壳体材料 | 阳极氧化铝合金 | ||||||

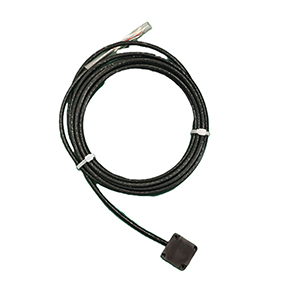

| 电缆类型 | 一体化 10 芯导线，#28 AWG PVC 绝缘引线，屏蔽层，黑色 PVC 护套 | ||||||
| 安装/扭矩 | 两颒 #4 或 M3 螺钉 / 6 lbf-in (0.7 N·m) | ||||||
| 环境特性 | |||||||
| 冲击极限 | g | 10,000（0.15 ms 半正弦脉冲） | |||||
| 温度 | |||||||
| 工作 | °C | -40 ～ +100 | |||||
| 存储 | °C | -40 ～ +100 | |||||
| 湿度 | IP67 | ||||||
| 校准 | |||||||
| 灵敏度 | -5：1g、100Hz 条件下测量；其他量程：10g、100Hz 条件下测量 | ||||||
| 频响特性 | -5：1g、20 ～ 1,000Hz 条件下测量；其他量程：10g、20 ～ 10,000Hz 条件下测量 | ||||||
| 零点测量输出 | 室温下测量 | ||||||
