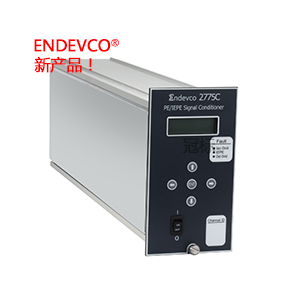

Endevco® 2775C 信号适调仪,单通道低噪声高增益 PE/IEPE 适调仪,AC / DC / 伺服三路输出。
一、产品概述
Endevco® 2775C 是一款单通道、低噪声、高增益信号适调仪,专为压电(PE)与内置电子压电(IEPE)传感器设计。其高度可配置,可与多种传感器灵活配套,适用于环境试验室、航空航天试验台、校准系统及其他通用振动实验室测试。本机提供三种标准输出:与电荷输入成正比的 AC 输出电压(最大 ±40 mA 电流输出,可驱动大电容负载);10 Vdc 满量程、可驱动 X-Y 记录仪的 DC 输出;以及 SERVO 输出。AC 与 DC 输出最大增益为 10,000,SERVO 输出为固定 mV/pC 输出、最大增益 1,000。PE/IEPE 输入满量程范围宽达 0.01 ~ 100k EU;IEPE 输入提供 4.3 mA 或 9.2 mA 可选恒流。内置 2 极可编程滤波器(低通 / 高通 / 带通)与可编程积分器(速度 / 位移输出),并可通过前面板、RS-232 或 10/100 以太网控制。
二、产品特点
* AC、DC 与伺服(SERVO)三种输出
* PE、IEPE 与 RCC 输入
* 可切换输入 / 输出隔离
* 增益高达 10,000
* 宽频率响应,120 kHz 带宽(-3 dB 转角)
* 可接外部校准(ExtCal)信号
* 可编程积分:速度与位移输出
* 2 极可编程高通 / 低通滤波;可作为 2775B 的直接替代
三、技术规格
除非另有说明,所有规格均为典型值,参考 +24 ℃ 与 100 Hz 条件。
| 技术规格 | ||
| 参数 | 单位 | 2775C |
| 输入特性 | ||
| PE 输入 | 高阻单端电荷模式,一侧接信号地 | |
| 最大电荷输入 | pC | <100,000 |
| 源电阻 | MΩ | >10 |
| 源电容 | pF | <30,000 |
| IEPE / RCC 输入 | 内置电子压电型,单端一侧接信号地,两线制恒流供电 | |
| 恒流激励 | mA | 4.3 或 9.2 |
| 电流精度 | mA | ±0.5 |
| 顺应电压 | Vdc | <22 |
| 最大输入电压 | V | <22(AC + DC 分量) |
| 输入阻抗 | MΩ / pF | 100 / 33,000 |
| 校准输入阻抗 | kΩ | 100 |
| 校准频响(±5%) | Hz | 2 ~ 50,000(参考 1 kHz) |
| 共模抑制 | dB | ≤-60(10 Hz ~ 1,000 Hz) |
| 输出特性 | ||
| AC 输出 | 单端,一侧接电路地,与输入成比例 | |
| 最小线性输出(AC) | Vpk | 10 |
| 最大输出电流(AC) | mA | 40 |
| 直流偏置(AC) | mV | ≤20 |
| DC 输出 | 单端,一侧接地;输出与输入成比例或为 %FS 输出 | |
| 最大线性输出(DC) | Vdc | 10 |
| 最大输出电流(DC) | mA | 20 |
| 直流偏置(DC) | mV | ≤30(增益 ≤1,000) |
| SERVO 输出 | 单端,一侧接地,与输入成比例 | |
| 输出灵敏度(SERVO) | mV/EU | 0.1、1.0、10 或 100 |
| 最小线性输出(SERVO) | Vpk | 10 |
| 最大输出电流(SERVO) | mA | 30 |
| 直流偏置(SERVO) | mV | ≤20 |
| 保护 | 所有输出均具短路保护 | |
| 传输特性 | ||
| 增益范围(AC 与 DC) | 0 ~ 10,000 可编程 | |
| 分辨率 | 0.0025(0 ≤ 增益 <10);0.025(10 ≤ 增益 <100);0.25(100 ≤ 增益 ≤1,000);2.5(1,000 < 增益 <10,000) | |
| 增益精度 | AC ±0.5%;DC ±1.0%(1 kHz,滤波关闭) | |
| 线性度 | ±0.1% 满量程(1 kHz 最佳拟合直线) | |
| 宽带频率响应(±5%) | Hz | 0.5 ~ 50,000(参考 1 kHz) |
| PE 噪声 | 0.01 pC-RMS + 0.0015 pC-RMS/1,000 pF 源电容(RTI),或 1 mV RMS(RTO),取较大者 | |
| IEPE 噪声 | 10 µV-rms(RTI)或 1 mV-rms(RTO),取较大者 | |
| 可编程滤波器 | 2 极高通巴特沃斯 + 2 极低通巴特沃斯,转角由内部 DIP 开关选择 | |
| 高通转角(-5%,+12 dB/oct) | Hz | 2.0、10 |
| 低通转角(-5%,-12 dB/oct) | Hz | 100、200、500、1K、2K、5K、10K |
| 可编程积分器 | 加速度→速度,或加速度→位移 | |
| 校准输出 | OutCal 精度 2% @1 kHz ±100 Hz;ExtCal 精度 2% @1 kHz(均为满量程输出) | |
| 环境特性 | ||
| 工作温度 | °C | 0 ~ +50 |
| 存储温度 | °C | -40 ~ +85 |
| 湿度 | 0 ~ 90%,非冷凝 | |
| 电气特性 | ||
| 供电电压 | VDC | 12(≥500 mA) |
| 功耗 | W | 1.2(12 VDC 时 100 mA) |
| 隔离 | 输入-输出信号地 隔离;输入-输出壳体地 隔离;输出信号地-壳体地 默认不隔离 | |
| 物理特性与连接器 | ||
| 外形尺寸 | cm | 12.7 × 7.1 × 33(5.0 × 2.78 × 13 in) |
| 重量 | kg | 0.9(1.9 lbs) |
| 外壳材料 | 铝合金 | |

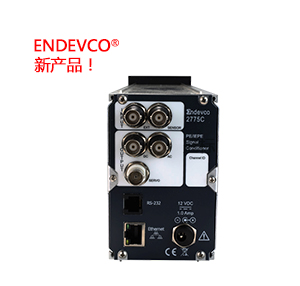

| 后面板连接器 | 传感器输入 / ExtCal / AC / DC / SERVO 均为 BNC;电源 DC 桶形插孔 5.5 × 2.1 mm;RS-232 为 RJ-11;10/100 以太网为 RJ45 | |
| 附件与备注 | ||
| 使用手册 | EDVIM2775C(官网下载) | |
| 电源 | 100-17355-60 通用 AC-DC 电源 | |
| 网线 | EDVEW1368 6 ft CAT5 以太网线 | |
| 电源线 | 017AXX | |
| 19 英寸机架 | 4948A(选配,最多可装 6 台) | |
