信号适调仪
差分压电，升级替代6634C
输入类型： PE，IEPE，RCC
通道数： 1
最大输入电荷：33000pC
最大输入电压：10V pk
宽带输出频响：2Hz~26kHz
线性输出范围：0~±10V pk （最小值）

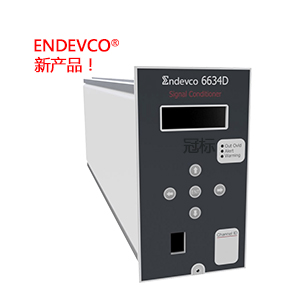

Endevco® 6634D 信号适调仪，差分压电（PE）振动信号适调仪，可编程滤波与报警输出。
一、产品概述
Endevco® 6634D 型振动放大器用于调理并显示旋转机械的振动数据。仪器可接受差分压电与单端压电传感器、电压输出 ICP 传感器、速度线圈以及远程电荷转换器（RCC）的输入。满量程 AC 与 DC 输出范围可按用户选定的工程单位编程，分别表示加速度、速度或位移。可通过前面板、以太网或 RS-232 接口编程，非易失存储器最多可存储并调用 10 组设置。其他特性包括可编程 6 阶高通 / 低通 / 带通滤波器，以及两路 TTL 兼容的锁定式报警输出（警告与警报）。6634D 为 6634C 的替代升级型号。
二、产品特点
* 输入类型：PE、差分 PE、IEPE 与 VELCOIL / RCC
* 输出可选加速度、速度、位移
* AC 与 DC 输出范围可编程
* 10/100 以太网与 RS-232 接口
* 可编程 6 阶高通 / 低通 / 带通滤波器
* 两路 TTL 兼容锁定式报警输出（警告与警报）
* 英制 / 公制单位用户可选
* 6634C 的替代升级型号，最多存储 10 组设置
三、技术规格
除非另有说明，所有规格均为典型值，参考 +24 ℃ 与 100 Hz 条件。
| 技术规格 | ||
| 参数 | 单位 | 6634D |
| 输入特性 | ||
| 压电（PE）输入 | 单端（SEPE）或差分；加速度计灵敏度限 1.5 ～ 150 pC/g | |
| 最大输入电荷 | pC | 30,000 |
| 源电阻 | MΩ | ≥10（满足全部规格） |
| 源电容 | nF | ≤20（满足全部规格） |
| RCC 输入 | VEL-COIL 或 RCC，软件可选；恒流 8.5 mA ±10%；顺应电压 24 V max / 20 V min；输入灵敏度限 15 ～ 150 mV/g | |
| 速度线圈输入 | kΩ | 100；输入灵敏度限 15 ～ 1,500 mV/IPS |
| 外部校准（EXT-CAL） | pF | 输入电容 1,000 ±0.5%；最大输入电压 10 V pk |
| 宽带输入 | 来自外部滤波器；输入阻抗 ≥10 MΩ；外滤波增益 1 ±1%；最大输入电压 10 V pk | |
| 数字离散输入 | TTL 兼容；/Alm-reset 与 /Sys-cal（低脉冲 ≥100 ms，内含上拉） | |
| 输出特性 | ||
| 输出类型 | 所有输出均为单端并具短路保护 | |
| 输出负载 | ≥10 kΩ，≤3,000 pF | |
| 宽带 / 速度 / 位移 | V pk | 线性范围 0 ～ ±10（最小）；偏置电压 ≤15 mV DC |
| 加速度输出 | V pk | 线性范围 0 ～ ±10（最小）；偏置电压 ≤15 mV DC |
| AC 输出 | V | 满量程 1 / 5 / 10 软件可选；加速度 2 ～ 200 g pk（FS）、速度 1 ～ 100 ips pk（FS）、位移 0.5 ～ 50 mils pk（FS）；偏置 ≤10 mV DC |
| DC 输出 | V | 满量程 1 / 5 / 10 软件可选；加速度 2 ～ 200 g pk（FS）、速度 1 ～ 100 ips pk（FS）、位移 0.5 ～ 50 mils pk（FS） |
| 数字离散输出 | TTL 兼容；Sink ≤12 mA @0.7 V，Source ≤1 mA @2.4 V | |
| 传输特性 | ||
| 输入灵敏度 | PE 1.5 ～ 150 pC/g；速度线圈 15 ～ 1,500 mV/ips；RCC 15 ～ 150 mV/g | |
| 输出灵敏度 | BB / 加速度输入 50 mV pk/g pk；BB / 速度线圈输入 100 mV pk/ips pk；加速度 50 mV pk/g pk；速度 100 mV pk/ips pk；位移 400 mV pk/mil pk | |
| 典型频率响应（相对 300 Hz） | 宽带 <2 Hz ～ >26 kHz；加速度 <3 Hz ～ >26 kHz；AC 加速度 3.3 Hz ～ 14.9 kHz（均为 -5% 点） | |
| 精度（30 ～ 500 Hz） | 宽带与加速度 0.5% FS ±2% 读数；速度 0.5% FS ±2.5%；位移 0.5% FS ±3%；AC 0.5% FS ±3%；DC 1% FS ±1.5%（SEPE 与速度 / RCC）或 ±2.0%（差分） | |
| 可编程滤波 | 6 阶；低通 50 Hz ～ 10 kHz；高通 5 Hz ～ 500 Hz | |
| 报警 | 电平 1.0% ～ 100% 满量程可编程（100% 禁用报警）；精度 1% of DC 输出；触发时间 3 ± 0.5 s | |
| 过载 | 输出超过满量程 100% 持续 3 s 以上时触发 | |
| 环境特性 | ||
| 工作温度 | °C | +5 ～ +52 |
| 存储温度 | °C | -40 ～ +85 |
| 相对湿度 | % R.H. | 95 |
| 电气特性 | ||
| 供电电压 | VDC | 12 ～ 16 |
| 电流 | mA | 典型 520 |
| 物理特性与连接器 | ||
| 外形尺寸 | cm | 12.7 × 7.1 × 33（5.0 × 2.78 × 13 in） |
| 重量 | kg | 0.9（1.9 lbs） |
| 压电输入 | 差分 BNC / 单端 BNC | |
| RCC / 速度线圈输入 | 差分 BNC | |
| 外部校准输入 | 单端 BNC | |
| 离散输入 | 25 针 “D” | |
| 电源输入 | DC 桶形插孔 5.5 × 2.1 mm（中心正） | |
| 10/100 以太网 | RJ45 插孔 | |
| RS-232 | DB-9（母） | |
| 附件与备注 | ||
| 通用电源 | 100-17355-60，12 VDC | |
| 连接器 | EDVEP316 双轴 BNC，2 件；EDVEJ1167-U 25 针 “D”，1 件；070A02 10-32 插孔转 BNC 插头 | |
| 电源线 | 017AXX | |
| 使用手册 | 78484（官网下载） | |
| 编程手册 | 79318（官网下载） | |
| 19 英寸机架 | 4948A（每 6 台 6634D 用 1 个，选配） | |
