单通道在线信号适调仪
机载应用，小型，重量轻
输入类型： IEPE
通道数： 1
增益： 0.1-100 mv/pC
下限截止频率： 0.7(-3dB)Hz
上限截止频率： 30-40K(可选)(-3dB)Hz
工作温度： -55～100 ℃
重量：34 克

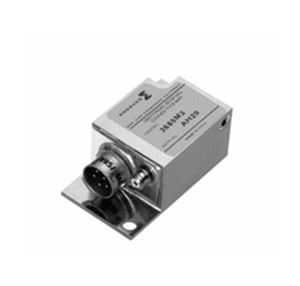

Endevco® 2685MX 信号适调仪，机载 IEPE 放大器（2685M1-M7），双输出、增益可调、可选低通滤波。
一、产品概述
Endevco® 2685M1-XXX 至 M7-XXX 型机载适调器专为 IEPE 传感器设计。混合微电路结构带来小体积、高可靠性与低功耗。2685 提供恒流源为传感器内置电子供电，同时保持两线制连接；模块化结构使增益与滤波器选择极为灵活。本机具备两路输出——偏置输出与无偏置输出，两者共用同一增益控制。M1 ～ M7 定义放大器增益（见 Table 1），-XXX 定义可选滤波器的上限截止频率（-5% 点，见 Table 2），例如 -101 对应低通平坦至 100 Hz、-502 对应平坦至 5,000 Hz。
二、产品特点
* 适配 IEPE 传感器，适用于机载应用
* 小型、坚固、重量轻
* 双输出：偏置与无偏置，共用同一增益控制
* 增益可调（M1 ～ M7 定义增益范围）
* 可选低通滤波器（-XXX 定义上限截止频率）
* 混合微电路结构，低功耗
* 10 圈微调电位器设定增益
* 配附件套件，安装便捷
三、技术规格
除非另有说明，所有规格均为典型值，参考 +24 ℃ 与 100 Hz 条件。
| 技术规格 | ||
| 参数 | 单位 | 2685MX |
| 输入特性 | ||
| 类型 | 单端，一侧接信号地；兼容两线制恒流远程电子传感器 | |
| 源电阻 | Ω | ≤100 |
| 激励电流 | mA | 典型 4.3 |
| 源阻抗 | kΩ | ≥40 |
| 过载恢复 | 5 Hz ～ 20 kHz 内任意频率的 15 V pk-pk 单端信号，除削波外输出无杂散响应 | |
| 输出特性 | ||
| 类型 | 偏置与无偏置输出均为单端，一侧接电路地 | |
| 负载阻抗 | kΩ | 两输出负载电阻并联 ≥10 方可满足全部规格 |
| 输出阻抗（偏置） | Ω | ≤50，直流耦合 |
| 输出阻抗（无偏置） | Ω | ≤50，串联至少 16 μF |
| 直流偏置电压（偏置输出） | 2.50 V ±3%（负载 ≥10 kΩ） | |
| 直流偏置电压（无偏置输出） | 0.00 V +0.050 V / -0.00 V | |
| 线性输出电压（偏置） | V pk-pk | ≥4.65（10 kΩ 负载） |
| 线性输出电压（无偏置） | V pk-pk | ≥4.65（1 MΩ 负载） |
| 受限输出电压（偏置） | V | 0.00 +0.075/-0.000 与 5.30 +0.00/-0.30 |
| 受限输出电流（两输出） | mA pk-pk | ≥0.465（10 kΩ 负载） |
| 传输特性 | ||
| 增益范围 | 可调，由 M1 ～ M7 定义（0.1 ～ 100 mV/mV，见 Table 1） | |
| 增益稳定性（电源） | 规定范围内 ≤0.25% | |
| 频率响应 | 以 20 Hz 响应为参考，上限截止频率由 -XXX 后缀定义（-5% 点，见 Table 2） | |
| 幅值线性度 | 相对最佳拟合直线 ±0.5% 读数 | |
| 总谐波失真 | 输出限值内 <0.5% | |
| 残余噪声 | µV rms | 50（RTI）或按 RTO 折算 |
| 冲击与振动灵敏度 | mV/g | ≤0.01（RTI） |
| 环境特性 | ||
| 工作温度 | °C | -55 ～ +100 |
| 存储温度 | °C | -73 ～ +125 |
| 湿度 | % R.H. | 100（密封螺钉焊接后），符合 MIL-STD-810D 方法 507.2 程序 III |
| 高度 | 密封螺钉焊接后无影响 | |
| 振动 | 120 mils D.A.，5 Hz ～ 55 Hz；20 g，55 Hz ～ 2,000 Hz | |
| 冲击 | 100 g，6.5 ms 锯齿波 | |
| 电气特性 | ||
| 供电电压 | VDC | 20 ～ 32（标称 28） |
| 电流 | mA | ≤30 |
| 极性保护 | 28 V 电源反接不损坏 | |
| 壳体隔离 | MΩ | 壳体地与信号地之间 ≥50（@50 VDC） |
| 物理特性 | ||
| 外形尺寸 | 见产品外形图 | |
| 安装方式 | 6-32 螺钉 | |
| 壳体材料 | 铝合金，化学镀镍 | |
| 重量 | gm | ≤34（1.2 oz） |
| 输入连接器 | 10-32 同轴 | |
| 输出连接器 | Viking VR5/4AG15（A 脚 28 VDC、B 脚无偏置输出、C 脚偏置输出、D 脚电源与信号地、E 脚壳体地） | |
| 增益控制 | 10 圈微调电位器 | |
| 附件与备注 | ||
| 附件套件 | 21997 | |
| 配套插头 | EP38（Viking VP5/4CE6），1 件 | |
| 护罩 | EP35（Viking VS4/16C5），1 件 | |
| 灌封套 | EP31（Viking VS4/16C9），1 件 | |
| 紧固件 | EHW172 锁紧垫圈 #6，2 件；EH293 螺钉 6-32 × 3/4，1 件；EH535 螺钉 6-32 × 1/4，1 件 | |
| 型号说明 | 2685MY-XXX：M 号定义增益范围（Table 1），XXX 定义上限截止频率（Table 2） | |
