问题：
133型信号适调仪（3通道）如何做内部校准呢？
回答：
校准程序是"Special"模式功能，通过按下< Select Function >按键，同时连续按下< Left >和< Right > EDITS按键初始化此模式。参考IM133操作手册的17页。

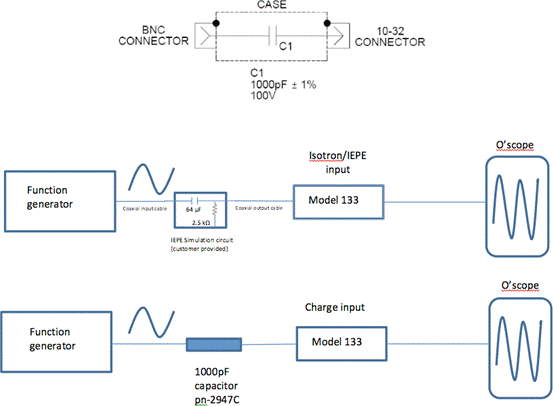

此校准操作将一个固定的输入电压接入至合适的输入端，电压值参考用户手册。对于电荷输入，将电压信号通过一个1000pF的精密电容器。见图1。
1. 共有7个关键系数 (K1-K7) *
● K1-K3 电压输入（集成电路压电式传感器输入端）
● K4 & K7电荷输入，使用1000pF电容器
(1000pF电容器——美捷特产品型号2947C)
图1
● 公式： Q = EC
● 其中：
· Q = 电荷，单位pC
· E = 电压，单位V
· C = 电容，单位pF
2. 增益调节：固定输入电压（频率300Hz）
● K1-K3 (将电压信号接入Isotron输入接口), K4 & K7 (电荷信号接入电荷输入接口)
· 设置每个系数对应的输入信号;
· K1-30mV rms
· K2-300mV rms
· K3-3000 mV rms
· K4 & K7- 3000pC rms[ 3000mV rms通过1000pF 电容器 = 3000pC rms]
· 通过< EDIT>按键调整系数。例如，调整LED显示的校准常量直至获得期望的输出值。

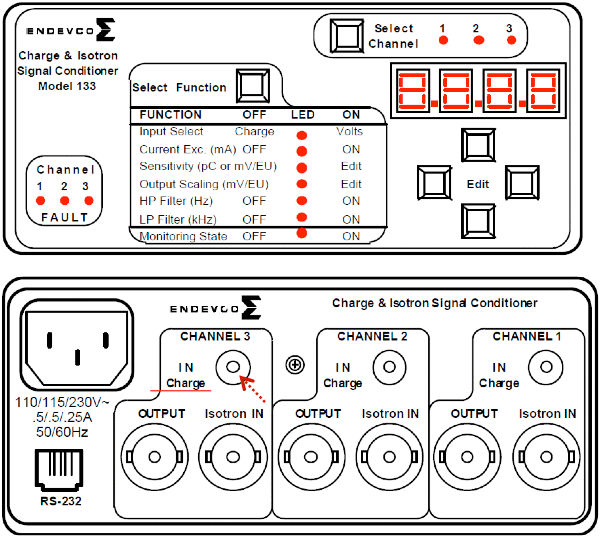

图2
3. 验证增益设置的正确性
● 返回至normal工作模式
● 在系数范围内设置量程（如，对于K2，10 < gain < 100，设为50）
● 将输入信号设置在合适的幅值，使用示波器确保输出信号足够大，但未削波
● 测量输出并计算实际增益（增益=输出/输入）
结果应在设定值的0.5%范围内
* 系数K5 & K6用于显示A/D转换。给定正确的输入和初始化，自动调整。数值显示仅用于参考。
