数据记录仪
冲击数据记录仪，IP67
外形尺寸：72 × 72 × 22 mm
防护等级：IP67
抗冲击耐受：正常工作 500g；极限耐受 2000g
工作温度：充电电池款：-20 ~ +60℃；一次性电池款：-20 ~ +85℃
内置传感器：三轴 MEMS 加速度传感器 + 置温度传感器
采样速率：
PRO（1000 ~ 20,000 sps/ch 可编程）
PRO-HB（5,000 ~ 20,000 sps/ch 可编程）

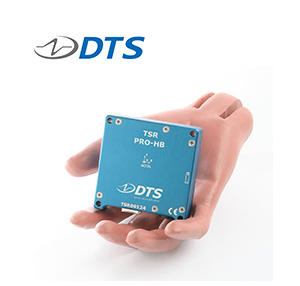

TSR PRO冲击数据记录仪系列
一、产品概述
TSR PRO 紧凑型加固三轴加速度记录仪，专为无人值守冲击、振动长期监测设计，一体化集成传感、供电、存储单元，安装部署简单，支持短时间动态试验与数月超长待机监测；提供充电锂电池 / 一次性锂电池两种供电方案，可批量分散布置在试件、包装、设备表面记录冲击事件。配套 TSR PRO-HB 高带宽版本，适配高频动态冲击采集。
二、技术规格
| 技术规格 — TSR PRO | ||||
| 参数 | TSR PRO（标准版） | TSR PRO-HB（高带宽版） | ||
| 产品定位 | 标准型三轴加速度冲击记录仪 | 高带宽型三轴加速度冲击记录仪 | ||
| 内置传感器 | MEMS 三轴加速度传感器（DC 响应） | MEMS 三轴加速度传感器（DC 响应） | ||
| 加速度量程 | ±20 g / ±50 g / ±250 g 三档可选 | ±500 g（单量程） | ||
| 频率响应 | DC ~ 300 Hz | DC ~ 1650 Hz | ||
| 4 极 Butterworth 滤波器 | 4 极 Butterworth 滤波器 | |||
| SAE/ISO Class 180 | SAE/ISO Class 1000 | |||
| 采样率 | 1,000 ~ 20,000 sps/ch 可编程 | 5,000 ~ 20,000 sps/ch 可编程 | ||
| ADC 分辨率 | 16-bit（每通道独立） | 16-bit（每通道独立） | ||
| 预触发数据 | 512 采样点 | 512 采样点 | ||
| 存储容量 | 1 GB 非易失闪存 | 1 GB 非易失闪存 | ||
| 事件存储 | 最多 2,000 组事件 | 最多 2,000 组事件 | ||
| 连续记录 | 34 小时 @1k sps | 34 小时 @1k sps | ||
| 外形尺寸 | 72 × 72 × 22 mm | 72 × 72 × 22 mm | ||
| 重量 | 237 g | 237 g | ||
| 外壳材质 | 阳极氧化铝 | 阳极氧化铝 | ||
| 连接器 | DB15F 多信号连接器 | DB15F 多信号连接器 | ||
| 防护等级 | IP67 | IP67 | ||
| 工作温度 | 充电电池款：-20 ~ +60 ℃ | 充电电池款：-20 ~ +60 ℃ | ||
| 一次性电池款：-20 ~ +85 ℃ | 一次性电池款：-20 ~ +85 ℃ | |||
| 湿度 | 95% RH 非凝露 | 95% RH 非凝露 | ||
| 抗冲击（工作） | 500 g | 500 g | ||
| 抗冲击（极限耐受） | 2,000 g | 2,000 g | ||
| 通信接口 | USB 2.0（数据下载 + 电池充电） | USB 2.0（数据下载 + 电池充电） | ||
| 外部触发 | 支持触点闭合 / 隔离电压输入触发 | 支持触点闭合 / 隔离电压输入触发 | ||
| 触发输出 | 支持电压 / 触点闭合输出 | 支持电压 / 触点闭合输出 | ||
| 时间同步 | 内置 RTC 实时时钟，每条事件自动时间戳 + 温度标记 | 内置 RTC 实时时钟，每条事件自动时间戳 + 温度标记 | ||
| 触发模式 | 各轴独立加速度阈值触发、外部硬件电平触发 | 各轴独立加速度阈值触发、外部硬件电平触发 | ||
| 记录模式 | 事件触发记录、连续记录、循环缓存 | 事件触发记录、连续记录、循环缓存 | ||
| 省电模式 | 运动感应唤醒（Motion Sense）、磁感应唤醒（Magnet Detect） | 运动感应唤醒（Motion Sense）、磁感应唤醒（Magnet Detect） | ||
| 电池选项 | ① 内置可充电锂电池（900 mAh） | ① 内置可充电锂电池（900 mAh） | ||
| ② 可更换一次性锂电池（2400 mAh） | ② 可更换一次性锂电池（2400 mAh） | |||
| 电池续航（活跃模式） | 充电电池：约 24 小时 | 充电电池：约 24 小时 | ||
| 一次性电池：约 72 小时 | 一次性电池：约 72 小时 | |||
| 电池续航（休眠模式） | 充电电池：最长 3 个月 | 充电电池：最长 3 个月 | ||
| 一次性电池：最长 6 个月 | 一次性电池：最长 6 个月 | |||
| 外部供电 | 支持 6~36 VDC 外部供电（通过 15 针 D-Sub 连接器） | 支持 6~36 VDC 外部供电（通过 15 针 D-Sub 连接器） | ||
| 内置温度传感器 | 有（每事件自动标记温度） | 有（每事件自动标记温度） | ||
| 配套软件 | TSR Control（Windows） | TSR Control（Windows） | ||
| 支持波形查看、滤波、HIC 计算、数据导出 | 支持波形查看、滤波、HIC 计算、数据导出 | |||
| 校准资质 | NIST 可溯源，ISO 17025（A2LA 认可）可选 | NIST 可溯源，ISO 17025（A2LA 认可）可选 | ||
| 标准合规 | ISO 6487、SAE J211、NHTSA、FAA | ISO 6487、SAE J211、NHTSA、FAA | ||
| 应用场景 | 包装运输跌落、仓储物流监测、设备长期振动监测、零部件路试、人体冲击生物力学、HIC 头部损伤计算 | 高频瞬态冲击、爆炸冲击、金属碰撞、高能载荷试验、高 g 冲击测试、赛车动态、运动装备冲击 | ||
四、获取支持
冠标公司作为业内高性能传感测量解决方案提供商，致力于为行业用户提供专业的产品咨询与技术支持服务。长期与国际领先设备制造商合作，团队具备测量系统集成与二次开发能力。获取产品选项、技术规格、应用解决方案、产品报价、定制化服务或校准支持，请致电深圳总部电话：0755-83283120。
