DTS TSR 冲击数据记录仪系列
一、产品概述

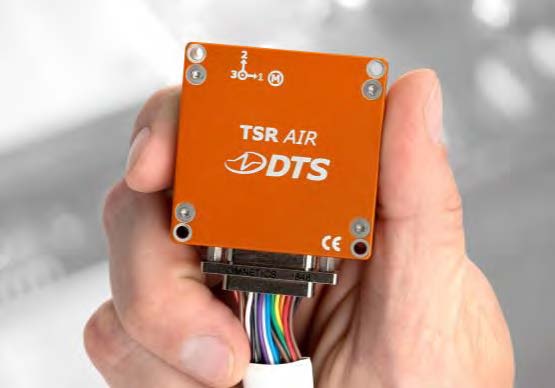

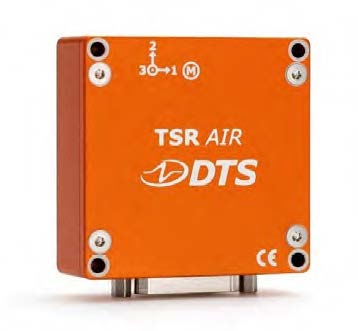

TSR AIR 是集成6DOF 六自由度内置传感的微型机载数据记录仪，支持离线本地存储 + 以太网实时数据流双模式，工业加固级，自带内置锂电池，无需外接采集主机即可独立记录冲击、振动、姿态数据；适配飞行器试飞、无人机、降落伞开伞测试、发动机振动、整车碰撞、贵重货物运输监测、弹射测试等无人值守长期监测场景。 核心特性：休眠唤醒省电机制、多触发模式、PTP/IRIG/GPS 高精度同步、兼容 SLICE 总线时序协议。
二、产品特点
内置传感器和存储器的独立数据记录仪
体积小、重量轻、便于快速安装与测试
内部传感器
* 涵盖全动态范围的多个加速度传感器
* 角速度传感器 (高速率陀螺仪)
* 温度和压力传感器
先进的 “睡眠唤醒” 功能，有效延长数月电池工作时间
宽工作温度范围 -40℃~ 60℃
数据写入闪存 (8 GB)， 储存上千个事件
可编程采样率从 100 到20,000 sps
用户可编程触发模式, 每个事件从毫秒至小时计
通过IEEE 1588 PTP、IRIG或GPS对不同设备间进行同步
流传输格式符合IRIG 106 Chapter 10
简单、直观的软件准备阶段，下载和预览数据
三、技术规格
| 技术规格 — TSR AIR | |
| 参数 | TSR AIR |
| 产品定位 | 一体化内置 6DOF 传感独立数据记录仪 |
| 硬件版本 | 标准版（仅本地存储）、流传输版（本地存储 + 实时以太网流） |
| 外形尺寸 | 43 × 43 × 15 mm |
| 重量 | 50 g（0.05 kg） |
| 外壳材质 | 阳极氧化铝；25 针 microD 连接器 |
| 防护等级 | IP67 |
| 环境标准 | 工业宽温、抗振动冲击行业标准 |
| 工作温度 | -40 ℃ ~ +60 ℃ |
| 抗冲击耐受 | 500 g |
| 存储容量 | 16 GB 非易失闪存 |
| 采样速率 | 可编程 100 ~ 20,000 sps |

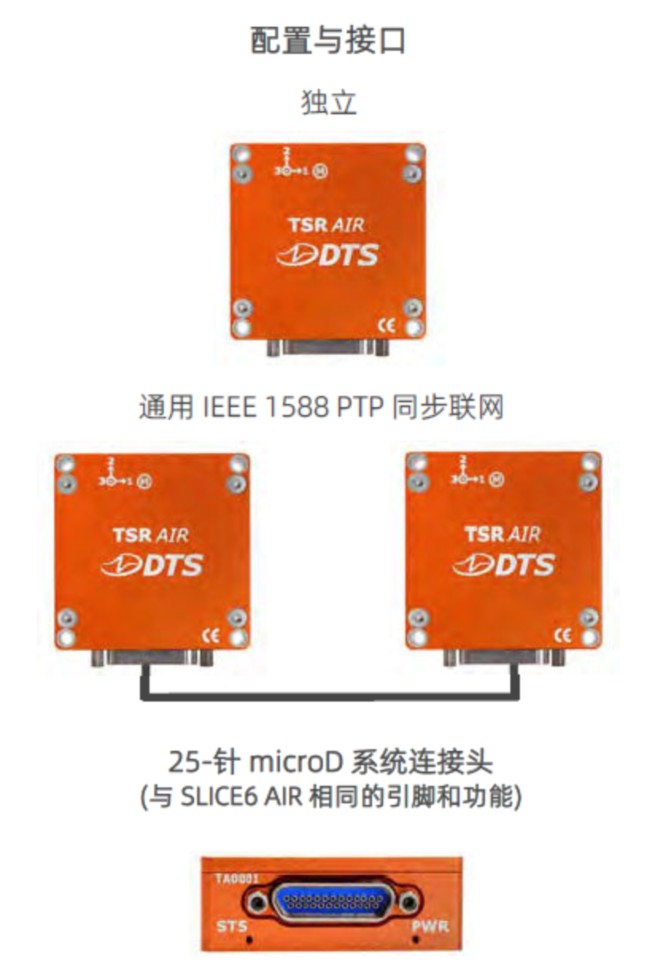

| 通信接口 | 100Mbps 以太网，兼容 SLICE 总线；25pin 集成供电 / 同步 / IO |
| 时间同步 | IEEE 1588 PTP、IRIG-B、GPS、内置 RTC 时钟（5ppm 精度） |
| 数据流格式 | IRIG 106 Chapter 10 / TmNS |
| 触发模式 | 电平触发、定时触发、间隔触发、硬件 TTL / 触点触发、高 g 加速度触发 |
| 记录模式 | 环形预触发缓存、定时唤醒、间隔唤醒、连续记录 |
| 供电方案 | 外部供电：9~30 VDC（2.5W）；内置 350mAh 可充电锂电池 |
| 内置全套传感器（6DOF） | 1. 三轴低 g 加速度计（±50g，16bit，带宽 2000Hz，振动监测） |
| 2. 三轴高 g 加速度计（±400g，12bit，带宽 640Hz，冲击监测） | |
| 3. 三轴陀螺仪（±2000°/s，16bit，带宽 180Hz，角速度 / 姿态） | |
| 4. 内置温度传感器 | |
| 配套软件 | TSR AIR GO（Windows/Linux）；开放 API 二次开发；支持 CSV/IRIG106 导出 |
| 校准资质 | ISO/IEC 17025（A2LA 认可），测量值可溯源国际 SI 标准 |
| 典型应用 | 飞行器试飞、无人机、降落伞开伞测试、发动机振动、整车碰撞、贵重货物运输监测、弹射测试 |
四、获取支持
冠标公司作为业内高性能传感测量解决方案提供商，致力于为行业用户提供专业的产品咨询与技术支持服务。长期与国际领先设备制造商合作，团队具备测量系统集成与二次开发能力。获取产品选项、技术规格、应用解决方案、产品报价、定制化服务或校准支持，请致电深圳总部电话：0755-83283120。
