ICP® 加速度传感器
ICP® 输出，单轴，模态阵列，
结构振动测试
灵敏度：500 mV/g（±10%）
量程：±10 g pk
频率响应：0.5 至 3,000 Hz（+5%）
谐振频率：≥20 kHz
冲击极限：±5,000 g pk
工作温度：-18 ～ +66 ℃
重量：7.5 克

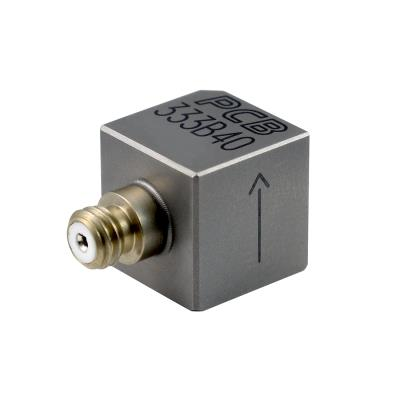

PCB 333B40 ICP® 加速度传感器，模态阵列结构振动测试。
一、产品概述
333B40 是一款陶瓷剪切式 ICP® 加速度传感器，灵敏度为 500 mV/g（±10%），量程 ±10 g pk。频率范围 0.5 至 3,000 Hz（±5%），谐振频率 ≥20 kHz。采用陶瓷剪切传感元件，钛合金壳体，气密密封。配备 10-32 侧面同轴插座，5-40 内螺纹螺柱安装。
该传感器具有高灵敏度和低噪声特性，宽带分辨率 0.00005 g rms，非常适合模态分析和结构振动测试应用。内置 ICP® 集成电路，提供低阻抗电压输出。轻量化设计（7.5 克），钛合金壳体气密密封，适用于多通道阵列测试和精密振动测量。
二、产品特点
* 高灵敏度 500 mV/g，模态阵列测试专用
* 极低噪声，宽带分辨率 0.00005 g rms
* 轻量化（7.5 克），钛合金壳体
* 频率范围 0.5 至 3,000 Hz（±5%）
* 陶瓷剪切传感元件
* 10-32 侧面同轴插座，5-40 内螺纹螺柱安装
* 工作温度范围 -18 ～ +66°C
* 气密密封，铂金库存产品
三、技术规格
除非另有说明，所有规格均在室温条件下测得。
| 技术规格 | ||
| 参数 | 单位 | 333B40 |
| 动态特性 | ||
| 灵敏度（±10%） | mV/g | 500 |
| 量程 | g pk | ±10 |
| 频率范围（±5%） | Hz | 0.5 至 3,000 |
| 谐振频率 | kHz | ≥20 |
| 相位响应（±5°） | Hz | 2 至 3,000 |
| 宽带分辨率 | g rms | 0.00005（典型值） |
| 非线性 | % | ≤1 |
| 横向灵敏度 | % | ≤5（典型值 ≤3） |
| 环境特性 | ||
| 过载极限 | g pk | ±5,000 |
| 温度范围 | °C | -18 ～ +66 |
| 温度响应 | 参见曲线图（典型值） | |
| 基座应变灵敏度 | g/µε | 0.01（典型值） |
| 电气特性 | ||
| 激励电压 | VDC | 18 至 30 |
| 恒流激励 | mA | 2 至 20 |
| 输出阻抗 | Ω | ≤200 |
| 输出偏置电压 | VDC | 7 至 12 |
| 放电时间常数 | sec | 1.0 至 2.5 |
| 频谱噪声 @ 10 Hz | µg/√Hz | 3.8（典型值） |
| 频谱噪声 @ 100 Hz | µg/√Hz | 1.1（典型值） |
| 频谱噪声 @ 1 kHz | µg/√Hz | 0.4（典型值） |
| 物理特性 | ||
| 尺寸 - 长度 | mm | 17.3 |
| 尺寸 - 宽度 | mm | 11.4 |
| 重量 | 克 | 7.5（典型值） |
| 传感元件 | 陶瓷 | |
| 传感结构 | 剪切式 | |
| 壳体材料 | 钛合金 | |
| 密封方式 | 气密密封 | |
| 电气连接器 | 10-32 同轴插座 | |
| 电气连接位置 | 侧面 | |
| 安装螺纹 | 5-40 内螺纹 | |
| 安装扭矩 | N-cm | 45 至 56 |
