ICP® 加速度传感器
ICP® 输出，单轴，地震型，
微振动测量
灵敏度：1000 mV/g（±10%）
量程：±5 g pk
频率响应：0.06 至 450 Hz（+5%）
谐振频率：≥2500 Hz
冲击极限：±300 g pk
工作温度：-26 ～ +80 ℃
重量：50 克

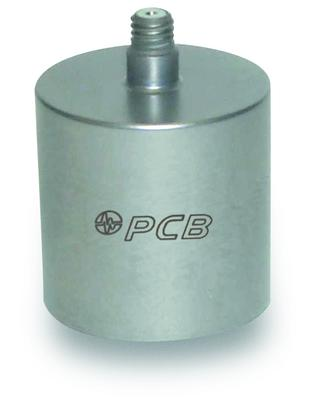

PCB 393B04 ICP® 加速度传感器，地震型微振动测量。
一、产品概述
393B04 是一款地震型微型（50 克）ICP® 加速度传感器，灵敏度为 1000 mV/g（±10%），量程 ±5 g pk。频率范围 0.06 至 450 Hz（±5%），0.05 至 750 Hz（±10%），谐振频率 ≥2500 Hz。采用陶瓷弯曲传感元件，钛合金壳体，气密密封。配备 10-32 顶部同轴插座，10-32 内螺纹安装。
该传感器具有超高灵敏度和极低噪声特性，宽带分辨率 0.000003 g rms，非常适合微振动和地震测量应用。内置 ICP® 集成电路，提供低阻抗电压输出，可直接连接数据采集系统。频率响应低至 0.02 Hz（±3 dB），适用于低频结构监测和地基振动测量。
二、产品特点
* 超高灵敏度 1000 mV/g，适合微振动测量
* 极低噪声，宽带分辨率 0.000003 g rms
* 微型轻量化（50 克），钛合金壳体
* 频率范围低至 0.02 Hz（±3 dB），适合低频地震测量
* 陶瓷弯曲式传感元件
* 10-32 顶部同轴插座，10-32 内螺纹安装
* 工作温度范围 -26 ～ +80°C
* 气密密封
三、技术规格
除非另有说明，所有规格均在室温条件下测得。
| 技术规格 | ||
| 参数 | 单位 | 393B04 |
| 动态特性 | ||
| 灵敏度（±10%） | mV/g | 1000 |
| 量程 | g pk | ±5 |
| 频率范围（±5%） | Hz | 0.06 至 450 |
| 频率范围（±10%） | Hz | 0.05 至 750 |
| 频率范围（±3 dB） | Hz | 0.02 至 1700 |
| 谐振频率 | Hz | ≥2500 |
| 宽带分辨率 | g rms | 0.000003（典型值） |
| 非线性 | % | ≤1 |
| 横向灵敏度 | % | ≤5（典型值 ≤3） |
| 环境特性 | ||
| 过载极限（冲击） | g pk | ±300 |
| 温度范围 | °C | -26 ～ +80 |
| 温度响应 | 参见曲线图（典型值） | |
| 基座应变灵敏度 | g/µε | ≤0.0005（典型值） |
| 电气特性 | ||
| 激励电压 | VDC | 18 至 30 |
| 恒流激励 | mA | 2 至 10 |
| 输出阻抗 | Ω | <500 |
| 输出偏置电压 | VDC | 7 至 12 |
| 放电时间常数 | sec | 5 至 15 |
| 稳定时间 | sec | <100 |
| 频谱噪声 @ 1 Hz | µg/√Hz | 0.30（典型值） |
| 频谱噪声 @ 10 Hz | µg/√Hz | 0.10（典型值） |
| 频谱噪声 @ 100 Hz | µg/√Hz | 0.04（典型值） |
| 频谱噪声 @ 1 kHz | µg/√Hz | 0.04（典型值） |
| 物理特性 | ||
| 尺寸 - 直径 | mm | 25 |
| 尺寸 - 高度 | mm | 32.5 |
| 重量 | 克 | 50（典型值） |
| 传感元件 | 陶瓷 | |
| 传感结构 | 弯曲式 | |
| 壳体材料 | 钛合金 | |
| 密封方式 | 气密密封 | |
| 电气连接器 | 10-32 同轴插座 | |
| 电气连接位置 | 顶部 | |
| 安装螺纹 | 10-32 内螺纹 | |
四、获取支持
冠标公司作为业内高性能传感测量解决方案提供商，致力于为行业用户提供专业的产品咨询与技术支持服务。长期与国际领先设备制造商合作，团队具备测量系统集成与二次开发能力。获取产品选项、技术规格、应用解决方案、产品报价、定制化服务或校准支持，请致电深圳总部电话：0755-83283120。
