压电式加速度传感器
电荷输出，三轴，
高温，+254℃
灵敏度：10 pC/g（±30%，典型值，X/Y/Z 三轴一致）
振动极限：±500 g pk
冲击极限：±5000 g pk
频率响应：1–5000 Hz（+5%）；1–7000 Hz（+10%）
工作温度：-70 ~ +254 ℃
重量：22.7 克

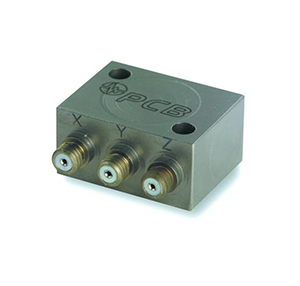

PCB® 356A71 三轴电荷输出加速度传感器，微型结构振动与冲击测试。
一、产品概述
356A71 是一款三轴微型（22.7 克）电荷输出加速度传感器，灵敏度为 10 pC/g，频率范围达 5 kHz。采用陶瓷剪切传感元件，钛合金壳体，气密密封，工作温度范围达 -70 ～ +254°C。配备 3 个 10-32 同轴插座，通孔安装，可同时测量 X、Y、Z 三个方向的振动。
该传感器适用于多轴振动测量、结构测试以及模态分析等应用场景。需配合外部电荷放大器将高阻抗电荷信号转换为低阻抗电压信号进行数据采集与分析。低频响应由外部信号适调电子设备决定。
二、产品特点
* 三轴测量，可同时测量 X、Y、Z 三个方向
* 微型设计（22.7 克），钛合金壳体
* 电荷输出，10 pC/g 灵敏度
* 频率范围达 5 kHz（+5%），7 kHz（+10%）
* 陶瓷剪切传感元件
* 3 个 10-32 同轴插座
* 气密密封
* 通孔安装
三、技术规格
除非另有说明，所有规格均在室温条件下测得。
| 技术规格 | ||
| 参数 | 单位 | 356A71 |
| 动态特性 | ||
| 灵敏度（±30%） | pC/g | 10 |
| 量程 | g pk | ±500 |
| 频率范围（+5%） | Hz | 5,000 |
| 频率范围（+10%） | Hz | 7,000 |
| 谐振频率 | Hz | ≥25,000 |
| 非线性 | % | ≤1 |
| 横向灵敏度 | % | ≤5 |
| 环境特性 | ||
| 过载极限（冲击） | g pk | ±5,000 |
| 温度范围 | °C | -70 ～ +254 |
| 温度响应 | 参见曲线图 | |
| 电气特性 | ||
| 电容 | pF | 690（典型值） |
| 绝缘电阻（21°C 时） | Ω | >10^12 |
| 绝缘电阻（254°C 时） | Ω | >10^8（典型值） |
| 输出极性 | 负极性 | |
| 物理特性 | ||
| 传感元件 | 陶瓷 | |
| 传感结构 | 剪切 | |
| 壳体材料 | 钛 | |
| 密封方式 | 气密密封 | |
| 尺寸（长 x 宽 x 高） | mm | 24.4 x 25.4 x 12.7 |
| 重量 | 克 | 22.7（典型值） |
| 电气连接器 | 10-32 同轴插座（×3） | |
| 安装方式 | 通孔安装 | |
| 安装扭矩 | N-cm | 90 ～ 113 |
