信号适调仪
差分电荷放大器，
电压/电流输出双模式
输入模式：差分电荷输入
灵敏度：10 mV/pC（电压）/ 10 µA/pC（电流）
输入范围：±500 pC pk
频率响应：10 Hz ～ 1 kHz
供电：22 ～ 28 VDC
工作温度：-30 ～ +85 ℃
重量：184 克

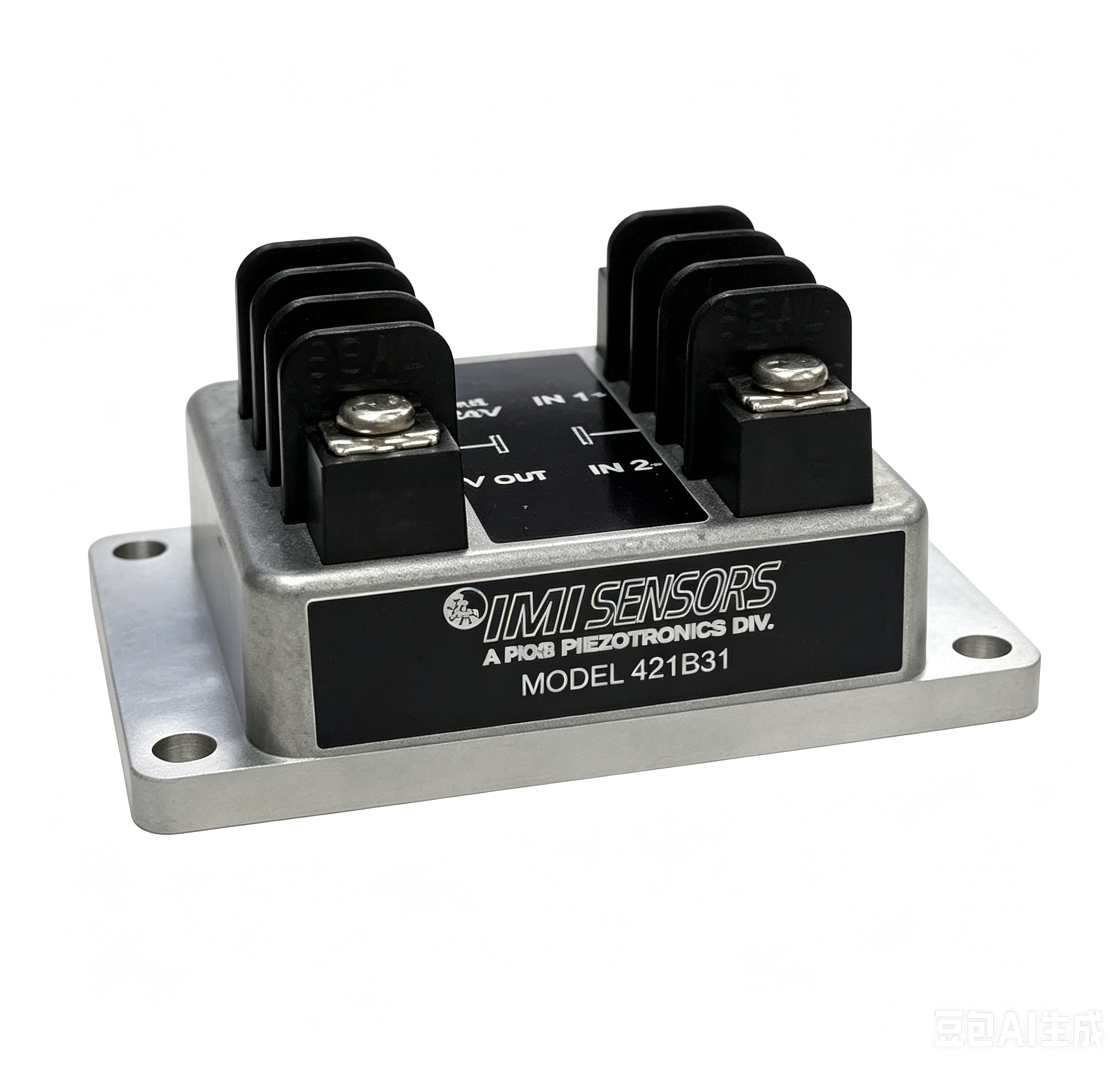

PCB® 421B31 信号适调仪，差分电荷模式压电传感器信号适调与转换。
一、产品概述
PCB® 421B31 是一款在线差分输入电荷放大器，用于差分电荷模式压电传感器（石英或陶瓷），将高阻抗电荷输出转换为低阻抗电压或电流输出。灵敏度为 10 mV/pC（电压输出）或 10 µA/pC（电流输出），量程 ±500 pC。配备输入输出 RFI 保护，工厂可配置高通和低通滤波器，采用模压铝外壳。低频响应 10 Hz（-3 dB），高频响应 1 kHz（-1 dB）。
二、产品特点
* 差分输入，适配电荷模式压电传感器（石英或陶瓷）
* 电压和电流输出模式（通过接线方式选择）
* 输入输出 RFI 保护
* 工厂可配置高通和低通滤波器
* 灵敏度 10 mV/pC（电压输出）或 10 µA/pC（电流输出）
* 量程 ±500 pC，频率响应 10 Hz 至 1 kHz
* 模压铝外壳
* 工作温度范围 -30 ～ +85°C
三、技术规格
除非另有说明，所有规格均在室温条件下测得。噪声数据为典型值。
| 技术规格 | ||
| 参数 | 单位 | 421B31 |
| 性能特性 | ||
| 灵敏度（电压输出，±5%） | mV/pC | 10 |
| 灵敏度（电流输出，±5%） | µA/pC | 10 |
| 输入范围 | pC pk | ±500 |
| 低频响应（-3 dB） | Hz | 10 |
| 高频响应（-1 dB） | Hz | 1,000 |
| 非线性 | % FS | ≤1.0 |
| 温度响应（灵敏度偏差） | % | <2.5 |
| 源电容负载 | %/pF | 0.0009 |
| 环境特性 | ||
| 温度范围（工作） | °C | -30 ～ +85 |
| 电气特性 | ||
| 电源要求 | VDC | 22 至 28 |
| 输出电压 | V pk | ±5 |
| 输出电流 | mA pk | ±5 |
| 输出阻抗 | Ω | <770 |
| 输出偏置电压 | VDC | 7.3 至 7.7 |
| 输出偏置电流 | mA | 11 至 13 |
| 宽带电噪声（1 至 10,000 Hz） | µV rms | 478（典型值） |
| 频谱噪声（1 Hz） | µV/√Hz | 19（典型值） |
| 频谱噪声（10 Hz） | µV/√Hz | 26（典型值） |
| 频谱噪声（100 Hz） | µV/√Hz | 7（典型值） |
| 频谱噪声（1 kHz） | µV/√Hz | 6（典型值） |
| 频谱噪声（10 kHz） | µV/√Hz | 4（典型值） |
| 输入最小电阻 | Ω | 100,000 |
| 物理特性 | ||
| 壳体材料 | 铝合金 | |
| 尺寸 | mm | 70.0 × 55.1 × 45.0 |
| 重量 | 克 | 184 |
