信号适调仪
本安型DIN导轨电荷放大器，
危险区域信号适调设备
输入模式：差分电荷输入
灵敏度：10 mV/pC
输入范围：±250 pC pk
频率响应：5 Hz ～ 10 kHz
供电：22 ～ 28 VDC，3.1 ～ 4.1 mA
工作温度：-40 ～ +80 ℃
重量：145 克

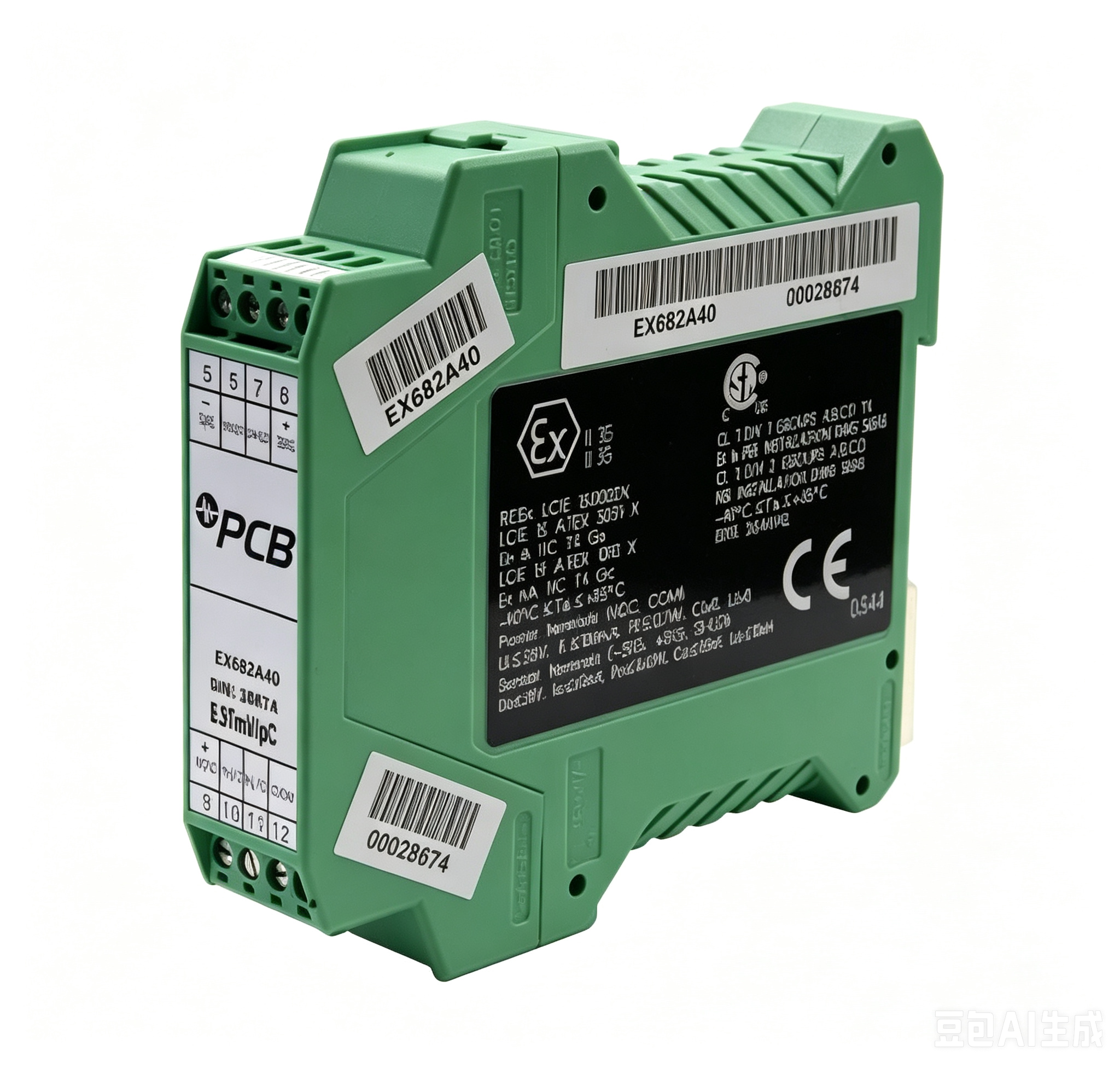

PCB® EX682A40 信号适调仪，本安型DIN导轨差分电荷传感器信号适调。
一、产品概述
PCB® EX682A40 是一款本安型 DIN 导轨安装差分电荷放大器，灵敏度为 10 mV/pC，量程 ±250 pC。具备 ATEX、IECEx 和 CSA 认证，适用于危险区域。采用 35 mm DIN 导轨安装，可拆卸接线端子，22.5 mm 宽紧凑设计。低频响应 5 Hz（±5%），高频响应 10 kHz（±5%）。输出与输入同相，放电时间常数 >0.25 sec。
二、产品特点
* DIN 导轨安装（35 mm），22.5 mm 宽紧凑设计
* 可拆卸接线端子，便于接线
* 本安型认证，适用于危险区域（ATEX/IECEx/CSA）
* 差分电荷输入，输出与输入同相
* 灵敏度 10 mV/pC，量程 ±250 pC
* 频率响应 5 Hz 至 10 kHz
* 工作温度范围 -40 ～ +80°C
* 相对湿度<95%（不凝露）
三、技术规格
除非另有说明，所有规格均在室温条件下测得。噪声数据为典型值。本安型认证：IECEx LCIE 130002X；ATEX LCIE 13 ATEX 3031X（Ex ia IIC T4 Ga）；ATEX LCIE 13 ATEX 1010X（Ex nA IIC T4 Gc）；CSA Class I Div 1 Groups A,B,C,D；CSA Class I Div 2 Groups A,B,C,D。
| 技术规格 | ||
| 参数 | 单位 | EX682A40 |
| 性能特性 | ||
| 灵敏度（±5%） | mV/pC | 10 |
| 输入范围 | pC pk | ±250 |
| 低频响应（±5%） | Hz | 5 |
| 高频响应（±5%） | Hz | 10,000 |
| 幅值线性 | % | ≤1 |
| 温度响应 | % | ≤1 |
| 源电容负载 | %/pF | 0.0003 |
| 输出相对输入相位 | 同相 | |
| 放电时间常数 | sec | >0.25 |
| 环境特性 | ||
| 温度范围（工作） | °C | -40 ～ +80 |
| 相对湿度（不凝露） | % | <95 |
| 危险区域认证 | ATEX/IECEx/CSA | |
| 电气特性 | ||
| 激励电压 | VDC | 22 至 28 |
| 恒流激励 | mA | 3.1 至 4.1 |
| 输出电压 | V pk | ±2.5 |
| 输出偏置电压 | VDC | 10 至 12 |
| 宽带电噪声（1 至 10,000 Hz） | µV rms | 200（典型值） |
| 频谱噪声（1 Hz） | µV/√Hz | 50（典型值） |
| 频谱噪声（10 Hz） | µV/√Hz | 15（典型值） |
| 频谱噪声（100 Hz） | µV/√Hz | 5（典型值） |
| 频谱噪声（1 kHz） | µV/√Hz | 2（典型值） |
| 频谱噪声（10 kHz） | µV/√Hz | 2（典型值） |
| 输入最小电阻 | Ω | >50,000 |
| 物理特性 | ||
| 电气连接器（输入） | 接线端子 | |
| 电气连接器（输出） | 接线端子 | |
| 安装方式 | DIN 导轨（35 mm） | |
| 壳体材料 | 注塑尼龙 | |
| 尺寸（长 × 宽 × 高） | mm | 99.0 × 22.6 × 114.0 |
| 重量 | 克 | 145 |
四、获取支持
冠标公司作为业内高性能传感测量解决方案提供商，致力于为行业用户提供专业的产品咨询与技术支持服务。长期与国际领先设备制造商合作，团队具备测量系统集成与二次开发能力。获取产品选项、技术规格、应用解决方案、产品报价、定制化服务或校准支持，请致电深圳总部电话：0755-83283120。
