信号适调仪
在线差分电荷转换器，
ICP供电，宽频响应
输入模式：差分电荷输入
灵敏度：4 mV/pC
输入范围：±1,250 pC pk
频率响应：2 Hz ～ 55 kHz
供电：22 ～ 28 VDC，2.2 ～ 20 mA
工作温度：-51 ～ +85 ℃
重量：109 克

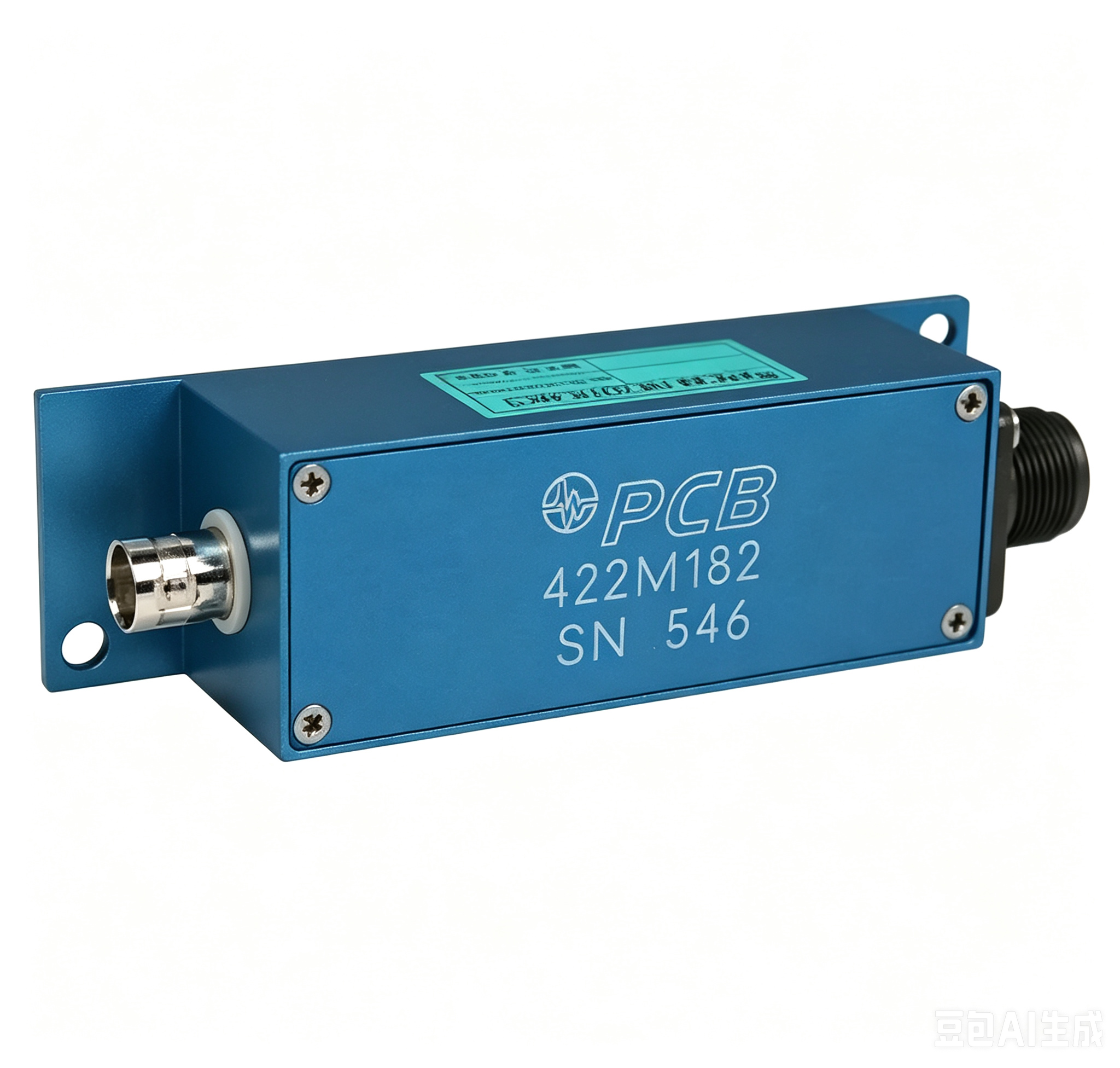

PCB® 422M182 信号适调仪，在线差分电荷转换器ICP供电宽频响应。
一、产品概述
PCB® 422M182 是一款在线差分电荷转换器，灵敏度为 4 mV/pC，量程 ±1,250 pC。采用 ICP 供电（2.2 至 20 mA 恒流），2-pin MIL 输入连接器，BNC 插座输出。低频响应 2 Hz（-5%），高频响应可达 55 kHz（20 mA 供电时）。铝外壳，工作温度范围 -51 ～ +85°C，适用于高温和宽频振动测试应用。
二、产品特点
* 在线差分电荷转换器，ICP 供电
* 2-pin MIL 输入连接器，BNC 插座输出
* 灵敏度 4 mV/pC，量程 ±1,250 pC
* 宽频率响应达 55 kHz（20 mA 供电时）
* 低频响应 2 Hz（-5%）
* 恒流激励 2.2 至 20 mA
* 铝合金外壳
* 工作温度范围 -51 ～ +85°C
三、技术规格
除非另有说明，所有规格均在室温条件下测得。噪声数据为典型值。高频响应取决于供电电流大小。
| 技术规格 | ||
| 参数 | 单位 | 422M182 |
| 性能特性 | ||
| 灵敏度（±5%，电荷转换） | mV/pC | 4 |
| 输入范围 | pC pk | ±1,250 |
| 低频响应（-5%） | Hz | 2 |
| 高频响应（2.2 mA 供电） | Hz | 30,000 |
| 高频响应（4 mA 供电） | Hz | 45,000 |
| 高频响应（20 mA 供电） | Hz | 55,000 |
| 非线性 | % FS | ≤1.0 |
| 温度响应（灵敏度偏差） | % | <1 |
| 源电容负载 | %/pF | 0.0009 |
| 放电时间常数 | sec | 0.25 |
| 环境特性 | ||
| 温度范围（工作） | °C | -51 ～ +85 |
| 电气特性 | ||
| 激励电压 | VDC | 22 至 28 |
| 恒流激励 | mA | 2.2 至 20 |
| 输出电压 | V pk | ±5 |
| 输出阻抗 | Ω | <250 |
| 输出偏置电压 | VDC | 12 至 16 |
| 宽带电噪声（1 至 10,000 Hz） | µV rms | 28（典型值） |
| 频谱噪声（1 Hz） | µV/√Hz | 10.0（典型值） |
| 频谱噪声（10 Hz） | µV/√Hz | 3.2（典型值） |
| 频谱噪声（100 Hz） | µV/√Hz | 1.0（典型值） |
| 频谱噪声（1 kHz） | µV/√Hz | 0.56（典型值） |
| 频谱噪声（10 kHz） | µV/√Hz | 0.56（典型值） |
| 输入最小电阻 | Ω | 50,000 |
| 物理特性 | ||
| 壳体材料 | 铝合金 | |
| 电气连接器（输入） | 2-Pin MIL（5/8-24 UNF-2A） | |
| 电气连接器（输出） | BNC 插座 | |
| 尺寸 | mm | 116.2 × 31.75 × 31.75 |
| 重量 | 克 | 109 |
四、获取支持
冠标公司作为业内高性能传感测量解决方案提供商，致力于为行业用户提供专业的产品咨询与技术支持服务。长期与国际领先设备制造商合作，团队具备测量系统集成与二次开发能力。获取产品选项、技术规格、应用解决方案、产品报价、定制化服务或校准支持，请致电深圳总部电话：0755-83283120。
