VC 变电容式加速度传感器
单轴，单端输出，
直流响应（0Hz），钛合金外壳
灵敏度：27 mV/g
量程：±50 g pk
冲击极限：±5000 g pk
频率响应：0 ～ 1500 Hz（±5%）
工作温度：-54 ～ +121 ℃
重量：16.3 gm

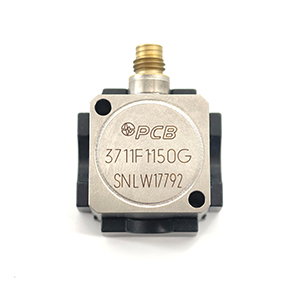

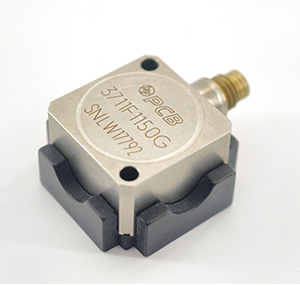

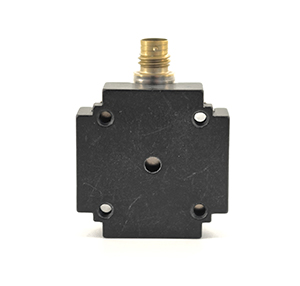

PCB® 3711F1150G 变电容式加速度传感器（VC MEMS，单端式、单轴、DC 响应），单轴变电容 MEMS 加速度传感器，用于低频单轴振动与状态监测。
一、产品概述
3711F1150G 是 PCB Piezotronics 的 VC（Variable Capacitance）MEMS 单轴加速度传感器，灵敏度 27 mV/g（±3%），测量量程 ±50 g pk，宽带分辨率 1.5 mg rms，适用于单轴低频、低幅值的振动与准静态测量。频率范围 0 至 1,500 Hz（±5%，0 至 2,000 Hz 为 ±10%），谐振频率 6.5 kHz，从直流起响应。
产品采用钛合金外壳并实现全密封（Hermetic），集成 4 引脚侧向接头，通过通孔安装，重量仅 16.3 克。可承受 ±5,000 g pk 冲击，工作温度 -54 ～ +121°C，非线性典型 0.3%（最大 1%），横向灵敏度典型 1%，激励电压 5 至 32 VDC、电流消耗 ≤5 mA。典型应用包括单轴低频振动监测、设备状态监测与准静态（倾斜）测量。
二、产品特点
* 单轴变电容 MEMS 传感，灵敏度 27 mV/g
* 测量量程 ±50 g pk，宽带分辨率 1.5 mg rms
* 直流响应（0 Hz 起），可测量静态与超低频振动
* 频率范围 0 至 1,500 Hz（±5%），谐振频率 6.5 kHz
* 钛合金外壳、全密封（Hermetic），重量仅 16.3 克
* 4 引脚侧向出线，通孔安装，现场安装便捷
* 抗冲击 ±5,000 g pk，工作温度 -54 ～ +121°C
* 低功耗设计，电流消耗 ≤5 mA，激励 5 至 32 VDC
三、技术规格
除非另有说明，所有规格均在室温条件下测得。
| 技术规格 | ||
| 参数 | 单位 | 3711F1150G |
| 性能特性 | ||
| 灵敏度 (±3 %) | mV/g（SI：mV/(m/s²)） | 27（SI：2.8） |
| 测量量程 | g pk（SI：m/s² pk） | ±50（SI：±490） |
| 频率范围 (±5 %) | Hz | 0 至 1,500 |
| 频率范围 (±10 %) | Hz | 0 至 2,000 |
| 谐振频率 | kHz | 6.5 |
| 相位响应 (100 Hz) | ° | ≤10 |
| 非线性（典型） | % | 0.3 |
| 非线性（最大） | % | 1 |
| 宽带分辨率 (0.5 Hz 至 10 kHz) | mg rms（SI：m/s² rms） | 1.5（SI：0.015） |
| 横向灵敏度（典型） | % | 1 |
| 横向灵敏度（最大） | % | 3 |
| 环境特性 | ||
| 冲击过载极限 | g pk（SI：m/s² pk） | ±5,000（SI：±49,050） |
| 工作温度范围 | °C | -54 ～ +121 |
| 存储温度范围 | °C | -54 ～ +121 |
| 灵敏度温度系数（最大） | % | ±2.5 |
| 灵敏度温度系数（典型） | % | ±1 |
| 零 g 偏置温度系数 | % FSO | ±1 |
| 基座应变灵敏度 | (m/s²)/µε | 0.01 |
| 磁灵敏度 | (m/s²)/Tesla | 3.9 |
| 电气特性 | ||
| 激励电压 | VDC | 5 至 32 |
| 电流消耗 | mA | ≤5 |
| 输出阻抗 | Ω | ≤120 |
| 偏置电压 | mVDC | ±20 |
| 频谱噪声 (1 Hz) | µg/√Hz（SI：(µm/s²)/√Hz） | 150（SI：1,472） |
| 频谱噪声 (10 Hz) | µg/√Hz（SI：(µm/s²)/√Hz） | 150（SI：1,472） |
| 频谱噪声 (100 Hz) | µg/√Hz（SI：(µm/s²)/√Hz） | 150（SI：1,472） |
| 电气隔离（外壳） | Ω | >100,000,000 |
| 物理特性 | ||
| 外壳材料 | 钛合金 | |
| 密封 | 全密封（Hermetic） | |
| 长度 | mm | 21.6 |
| 宽度 | mm | 21.6 |
| 高度 | mm | 11.4 |
| 重量 | 克 | 16.3 |
| 电气接头 | 4 引脚（4-Pin），侧向 | |
| 安装方式 | 通孔 | |
四、获取支持
冠标公司作为业内高性能传感测量解决方案提供商，致力于为行业用户提供专业的产品咨询与技术支持服务。长期与国际领先设备制造商合作，团队具备测量系统集成与二次开发能力。获取产品选项、技术规格、应用解决方案、产品报价、定制化服务或校准支持，请致电深圳总部电话：0755-83283120。
