VC 变电容式加速度传感器
三轴，单端输出，
直流响应（0Hz），钛合金外壳
灵敏度：27 mV/g
量程：±50 g pk
冲击极限：±5000 g pk
频率响应：0 ～ 1500 Hz（±5%）
工作温度：-54 ～ +121 ℃
重量：17.3 gm

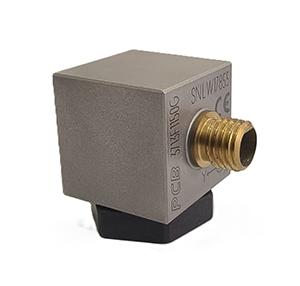

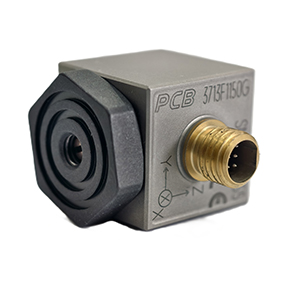

PCB® 3713F1150G 变电容式加速度传感器（VC MEMS，单端式、三轴、DC 响应），三轴变电容 MEMS 加速度传感器，用于低频三向振动与状态监测。
一、产品概述
3713F1150G 是 PCB Piezotronics 的 VC（Variable Capacitance）MEMS 三轴加速度传感器，单端输出，灵敏度 27 mV/g（±3%），测量量程 ±50 g pk，宽带分辨率 1.5 mg rms，可在同一外壳内同步测量 X/Y/Z 三向加速度。频率范围 0 至 1,500 Hz（±5%，0 至 2,000 Hz 为 ±10%），谐振频率 6.5 kHz，从直流起响应。
产品采用钛合金外壳并实现全密封（Hermetic），集成 9 引脚侧向插座，通过 10-32 内螺纹安装，重量仅 17.3 克。可承受 ±5,000 g pk 冲击，工作温度 -54 ～ +121°C，非线性典型 0.3%（最大 1%），横向灵敏度典型 1%，激励电压 5 至 28 VDC、电流消耗 ≤15 mA。典型应用包括三向低频振动监测、设备状态监测以及结构与机械的多点测量。
二、产品特点
* 三轴一体变电容 MEMS 传感，灵敏度 27 mV/g
* 单只传感器同步测量 X/Y/Z 三向，各轴一致性高
* 测量量程 ±50 g pk，宽带分辨率 1.5 mg rms
* 直流响应（0 Hz 起），可测量静态与超低频振动
* 频率范围 0 至 1,500 Hz（±5%），谐振频率 6.5 kHz
* 钛合金外壳、全密封（Hermetic），重量仅 17.3 克
* 9 引脚侧向插座，10-32 内螺纹安装
* 抗冲击 ±5,000 g pk，工作温度 -54 ～ +121°C
三、技术规格
除非另有说明，所有规格均在室温条件下测得。
| 技术规格 | ||
| 参数 | 单位 | 3713F1150G |
| 性能特性 | ||
| 灵敏度 (±3 %) | mV/g（SI：mV/(m/s²)） | 27（SI：2.8） |
| 测量量程 | g pk（SI：m/s² pk） | ±50（SI：±490） |
| 频率范围 (±5 %) | Hz | 0 至 1,500 |
| 频率范围 (±10 %) | Hz | 0 至 2,000 |
| 谐振频率 | kHz | 6.5 |
| 相位响应 (100 Hz) | ° | <10 |
| 非线性（典型） | % | 0.3 |
| 非线性（最大） | % | 1 |
| 宽带分辨率 (0.5 Hz 至 10 kHz) | mg rms（SI：m/s² rms） | 1.5（SI：0.015） |
| 横向灵敏度（典型） | % | 1 |
| 横向灵敏度（最大） | % | 3 |
| 环境特性 | ||
| 冲击过载极限 | g pk（SI：m/s² pk） | ±5,000（SI：±49,050） |
| 工作温度范围 | °C | -54 ～ +121 |
| 存储温度范围 | °C | -54 ～ +121 |
| 灵敏度温度系数（典型） | % | ±1 |
| 零 g 偏置温度系数 | % FSO | ±1 |
| 基座应变灵敏度 | (m/s²)/µε | 0.01 |
| 磁灵敏度 | (m/s²)/Tesla | 3.9 |
| 电气特性 | ||
| 激励电压 | VDC | 5 至 28 |
| 电流消耗 | mA | ≤15 |
| 输出阻抗 | Ω | ≤120 |
| 偏置电压 | mVDC | ±20 |
| 频谱噪声 (1 Hz) | µg/√Hz（SI：(µm/s²)/√Hz） | 150（SI：1,472） |
| 频谱噪声 (10 Hz) | µg/√Hz（SI：(µm/s²)/√Hz） | 150（SI：1,472） |
| 频谱噪声 (100 Hz) | µg/√Hz（SI：(µm/s²)/√Hz） | 150（SI：1,472） |
| 电气隔离（外壳） | Ω | >100,000,000 |
| 物理特性 | ||
| 外壳材料 | 钛合金 | |
| 密封 | 全密封（Hermetic） | |
| 长度 | mm | 20.3 |
| 宽度 | mm | 20.3 |
| 高度 | mm | 20.3 |
| 重量 | 克 | 17.3 |
| 电气接头 | 9 引脚（9-Pin），侧向 | |
| 安装方式 | 10-32 内螺纹 | |
