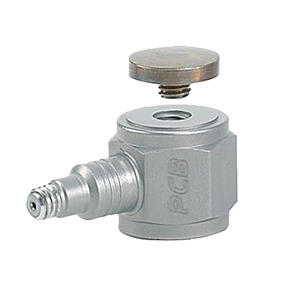

PCB® 208C03 ICP® 力传感器，通用型 ICP® 力传感器，压缩/拉伸各 500 lb 量程，用于宽频动态力测量与激励力监控。
一、产品概述
208C03 是 PCB 铂金常备库存（Platinum Stock）系列的通用型 ICP® 力传感器，量程为 500 lb（2.224 kN）压缩与 500 lb（2.224 kN）拉伸，标称灵敏度 10 mV/lb（2,248 mV/kN），输出与所受动态力成正比，压缩方向输出极性为正。上限频率 36,000 Hz，配合高刚度结构（6 lb/µin，1.05 kN/µm），适用于从准静态到高频的宽频带动态力测量，并最大限度降低对被测结构的影响。该传感器低频响应（-5%）低至 0.0003 Hz，放电时间常数 ≥2,000 s，可在低频乃至准静态工况稳定测量；非线性 ≤1% FS，1,000 Hz 频谱噪声仅 0.0000385 N/√Hz。不锈钢壳体与全气密密封使其可在 -54 ～ +121°C 环境可靠工作，10-32 侧出同轴插座与 10-32 内螺纹安装孔便于配接，广泛用于振动与冲击试验的激励力监测、结构动态力测量及材料力学性能测试等场合。
二、产品特点
* 通用型 ICP® 力传感器，铂金常备库存产品，供货快捷
* 压缩/拉伸量程各 500 lb（2.224 kN），灵敏度 10 mV/lb（2,248 mV/kN）
* 上限频率 36,000 Hz，宽频带动态力测量
* 低频响应（-5%）0.0003 Hz，放电时间常数 ≥2,000 s，支持低频/准静态测量
* 非线性 ≤1% FS，测量准确度高
* 不锈钢壳体、全气密密封，工作温度 -54 ～ +121°C
* 高刚度 6 lb/µin（1.05 kN/µm），减小对被测结构的影响
* 10-32 侧出同轴插座 + 10-32 内螺纹安装，配冲击帽与安装螺柱
三、技术规格
除非另有说明，所有规格均在室温条件下测得。
| 技术规格 | ||
| 参数 | 单位 | 208C03 |
| 性能特性 | ||
| 灵敏度（±15%） | mV/kN | 2,248 |
| 量程（压缩） | kN | 2.224 |
| 量程（拉伸） | kN | 2.224 |
| 最大静力（压缩） | kN | 13.5 |
| 最大静力（拉伸） | kN | 2.224 |
| 宽带分辨率 | N rms | 0.02 |
| 低频响应（-5%） | Hz | 0.0003 |
| 上限频率 | Hz | 36,000 |
| 非线性 | % FS | ≤1 |
| 环境特性 | ||
| 工作温度范围 | °C | -54 ～ +121 |
| 灵敏度温度系数 | %/°C | ≤0.09 |
| 电气特性 | ||
| 放电时间常数（室温） | sec | ≥2,000 |
| 激励电压 | VDC | 20 至 30 |
| 恒流激励 | mA | 2 至 20 |
| 输出阻抗 | Ohm | ≤100 |
| 输出偏置电压 | VDC | 8 至 14 |
| 频谱噪声（1 Hz） | N/√Hz | 0.000942 |
| 频谱噪声（10 Hz） | N/√Hz | 0.000488 |
| 频谱噪声（100 Hz） | N/√Hz | 0.000173 |
| 频谱噪声（1,000 Hz） | N/√Hz | 0.0000385 |
| 输出极性（压缩） | 正 | |
| 物理特性 | ||
| 刚度 | kN/µm | 1.05 |
| 尺寸-六角对边 | mm | 15.88 |
| 尺寸-高度 | mm | 15.88 |
| 尺寸-传感面 | mm | 12.7 |
| 重量 | gm | 22.7 |
| 壳体材料 | 不锈钢 | |
| 密封方式 | 气密 | |
| 电气连接器 | 10-32 同轴插座 | |
| 电气连接位置 | 侧面 | |
| 安装螺纹 | 10-32 内螺纹 | |
四、获取支持
冠标公司作为业内高性能传感测量解决方案提供商，致力于为行业用户提供专业的产品咨询与技术支持服务。长期与国际领先设备制造商合作，团队具备测量系统集成与二次开发能力。获取产品选项、技术规格、应用解决方案、产品报价、定制化服务或校准支持，请致电深圳总部电话：0755-83283120。
