应变桥式称重传感器
筒式称重传感器，量程 25 lb（111 N），灵敏度 2 mV/V，非线性 ≤0.05% FS，1/4-28 内螺纹安装，用于静/动态力测量与称重
量程：25 lb（111 N）
灵敏度：2 mV/V ±10%
非线性：≤0.05% FS
共振频率：2.10 kHz
工作温度：-54 ～ +93°C
外形尺寸：Ø69.9 × 38.1 mm
重量：304 gm
型号：1102-05A（同系列可选其他量程版本）

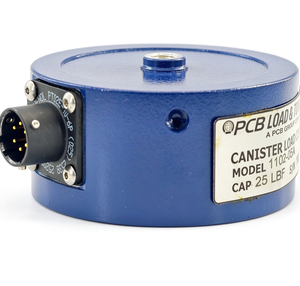

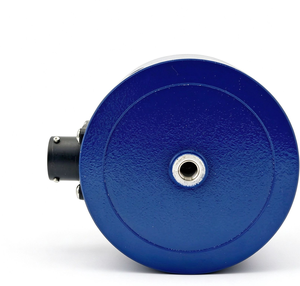

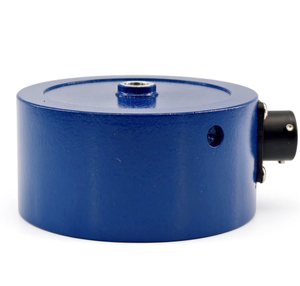

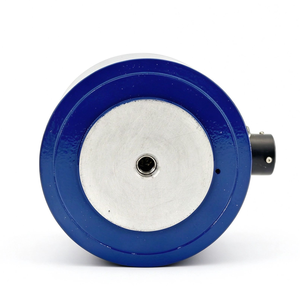

PCB® 1102-05A 筒式称重传感器（应变桥式），量程 25 lb（111 N），灵敏度 2 mV/V，1/4-28 内螺纹安装，用于静态与动态力测量、称重与过程监控。
一、产品概述
1102-05A 是 PCB Load & Torque 的筒式（Canister）应变桥式称重传感器 / 力传感器，额定容量 25 lb（111 N），灵敏度（额定输出）2 mV/V ±10%，非线性与迟滞均 ≤0.05% FS，非重复性 ≤0.02% RO，共振频率 2.10 kHz，可提供 50% 静态过载保护（过载极限 37.5 lb / 167 N）。传感器为喷漆铝壳体、应变计传感元件，直径 69.9 mm、高 38.1 mm、重 304 gm，两端 1/4-28 UNF-2B 内螺纹安装，电气接口为 PT02E-10-6P 连接器。工作温度 -54 ～ +93 °C，补偿温度范围 +21 ～ +77 °C，温度对输出的影响最大 ±0.0027% 读数/°C；按 10 VDC 激励校准，可用 5 ～ 20 VDC 或 VAC RMS，桥路电阻 700 Ohm（标称），绝缘电阻 ≥5 × 109 Ohm，输出极性 +拉伸，适用于试验台力值测量、压装/合装力监控、材料试验与产线称重等场合。
二、产品特点
* 筒式（Canister）应变桥式称重传感器，量程 25 lb（111 N），50% 静态过载保护
* 灵敏度（额定输出）2 mV/V ±10%，输出与激励电压成比例，接线简单、信号强
* 非线性、迟滞均 ≤0.05% FS，非重复性 ≤0.02% RO，静态误差带 ≤0.05% FS
* 共振频率 2.10 kHz，支持静态与动态力测量
* 工作温度 -54 ～ +93 °C，补偿温度 +21 ～ +77 °C，温度稳定性好
* 温度对输出影响最大 ±0.0027% 读数/°C，零点影响 ±0.0015% FS/°C（补偿温区外）
* 桥路电阻 700 Ohm（标称），推荐激励 10 VDC，可用 5 ～ 20 VDC 或 VAC RMS
* 绝缘电阻 ≥5 × 109 Ohm，零点平衡 ≤1% FS，输出极性 +拉伸
* 喷漆铝壳体 + 应变计传感元件，直径 69.9 mm、高 38.1 mm、重 304 gm
* 1/4-28 UNF-2B 内螺纹安装，PT02E-10-6P 连接器，配套电缆与对接头齐全
三、技术规格
除非另有说明，所有规格均在室温条件下测得。FS＝满量程；RO＝额定输出；侧向力、弯矩与扭矩负载极限均为单独施加，即无其他附加载荷。

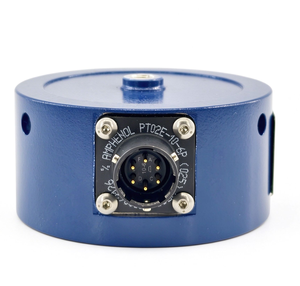

| 技术规格 | ||
| 参数 | 单位 | 1102-05A |
| 性能特性 | ||
| 量程 | N | 111（25 lb） |
| 灵敏度（额定输出，±10%） | mV/V | 2 |
| 非线性 | % FS | ≤0.05 |
| 迟滞 | % FS | ≤0.05 |
| 非重复性 | % RO | ≤0.02 |
| 蠕变（20 分钟） | % | ≤0.025 |
| 静态误差带 | % FS | ≤0.05 |
| 偏心负载灵敏度 | %/25.4 mm | ≤0.25 |
| 共振频率 | kHz | 2.10 |
| 环境特性 | ||
| 过载极限 | N | 167（37.5 lb，50% 静态过载保护） |
| 侧向力负载极限（FX / FY） | N | 111（单独施加） |
| 弯矩负载极限（MX / MY） | N·m | 2.82（单独施加） |
| 轴向扭矩负载极限（MZ） | N·m | 4（单独施加） |
| 工作温度范围 | °C | -54 ～ +93 |
| 补偿温度范围 | °C | +21 ～ +77 |
| 温度对输出的影响（最大） | %读数/°C | ±0.0027（补偿温区外） |
| 温度对零点的影响（最大） | %FS/°C | ±0.0015（补偿温区外） |
| 电气特性 | ||
| 桥路电阻 | Ohm | 700（标称） |
| 激励电压（推荐） | VDC | 10（按 10 VDC 校准，可用 5 ～ 20 VDC 或 VAC RMS） |
| 绝缘电阻 | Ohm | ≥5 × 109 |
| 零点平衡 | % FS | ≤1 |
| 输出极性 | +拉伸 | |
| 物理特性 | ||
| 尺寸（直径 × 高度） | mm | 69.9 × 38.1 |
| 重量 | gm | 304 |
| 壳体材料 | 喷漆铝 | |
| 传感元件 | 应变计 | |
| 满量程挠度 | mm | 0.08 |
| 电气连接器 | PT02E-10-6P | |
| 安装螺纹 | 1/4-28 UNF-2B 内螺纹 | |
配套电缆与配件：8311-17-XXA / 8311-01-XXA（20 ft 以内线缆）、8311-18-XXA / 8311-02-XXA（20 ft 及以上线缆）、8311-01-10A（10 ft 四芯电缆，PT06A-10-6S 转散线，配 PT 接头称重传感器）、181-012A（6 孔对接头，带应力释放，配 PT06A-10-6S 传感器接头）；线缆长度 “XX” 以英尺计。
