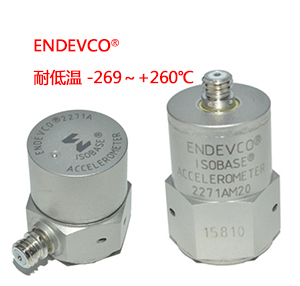

Endevco® 2271A/2271AM20 压电式加速度传感器，极低温环境振动测量。
一、产品概述
Endevco® 2271A/2271AM20 是一款宽温域压电式加速度传感器，专为极低温应用中的振动测量而设计。该产品气密密封，非常适合在极端环境条件下使用。该加速度传感器在宽温域内具有异常平坦的温度响应。该加速度传感器为自发电式设备，无需外部电源即可工作。
该产品搭载 Endevco Piezite® P-10 型晶体元件，以压缩模式工作。该器件具有优异的长期输出灵敏度稳定性。信号接地端与外壳隔离。

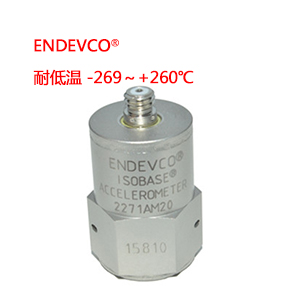

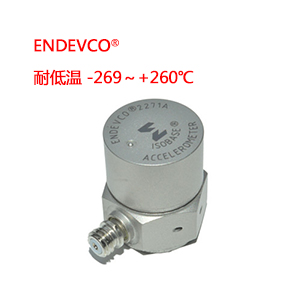

2271A 采用 10-32 侧面连接器，2271AM20 采用 10-32 顶端连接器。配备低噪声同轴电缆，确保无误差操作。
建议使用 Endevco 133、2771C、2775B 型信号适调仪或 Oasis 2000 计算机控制系统配合该高阻抗加速度传感器使用。
二、产品特点
* 2271A-R 可作为替换传感器
* 低温运行
* 气密密封
* 外壳接地隔离
* 平坦温度响应（-269°C 至 +260°C）
* 深低温振动测量
三、技术规格
除非另有说明，所有典型值均在 +24°C、4 mA、参考频率 100 Hz 条件下测得，符合 ISA-RP-37.2 (1964) 标准。产品附带可溯源至美国国家标准与技术研究院（NIST）的校准数据。
| 技术规格 | ||
| 参数 | 单位 | 2271A / 2271AM20 |
| 动态特性 | ||
| 电荷灵敏度 | ||
| 典型值 | pC/g | 11.5 |
| 最小值 | pC/g | 10 |
| 频响特性 | 参见典型幅值响应 | |
| 谐振频率 | kHz | 27 |
| 幅值响应 | ||
| ±5% | Hz | 2 至 4,000 |
| ±1 dB（参考） | Hz | 1 至 8,000 |
| 温度响应 | 参见典型曲线 | |
| 横向灵敏度 | % | ≤ 3 |
| 幅值线性度 | % | 1 |
| 极限耐振值 | 每 1000g，0 至 10,000g | |
| 电气特性 | ||
| 输出极性 | 加速度指向基座时输出为正 | |
| 绝缘电阻（引脚间） | GΩ | ≥ 10 |
| +260°C时 | MΩ | ≥ 100 |
| 隔离电阻 | GΩ | 1 |
| 电容 | pF | 2000 |
| 接地方式 | 信号回路与外壳隔离 | |
| 环境特性 | ||
| 温度范围 | -269 ～ +260°C | |
| 湿度防护 | 气密密封 | |
| 正弦振动极限 | g pk | 1,000 |
| 冲击极限 | g pk | 10,000 |
| 基底应变灵敏度 | 等效 g pk/µε | 0.002 |
| 电磁灵敏度 | 等效 g rms/gauss | 0.0003 |
| 物理特性 | ||
| 尺寸 | 参见外形图纸 | |
| 重量 | gm (oz) | 27 (0.95) |
| 壳体材料 | 不锈钢 | |
| 连接器 | 10-32 UNF-2A 螺纹，配接 Endevco 3000 系列电缆（2271A 侧面连接器，2271AM20 顶端连接器） | |
| 安装扭矩 | lbf-in (Nm) | 18 (2) |
| 校准 | ||
| 供电 | ||
| 电荷频响 | % | 20 Hz 至 6,000 Hz |
| dB | 6kHz 至 40kHz | |
| 灵敏度 | pC/g | |
| 最大横向灵敏度 | % | |
| 电容 | pF | |
四、获取支持
冠标公司作为业内高性能传感测量解决方案提供商，致力于为行业用户提供专业的产品咨询与技术支持服务。长期与国际领先设备制造商合作，团队具备测量系统集成与二次开发能力。获取产品选项、技术规格、应用解决方案、产品报价、定制化服务或校准支持，请致电深圳总部电话：0755-83283120。
