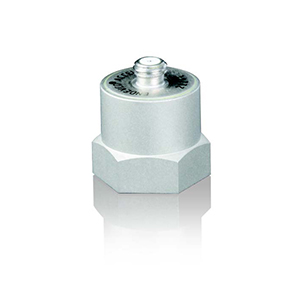

Endevco® 2224C 压电式加速度传感器，通用振动测量。
一、产品概述
Endevco® 2224C 是一款通用压电式加速度传感器，专为小型结构的振动测量而设计。该传感器采用顶部连接器设计，便于在有限空间内安装。该加速度传感器为自发电式设备，无需外部电源即可运行。
2224C 搭载 Endevco Piezite® P-8 型晶体元件，采用环形剪切模式工作。该传感器具有低基底应变灵敏度、高谐振频率和优异的输出时间稳定性。信号接地端与传感器外壳相连，配合隔离安装螺柱使用时，传感器外壳可与接地端电气隔离。配备低噪声同轴电缆，确保无误差运行。
二、产品特点
* 低成本
* 坚固
* 小尺寸
* 顶部连接器
* 通用振动测量
三、技术规格
除非另有说明，所有典型值均在 +24°C、参考频率 100 Hz 条件下测得，符合 ISA-RP-37.2 (1964) 标准。产品附带可溯源至美国国家标准与技术研究院（NIST）的校准数据。
| 技术规格 | ||
| 参数 | 单位 | 2224C |
| 动态特性 | ||
| 电荷灵敏度 | ||
| 典型值 | pC/g | 12.0 |
| 最小值 | pC/g | 8.5 |
| 频响特性 | 参见典型幅值响应 | |
| 谐振频率 | kHz | 32 |
| 幅值响应 | ||
| ±5% | Hz | 1 至 6,000 |
| ±1 dB（参考） | Hz | 0.1 至 10,000 |
| 温度响应 | 参见典型曲线 | |
| 横向灵敏度 | % | ≤3 |
| 幅值线性度 | ||
| 每 250g，0 至 1000 g | % | 1 |
| 电气特性 | ||
| 输出极性 | 加速度朝基底方向作用时产生正输出 | |
| 绝缘电阻（引脚间） | GΩ | ≥10 |
| 电容 | pF | 800 |
| 接地方式 | 信号接地端与传感器外壳相连 | |
| 环境特性 | ||
| 温度范围 | -55 ～ +177°C | |
| 湿度防护 | 环氧密封，非气密 | |
| 正弦振动极限 | g pk | 1000 |
| 冲击极限 | g pk | 2000 |
| 基底应变灵敏度 | equiv. g pk/µε | 0.002 |
| 热瞬态灵敏度 | equiv. g pk/°C | 0.002 |
| 电磁灵敏度 | equiv. g rms/gauss | 0.0001 |
| 物理特性 | ||
| 尺寸 | 参见外形图纸 | |
| 重量 | gm | 16 |
| 壳体材料 | 303 不锈钢 | |
| 连接器 | 同轴，10-32 螺纹，配 Endevco 3000 系列电缆 | |
| 安装扭矩 | lbf-in (N·m) | 18 (2) |
四、获取支持
冠标公司作为业内高性能传感测量解决方案提供商，致力于为行业用户提供专业的产品咨询与技术支持服务。长期与国际领先设备制造商合作，团队具备测量系统集成与二次开发能力。获取产品选项、技术规格、应用解决方案、产品报价、定制化服务或校准支持，请致电深圳总部电话：0755-83283120。
