压电式加速度传感器
+260℃，高温，通孔安装，360°出线
灵敏度：10.0 pC/g
正弦振动极限：1000 g
冲击极限：3000 g
频率响应：0.1～12,000 Hz
工作温度： -55～+260 ℃
重量：11 gm

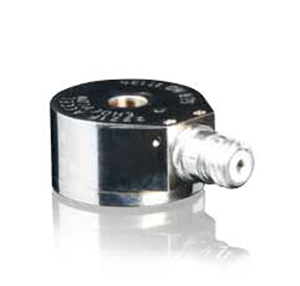

Endevco® 2221F 高温压电式加速度传感器，小型结构及高温振动测量。
一、产品概述
Endevco® 2221F 是一款压电式加速度传感器，专为小型结构及细小物体的高温振动测量而设计。该产品气密密封，非常适合在极端环境中使用。其轻巧的重量（11 克）有效消除质量加载效应。该加速度传感器为自发电式设备，无需外接电源即可工作。
2221F 搭载 Endevco Piezite® P-8 型晶体元件，采用环形剪切模式工作。此结构展现出优异的输出灵敏度长期稳定性。信号接地端与外壳相连。当使用隔离安装螺钉时，加速度传感器与地面电气隔离。配套的专用低噪声同轴电缆确保无误差运行。传感器采用中心贯穿螺栓设计，允许 360° 电缆方向调整。也可采用粘接方式安装。
二、产品特点
* 耐高温（+260°C）
* 气密密封
* 360° 电缆方向调整
* 轻量化
* 航空航天与飞行测试
三、技术规格
除非另有说明，所有典型值均在 +24°C、参考频率 100 Hz 条件下测得，符合 ISA-RP-37.2 (1-64) 标准。产品附带可溯源至美国国家标准与技术研究院（NIST）的校准数据。
| 技术规格 | ||
| 分类标题 / 参数 | 单位 | 2221F |
| 动态特性 | ||
| 电荷灵敏度 | pC/g | |
| 典型值 | pC/g | 10.0 |
| 最小值 | pC/g | 7.5 |
| 频响特性 | 参见典型幅值响应曲线 | |
| 谐振频率 | kHz | 45 |
| 幅值响应 | ||
| ±5% | Hz | 1 至 10,000 |
| ±1 dB | Hz | 0.1 至 12,000 |
| 温度响应 | 参见典型曲线 | |
| 横向灵敏度 | % | ≤3 |
| 幅值线性度 | % | 1 |
| 每 400g，0 至 2,000 g | ||
| 电气特性 | ||
| 输出极性 | 加速度朝基座方向产生正输出 | |
| 电阻 | GΩ | ≥10 |
| +177°C 时电阻 | GΩ | ≥1 |
| 隔离电阻 | MΩ | 10 |
| 电容 | pF | 900 |
| 接地方式 | 信号回路与外壳相连。通过绝缘螺柱组件与安装面隔离 | |
| 环境特性 | ||
| 温度范围 | -55 ～ +260°C | |
| 湿度防护 | 气密密封 | |
| 正弦振动极限 | g pk | 1,000 |
| 冲击极限 | g pk | 3,000 |
| 基底应变灵敏度 | eqv. g/με | 0.02 |
| 热瞬态灵敏度 | eqv. g/°C | 0.007 |
| 物理特性 | ||
| 尺寸 | 参见外形图纸 | |
| 重量 | gm | 11 |
| 壳体材料 | 不锈钢 | |
| 连接器 | 同轴，10-32 公螺纹 | |
| 安装扭矩 | lbf-in (Nm) | 8 (1) |
四、获取支持
冠标公司作为业内高性能传感测量解决方案提供商，致力于为行业用户提供专业的产品咨询与技术支持服务。长期与国际领先设备制造商合作，团队具备测量系统集成与二次开发能力。获取产品选项、技术规格、应用解决方案、产品报价、定制化服务或校准支持，请致电深圳总部电话：0755-83283120。
