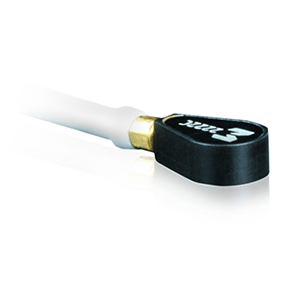

Endevco® 2222C 压电式加速度传感器，小型结构振动测量。
一、产品概述
Endevco® 2222C 是全球最畅销的微型压电式加速度传感器，专为小型结构和小型物体的振动测量而设计。其轻量化设计（0.5 克，不含低噪声可更换电缆）有效消除质量加载效应。该加速度传感器为自发电式设备，无需外部电源即可运行。
2222C 搭载 Endevco Piezite® P-8 型晶体元件，采用径向剪切模式工作。该传感器具有优异的输出灵敏度时间稳定性。信号接地端通过硬质阳极氧化表面与安装面隔离。配备特制低噪声同轴电缆，确保无误差运行。包装内附传感器和电缆拆卸工具，确保现场正确拆卸。
二、产品特点
* 2222C-R 可作为替换传感器
* 行业标准
* 轻量化（0.5 克）
* 粘接安装
* 外壳接地隔离
* 小型结构振动测量
三、技术规格
除非另有说明，所有典型值均在 +24°C、参考频率 100 Hz 条件下测得，符合 ISA-RP-37.2 (1964) 标准。产品附带可溯源至美国国家标准与技术研究院（NIST）的校准数据。
| 技术规格 | ||
| 参数 | 单位 | 2222C |
| 动态特性 | ||
| 电荷灵敏度 | ||
| 典型值 | pC/g | 1.4 |
| 最小值 | pC/g | 1.0 |
| 频响特性 | 参见典型幅值响应 | |
| 谐振频率 | kHz | 32 |
| 幅值响应 | ||
| ±5% | Hz | 1 至 8,000 |
| ±1 dB（参考） | Hz | 1 至 10,000 |
| 温度响应 | 参见典型曲线 | |
| -55°C 最大值/最小值 | % | -15/0 |
| +177°C 最大值/最小值 | % | +15/0 |
| 横向灵敏度 | % | ≤5 |
| 幅值线性度 | ||
| 每 200g，0 至 2000 g | % | 1 |
| 电气特性 | ||
| 输出极性 | 加速度沿传感器箭头方向作用时产生正输出 | |
| 绝缘电阻（引脚间） | GΩ | ≥10 |
| +177°C（带 3093M10-12 电缆） | GΩ | ≥0.5 |
| 隔离电阻（引脚-壳体） | MΩ | ≥1（100 Vdc） |
| 电容 | pF | 470 |
| 接地方式 | 信号回路与安装面隔离 | |
| 环境特性 | ||
| 温度范围 | -73 ～ +177°C | |
| 湿度防护 | 硅胶化合物密封 | |
| 正弦振动极限 | g pk | 1000 |
| 冲击极限 | g pk | 10,000 |
| 基底应变灵敏度 | equiv. g/µε | 0.04 |
| 热瞬态灵敏度 | equiv. g pk/°C | 0.09 |
| 电磁灵敏度 | equiv. g rms/gauss | 0.0001 |
| 物理特性 | ||
| 尺寸 | 参见外形图纸 | |
| 重量（传感器本体） | gm | 0.5 |
| 重量（电缆-12英寸长） | gm | 3.7 |
| 壳体材料 | 硬质阳极氧化铝合金 | |
| 连接器 | 3093-12 电缆组件 | |
| 安装方式 | 粘接 | |
四、获取支持
冠标公司作为业内高性能传感测量解决方案提供商，致力于为行业用户提供专业的产品咨询与技术支持服务。长期与国际领先设备制造商合作，团队具备测量系统集成与二次开发能力。获取产品选项、技术规格、应用解决方案、产品报价、定制化服务或校准支持，请致电深圳总部电话：0755-83283120。
