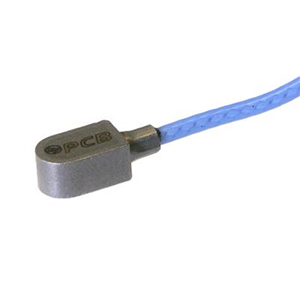

PCB® 352A92 ICP®加速度传感器，微型水滴形高冲击振动测试。
一、产品概述
352A92 是一款 ICP® 加速度传感器，专为高冲击振动测试而设计。该传感器采用微型水滴形钛合金壳体，重量仅 0.16 克（含电缆），适用于对质量载荷敏感的小型组件测试场景。灵敏度 0.25 mV/g，量程 ±20,000 g pk，频率范围 1 至 20,000 Hz，谐振频率 ≥100 kHz。配备 0.9 m 集成同轴电缆，10-32 同轴插座侧面出线，粘接安装方式，工作温度范围 -54 ～ +163°C。
该传感器采用陶瓷剪切传感元件，环氧树脂密封，典型应用包括环境应力筛选（ESS）、电路板测试、移动电子设备跌落测试及小型组件冲击测试。
二、产品特点
* 超微型设计（0.16 克含电缆），水滴形外壳
* ICP® 输出，0.25 mV/g 灵敏度
* ±20,000 g pk 宽量程，适用于高冲击测试
* 频率范围达 10,000 Hz（+5%），20,000 Hz（+10%）
* 陶瓷剪切传感元件
* 集成 0.9 m 同轴电缆，10-32 同轴插座，侧面出线
* 钛合金壳体，环氧树脂密封
* 工作温度范围 -54 ～ +163°C
* 粘接安装方式
三、技术规格
除非另有说明，所有规格均在室温条件下测得。
| 技术规格 | ||
| 参数 | 单位 | 352A92 |
| 动态特性 | ||
| 灵敏度（±20%） | mV/g | 0.25 |
| 量程 | g pk | ±20,000 |
| 频率范围（+5%） | Hz | 1.2 至 10,000 |
| 频率范围（+10%） | Hz | 1 至 20,000 |
| 谐振频率 | kHz | ≥100 |
| 宽带分辨率（1 至 10,000 Hz） | g rms | 0.04（典型值） |
| 非线性（10,000 g） | ≤1% | |
| 非线性（20,000 g） | ≤3% | |
| 横向灵敏度 | ≤5% | |
| 环境特性 | ||
| 过载极限（冲击） | g pk | ±30,000 |
| 温度范围 | °C | -54 ～ +163 |
| 温度响应 | 参见曲线图 | |
| 电气特性 | ||
| 激励电压 | VDC | 20 至 30 |
| 恒流激励 | mA | 2 至 20 |
| 输出阻抗 | Ω | ≤100 |
| 输出偏置电压 | VDC | 8 至 14 |
| 放电时间常数 | sec | 0.4 至 1.2 |
| 稳定时间（偏置电压的 10% 以内） | sec | <3 |
| 频谱噪声（1 Hz） | mg/√Hz | 13.5（典型值） |
| 频谱噪声（10 Hz） | mg/√Hz | 3.8（典型值） |
| 频谱噪声（100 Hz） | mg/√Hz | 1.2（典型值） |
| 频谱噪声（1 kHz） | mg/√Hz | 0.36（典型值） |
| 频谱噪声（10 kHz） | mg/√Hz | 0.13（典型值） |
| 物理特性 | ||
| 尺寸（高 x 长 x 宽） | mm | 2.54 x 5.46 x 3.43 |
| 重量 | 克 | 0.16（典型值，不含电缆） |
| 传感元件 | 陶瓷 | |
| 传感结构 | 剪切 | |
| 壳体材料 | 钛 | |
| 密封方式 | 环氧树脂 | |
| 电气连接位置 | 侧面 | |
| 电缆终端 | 10-32 同轴插座 | |
| 电缆长度 | m | 0.9 |
| 电缆类型 | 030 同轴 | |
| 安装方式 | 粘接安装 | |
四、获取支持
冠标公司作为业内高性能传感测量解决方案提供商，致力于为行业用户提供专业的产品咨询与技术支持服务。长期与国际领先设备制造商合作，团队具备测量系统集成与二次开发能力。获取产品选项、技术规格、应用解决方案、产品报价、定制化服务或校准支持，请致电深圳总部电话：0755-83283120。
