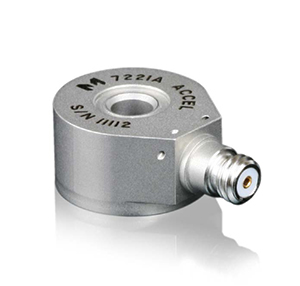

Endevco® 7221A 压电式加速度传感器，通用振动测量。
一、产品概述
Endevco® 7221A 是一款微型压电式加速度传感器，专为通用振动测量而设计。该产品提供宽频带和工作温度范围，气密密封确保高可靠性。其轻巧的重量（10.5 克）有效消除质量加载效应。该加速度传感器为自发电式设备，无需外接电源即可工作。
7221A 搭载 Endevco Piezite® P-8 型晶体元件，采用环形剪切模式工作，具有低基底应变灵敏度及优异的输出稳定性。信号接地端与外壳相连。当使用隔离安装螺钉时，加速度传感器与地面电气隔离。中心贯穿螺栓设计允许 360° 电缆方向调整。配套的专用低噪声同轴电缆确保无误差运行。
推荐配套信号适调仪型号：133、2775B、2771C、6634C、Oasis 2000（4990A-X 含 428/433 卡）。
二、产品特点
* 360° 电缆方向调整
* 气密密封
* 耐高温 +260°C
* 无需外部电源
* 通用、航空航天应用
三、技术规格
除非另有说明，所有典型值均在 +24°C、参考频率 100 Hz 条件下测得，符合 ISA-RP-37.2 (1-64) 标准。产品附带可溯源至美国国家标准与技术研究院（NIST）的校准数据。
| 技术规格 | ||
| 分类标题 / 参数 | 单位 | 7221A |
| 动态特性 | ||
| 电荷灵敏度 | pC/g | |
| 典型值 | pC/g | 10 |
| 最小值 | pC/g | 7.5 |
| 频响特性 | 参见典型幅值响应曲线 | |
| 谐振频率 | kHz | 45 |
| 幅值响应 | ||
| ±5% | Hz | 1 至 10,000 |
| ±1 dB | Hz | 0.1 至 12,000 |
| 温度响应 | 参见典型曲线 | |
| 横向灵敏度 | % | ≤5 |
| 幅值线性度 | % | 1 |
| 每 350g，0 至 2,000 g | ||
| 电气特性 | ||
| 输出极性 | 加速度朝基座方向产生正输出 | |
| 电阻 | GΩ | ≥20 |
| +260°C 时电阻 | GΩ | ≥1 |
| 隔离电阻 | MΩ | ≥10 |
| 电容 | pF | 850 |
| 接地方式 | 信号接地端与外壳相连。通过绝缘螺钉组件与安装面隔离 | |
| 环境特性 | ||
| 温度范围 | -55 ～ +260°C | |
| 湿度防护 | 气密密封 | |
| 正弦振动极限 | g pk | 1,000 |
| 冲击极限 | g pk | 5,000 |
| 基底应变灵敏度 | eqv. g pk/με | 0.04 |
| 热瞬态灵敏度 | eqv. g/°C | 0.007 |
| 物理特性 | ||
| 尺寸 | 参见外形图纸 | |
| 重量 | gm | 10.5 |
| 壳体材料 | 不锈钢 | |
| 连接器 | 10-32 插座，配 Endevco 3000 系列电缆 | |
| 安装扭矩 | lbf-in (Nm) | 10 (1.1) |
四、获取支持
冠标公司作为业内高性能传感测量解决方案提供商，致力于为行业用户提供专业的产品咨询与技术支持服务。长期与国际领先设备制造商合作，团队具备测量系统集成与二次开发能力。获取产品选项、技术规格、应用解决方案、产品报价、定制化服务或校准支持，请致电深圳总部电话：0755-83283120。
